Grapas con
aislamiento
6ABx1-1/2" Tornillo
Botón de control de la puerta
Sujetadores para
muro faiso
Para evitar la posibilidad de una LESIÓN GRAVE O INCLUSO LA
MUERTE por electrocución:
• ANTES de instalar el control de la puerta, asegúrese de que la
energía eléctrica no esté conectada.
• Conecte el control SÓLO a cables de bajo voltaje de 24 VOLTIOS.
Para evitar la posibilidad de una LESIÓN GRAVE O INCLUSO LA
MUERTE cuando la puerta del garaje se esté cerrando:
• Instale el control de la puerta de manera que quede a la vista
desde la puerta del garaje, fuera del alcance de los niños a una
altura mínima de 1.5 m y lejos de las partes móviles de la
puerta.
• NUNCA permita que los niños hagan funcionar o jueguen con
los botones de control de la puerta ni con los transmisores del
controles remotos.
• Haga funcionar la puerta SÓLO si lo puede ver claramente, si
la puerta está debidamente ajustada, y si no hay ninguna
obstrucción en su recorrido.
• SIEMPRE tenga a la vista la puerta del garaje hasta que esté
completamente cerrada. NUNCA permita que alguien se
atraviese en el recorrido de la puerta del garaje cuando se está
cerrando.
PRECAUCIÓN
ADVERTENCIA
ADVERTENCIAADVERTENCIA
ADVERTENCIA
22
R
E
D
WHT
-1
-2
KG
1
3
9
7
5
KG
1
3
9
7
5
Panel trasero
del abre puerta
Antena
Tornillos
terminales
del botón
iluminado
de control
de la puerta
Botón iluminado
de control de la puerta
Terminales de
conexión rápida
Cable de campana
Cable de campana

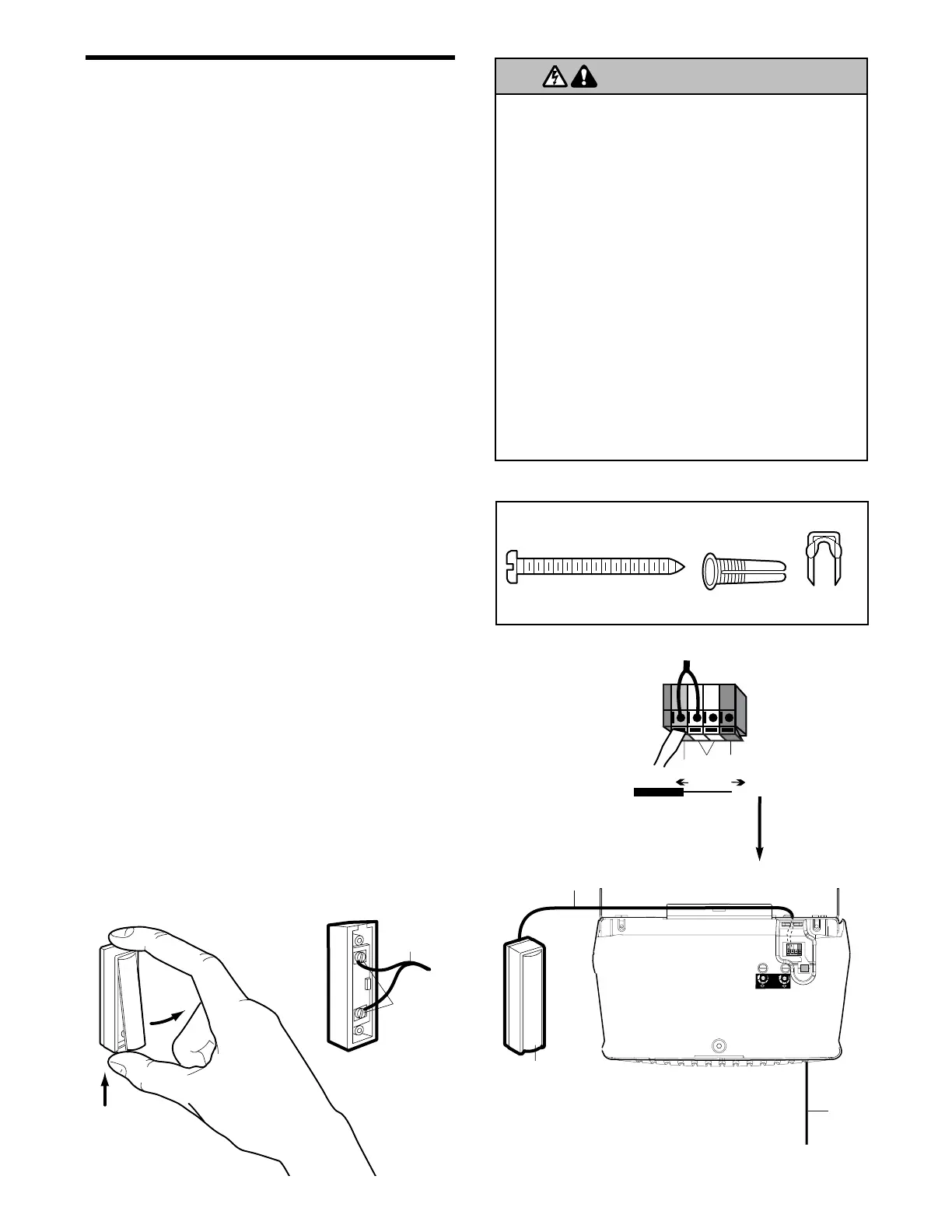

INSTALACIÓN PASO 6
Instalar el Control de la Puerta
Ubique el control de la puerta de manera que quede a la
vista desde la puerta y a una altura mínima de 1.5 m
donde los niños pequeños no lo puedan alcanzar y lejos
de las partes móviles de la puerta y de la pernería.
1. Pele 11 mm del extremo del cable de campana y
conéctelo a los terminales de tornillo correspondientes
al color del cable en la parte posterior de la puerta de la
unidad de control; blanco a 2 y blanco y rojo a 1.
2. Extraiga la cubierta del Control de Puerta Iluminada.
Sujetar el botón iluminado del control de la puerta
sólidamente mediante tornillos 6ABx1-1/2". Si la
instalación se hace en pared de yeso, taladrar tornillos
de 5/32" y utilizar los taquetes proporcionados.
3. Corra el cable de campana al motor a lo largo de la
pared yel techo, use grapas con aislamiento en various
puntos a lo largo del cable para sujetarlo. Tenga cuidado
de no perforar el cable al engraparlo, creando así un
corto circuito o un circuito abierto.
4. Terminales de conexión rápida del receptor y la antena
se encuentran en el tablero posterior del motor.
Colocar el cable de la antena como se muestra.
5. Retire más o menos 11 mm del aislamiento en un
extremo del cable de campana. Conecte el cable a los
terminales de conexión rápida de acuerdo a su color,
como sigue: el blanco al blanco y el blanco y rojo al rojo
NOTA: Al conectar controles múltiples de la puerta al abre-
puertas, tuerza juntos los cables del mismo color.Inserte
los cables en los orificios de conexión rápida: blanco a
blanco y rojo/blanco a rojo.
6. Use tachuelas o grapas para sujetar permanentemente
la calcomanía de advertencia sobre el riesgo de quedar
atrapado; esta calcomanía debe estar en la pared y
cerca del control de la puerta.
INSTRUCCIONES DEL ALAMBRADO PARA LOS
ACCESORIOS
Protector System™: para los tornillos de terminales: blanco
a blanco y negro a gris.
Conexiones del accesorio de cerradura exterior:
Ter minales de conexión rápida al abridor: blanco a blanco;
blanco y rojo a rojo.
ESTAS PIEZAS SE MUESTRAN EN SU TAMAÑO REAL
Rojo
Gris
Blanco
11 mm
Conexiones del control
de la puerta
Para soltar el cable, empuje la
lengüeta hacia dentro con la punta
de un destornillador
Pele el cable
11 mm
