Chamberlain Security+ 3112E User Manual

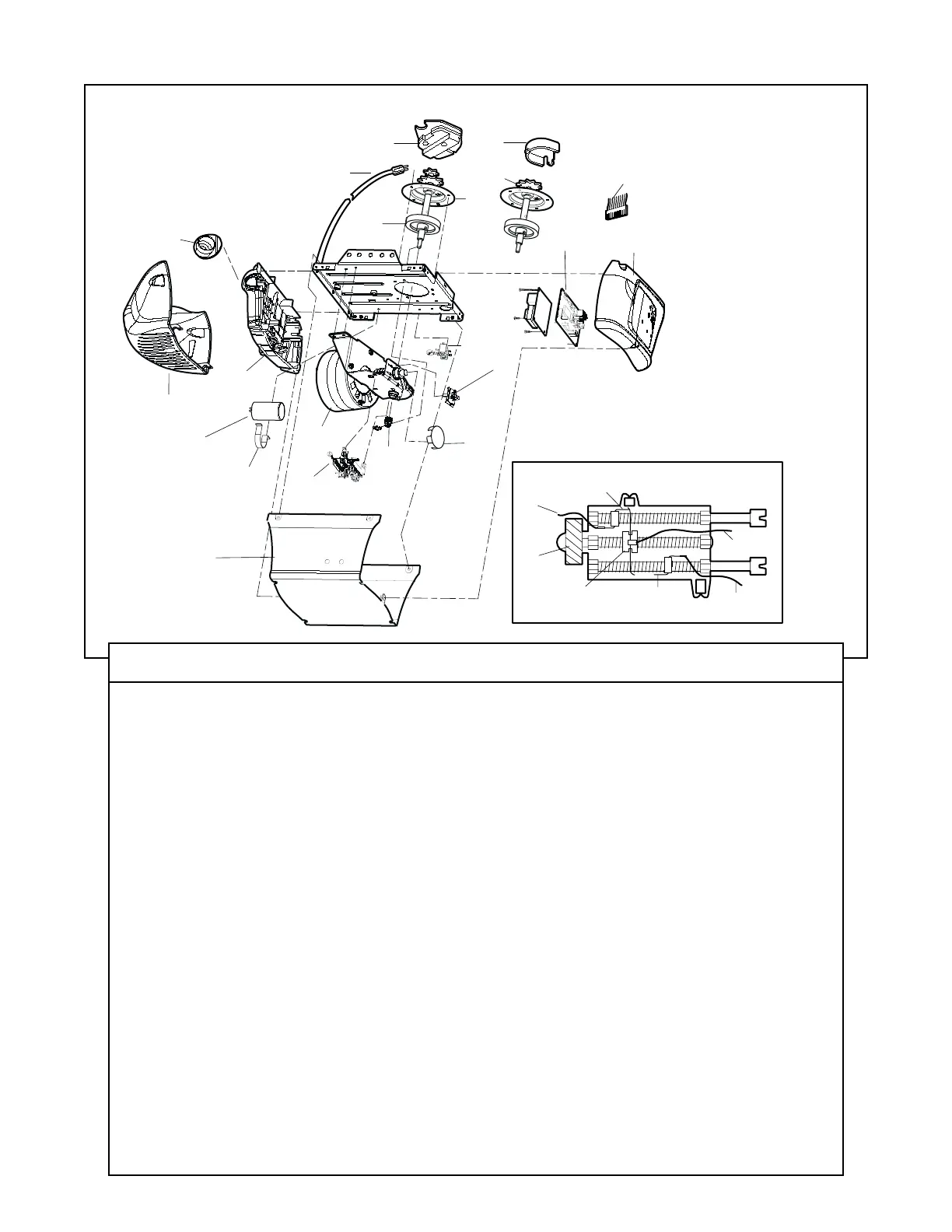

Piezas de la unidad del motor
38
2
10
8
13
14
15
4
1
5
3
9
16
12
18
11
17
6
7
19
1a
2a
Modelo 3122E
Modelo 3112E
DN
UP
Alambre
café
Contacto
hacia abajo
ENSAMBLE
INTERRUPTOR LIMITE
Alambre
gris
Alambre
amarillo
Contacto
hacia arriba
Contacto limite
de centro
Engranaje
transmisor
CLAVE PARTE
NO. NO.
DESCRIPCIÓN
1 41A4208 Extendedor de la cadena - 3122E
1A 31D380 Cubierta de la portacadena -
3112E
2 41A4206A Conjunto de engranaje y
portacadena - 3122E
2A 41C4220A Conjunto de engranaje y
portacadena - 3112E
3 41A2817 Conjunto de engranaje sin-fin y
transmisor con grasa y pernos de
expansión (2)
4 41B4245 Cordón eléctrico
5 41A5484-7 Panel con etiquetas
6 4A1344 Receptáculo de foco
7 108D68 Mica
8 30B363 Capacitor - 1/2 HP
9 12A373 Retén del capacitor
10 41A3150 Bloque terminal con tornillos
11 41D3058 Motor de repuesto y conjunto de
soporte universal.
12 41A5525-21 Cubierta
13 41A2818 Retén e impulsor del
interruptor de límite
14 41D3452 Conjunto de interruptor de límite
15 41A2822-1 Anillo exterior del interruptor
16 41C4398A Sensor RPM con soporte
17 41A5483-12B Ensamble del panel lógico
del receptor
CLAVE PARTE
NO. NO.
DESCRIPCIÓN
18 41C5497 Arnés de cables de alto voltaje
41C5498 Arnés de cables de bajo voltaje
19 41D181 Panel trasero con etiquetas
NO MOSTRADO
41A2826 Juego del soporte de motor
41A2825 Juego de pernería para el
ensamble del chasis (incluye
tornillos, no indicados con número
en la ilustración)
41A5536-6 Control remoto unifuncional y
tornillo (no se incluye el tablero de
circuitos)
10A20 Batería de litio de 3V2032
29B137 Broche de la visera
41A2828 Manija y el cordón liberador
del carro
114A2586 Manual del propietario

Chamberlain Security+ 3112E Specifications

General

Brand	Chamberlain
Model	Security+ 3112E
Category	Garage Door Opener
