CIAS Elettronica S.r.l. Ed. 1.5
Manuale di Installazione Pagina 12 di 57 MANTA 50 - 80
3 COLLEGAMENTI
3.1 Morsettiere, connettori e Funzionalità dei Circuiti
3.1.1 Circuito Trasmettitore
1
MS1
TMP
TMP

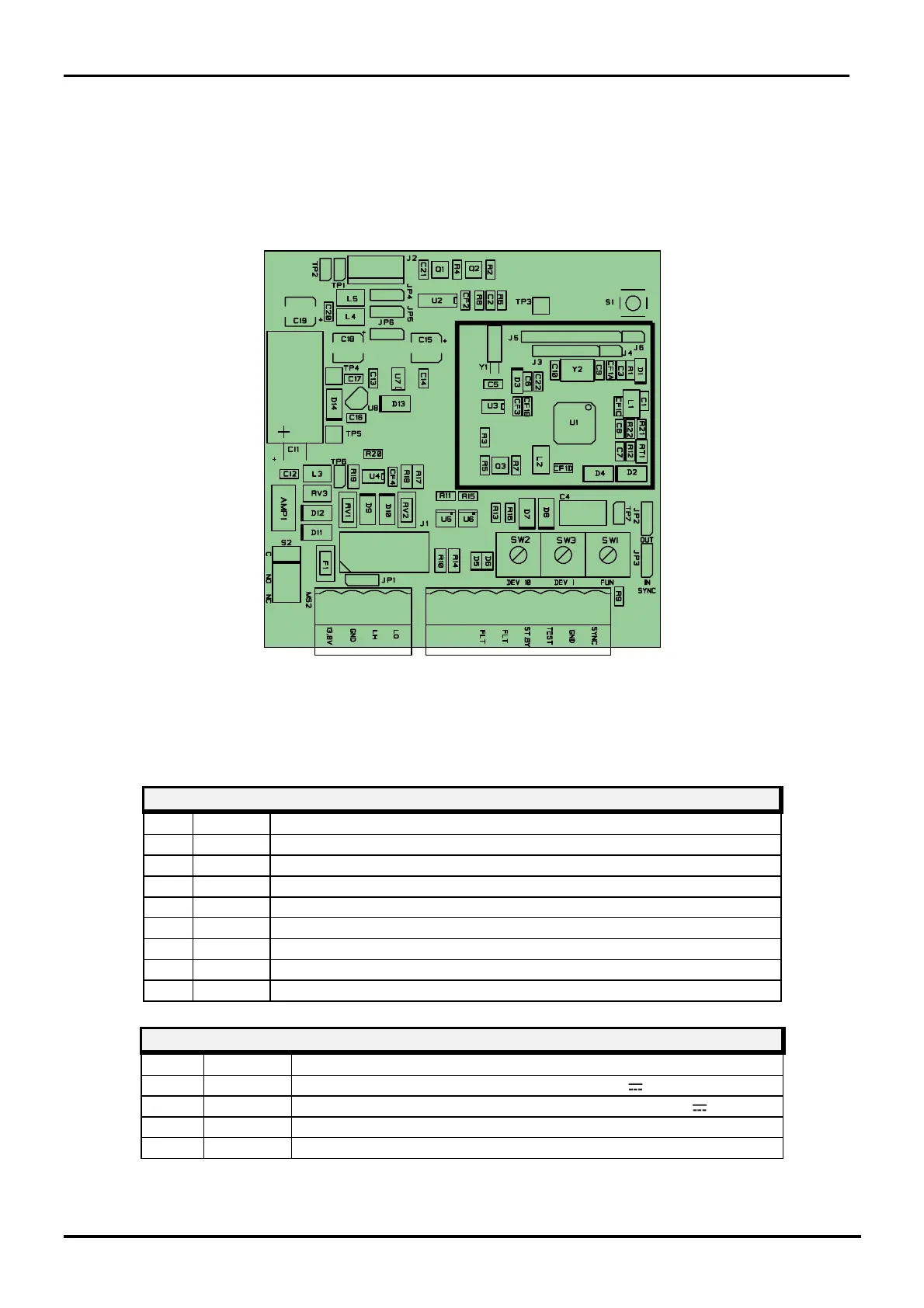

Figura 8 Disposizione topografica dei componenti nel circuito Tx
Nelle seguenti tabelle sono indicate le funzioni delle morsettiere presenti sulla scheda MANTA
TX:
MORSETTIERA
MS
1
TRASMETTITO
RE
Mors.
Simbolo
Funzione
1
TMP
Contatto Relè di Manomissione
(C
)
+ Ampolla (AMP1)
2
TMP
Contatto Relè di Manomissione
(NC
)
+ Ampolla (AMP1)
3
FLT Contatto Relè di Guasto (C)
4
FLT
Contatto Relè di Guasto
(NC
)
5
ST
BY
Ingresso
Ausiliario per Comando Stand
-
By
(Norm. Aperto da GND)
6
TEST Ingresso Ausiliario per Comando TEST (Norm. Aperto da GND)
7
GND
Uscita Ausiliaria di Massa
8
SYNC Uscita/Ingresso del sincronismo, per Tx Master/Slave
MORSETTIERA MS2
TRA
SMETTITORE
Mors
Simbol
o
Funzione
1
13,8V Ingresso Positivo di Alimentazione (+13,8 V )
2
GND Ingresso Negativo per Alimentazione e per Dati (0 V )
3
LH
+
RS 485
Linea
Dati
Alta
4
LO - RS 485 Linea Dati Bassa
