CIAS Elettronica S.r.l. Ed. 1.5
Manuale di Installazione Pagina 14 di 57 MANTA 50 - 80
3.1.2 Circuito Ricevitore
1
T
M
P
T
M
P

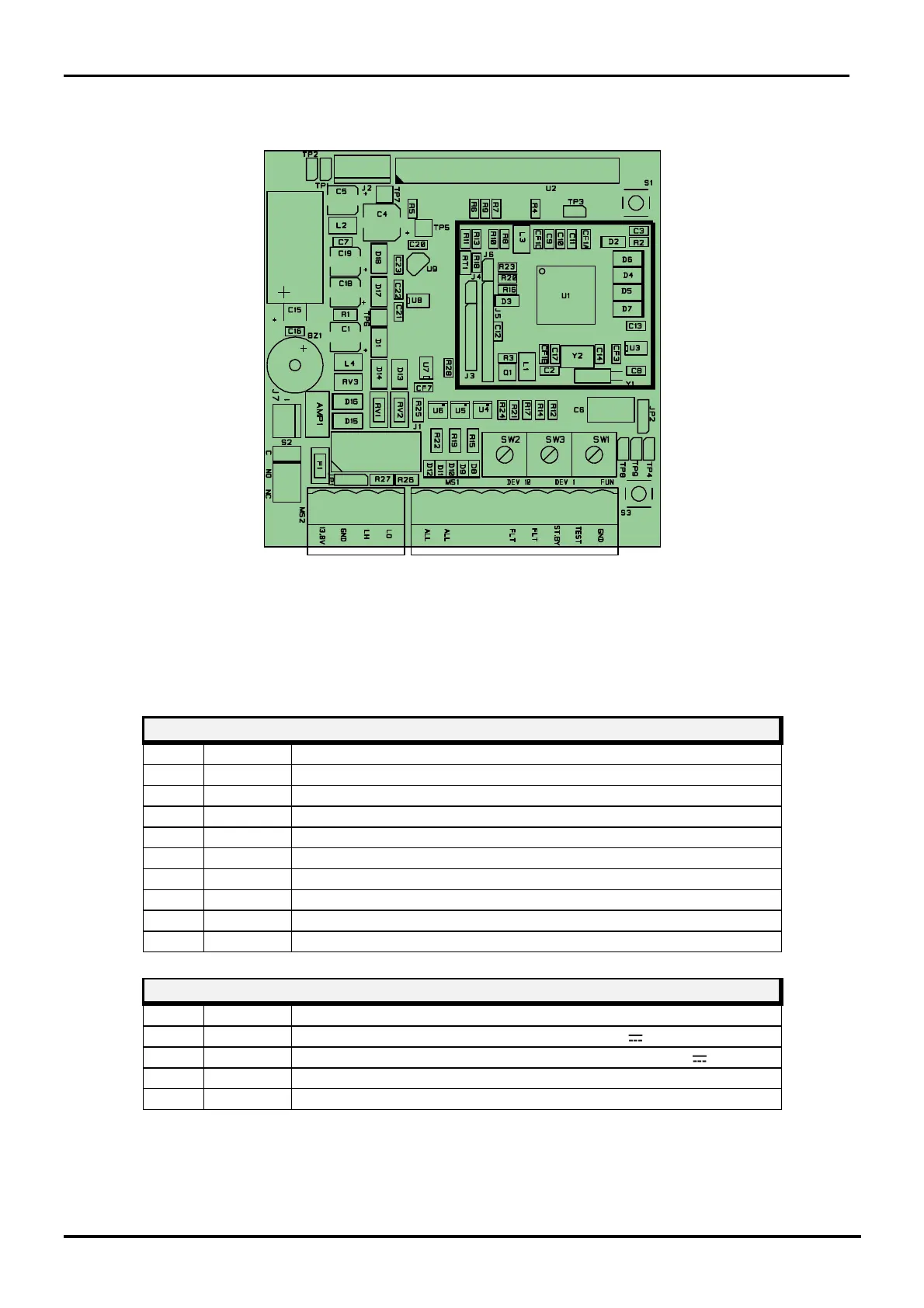

Figura 9 Disposizione topografica dei componenti nel circuito Rx
Nelle seguenti tabelle sono indicate le funzioni delle morsettiere presenti sulla scheda MANTA
RX:
MORSETTIERA
MS
1
RICEVITORE
Mors
Simbolo
Funzione
1
ALL 1 Contatto Relè di Allarme (C)
2
ALL 2
Contatto Relè di Allarme
(NC
)
3
TMP
Contatto Relè di Manomissione
(C
)
+ Ampolla
(A
MP1)
4
TMP Contatto Relè di Manomissione (NC)+ Ampolla (AMP1)
5
FLT
Contatto Relè di Guasto
(C
)
6
FLT
Contatto Relè di Guasto
(NC
)
7
ST BY Ingresso Ausiliario Comando Stand-By (Norm Aperto da GND)
8
TEST
Ingresso Ausiliario
Comando TEST (Norm. Aperto
da GND)
9
GND
Uscita Ausiliaria di Massa
MORSETTIERA
MS2
RICEVITORE
Mors
Simbolo Funzione
1
13,8
V
Ingresso Positivo di
Alimentazione (
+
13,8 V
)
2
GND Ingresso Negativo per Alimentazione e per Dati (0 V )
3
LH
+
RS 485
Linea
Dati
Alta
4
LO - RS 485 Linea Dati Bassa
