2.5 Ampiezza dei Fasci Sensibili
L'ampiezza del Campo Sensibile è in funzione sia della distanza tra Trasmettitore e Ricevitore,
sia dalla regolazione di sensibilità impostata.

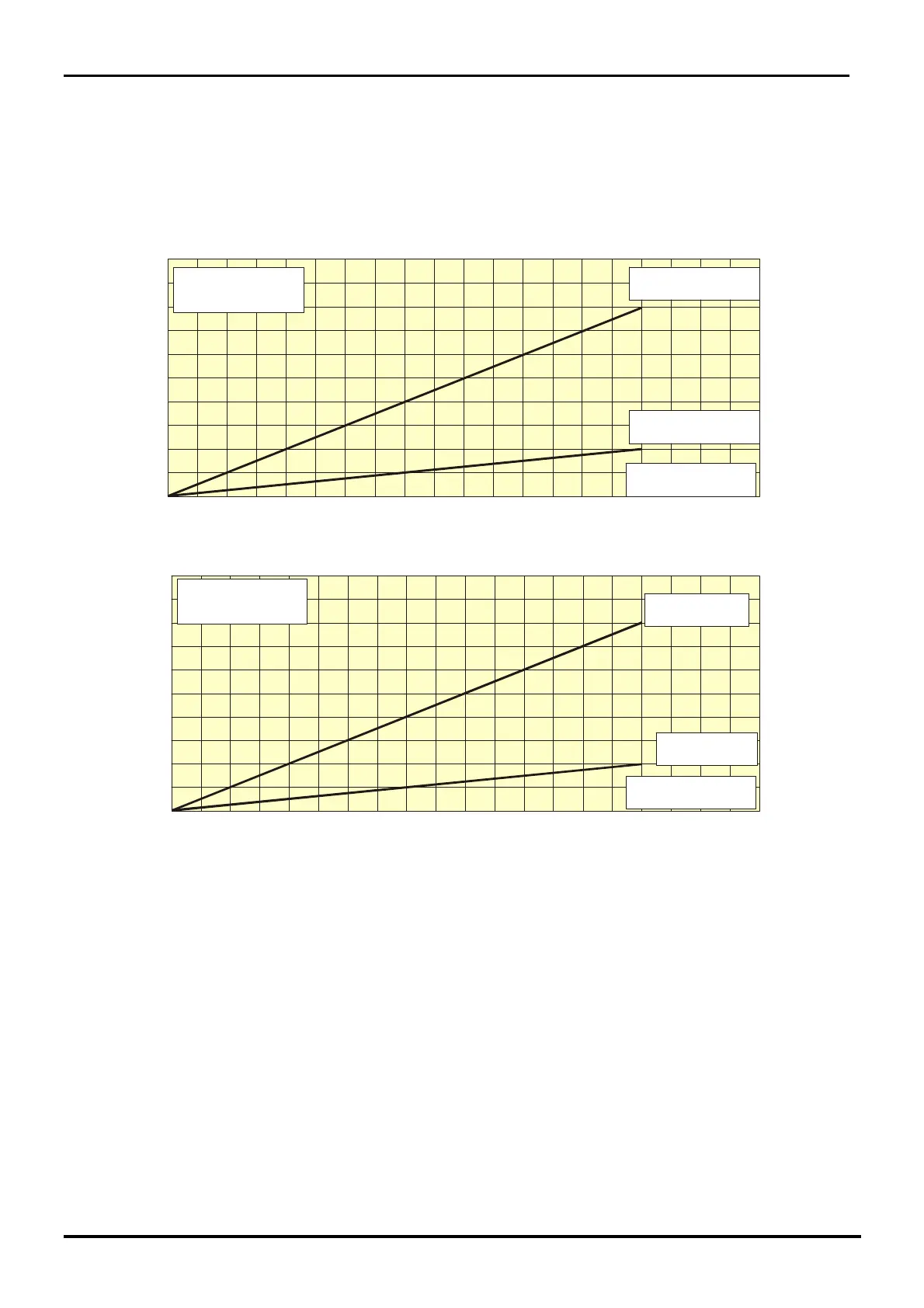

Le figure seguenti ci forniscono il diametro a metà tratta del Fascio Sensibile, in funzione della
lunghezza della tratta, nel caso di sensibilità massima e minima per i diversi modelli di
apparecchio impiegati.
1
2
3
4
5
6
7
8
9
10
10
20
30
40
50
60
70
80
90
100
Larghezza zona
sensibile
a metà tratta [m]
Sensibilità
Massima
Lunghezza
della tratta [m]
Sensibilità
minima
Figura 3 Larghezza della zona sensibile a metà tratta per MANTA/50-80 (In spazio libero)
2
4
6
8
10
12
14
16
18
20
10
20
30
40
50
60
70
80
90
100
Altezza zona
sensibile
a metà tratta [m]
Sensibilità
Massima
Lunghezza
della tratta [m]
Sensibilità
minima
Figura 4 Altezza della zona sensibile a metà tratta per MANTA/50-80 (In spazio libero)
Nota: è necessario ricordare che per l’apparato MANTA, la regolazione di sensibilità per
ricavare la dimensione dei fasci sensibili a metà della tratta è determinata dalla
regolazione delle soglie. Quanto più alte sono le soglie di preallarme e di allarme,
tanto più bassa è la sensibilità e viceversa.
È inoltre importante ricordare che la soglia di preallarme determina il livello di inizio
elaborazione, cioè tutti i segnali che stanno al di sotto di tale soglia, sono considerati disturbo o
rumore. Tutti i segnali che superano questa soglia, danno luogo alla elaborazione del segnale
secondo le regole “Fuzzy” previste. Se, dopo aver superato la soglia di preallarme, il segnale
di intrusione resta per circa 40 sec tra la medesima e la soglia di allarme viene generato un
evento di preallarme, e si ha l’attivazione del relè di allarme.
Le soglie di preallarme, di allarme e quindi la sensibilità, sono regolabili sia mediante i
dispositivi integrati a bordo di ciascuna unità ricevente sia mediante il Software WAVE-TEST2.
Le impostazioni di default sono relative ad una sensibilità media adatta alla gran parte dei casi
pratici.
