LINE1 Descrizione segnali
VCC Uscita alimentazione: 13,8 V
GND Massa
LH RS485 Linea alta
LO RS485 Linea bassa
SHLD Schermo
LINE2 Descrizione segnali
VCC Uscita alimentazione: 13,8 V
GND Massa
LH RS485 Linea alta
LO RS485 Linea bassa
SHLD Schermo
Funzione Descrizione
POWER LINE1 Indica la presenza di alimentazione su VCC di LINE1
RX Indica la presenza di messaggi in ricezione
TX Indica la presenza di messaggi in trasmissione.
Funzione Descrizione
POWER LINE2 Indica la presenza di alimentazione su VCC di LINE2
RX Indica la presenza di messaggi in ricezione
TX Indica la presenza di messaggi in trasmissione.

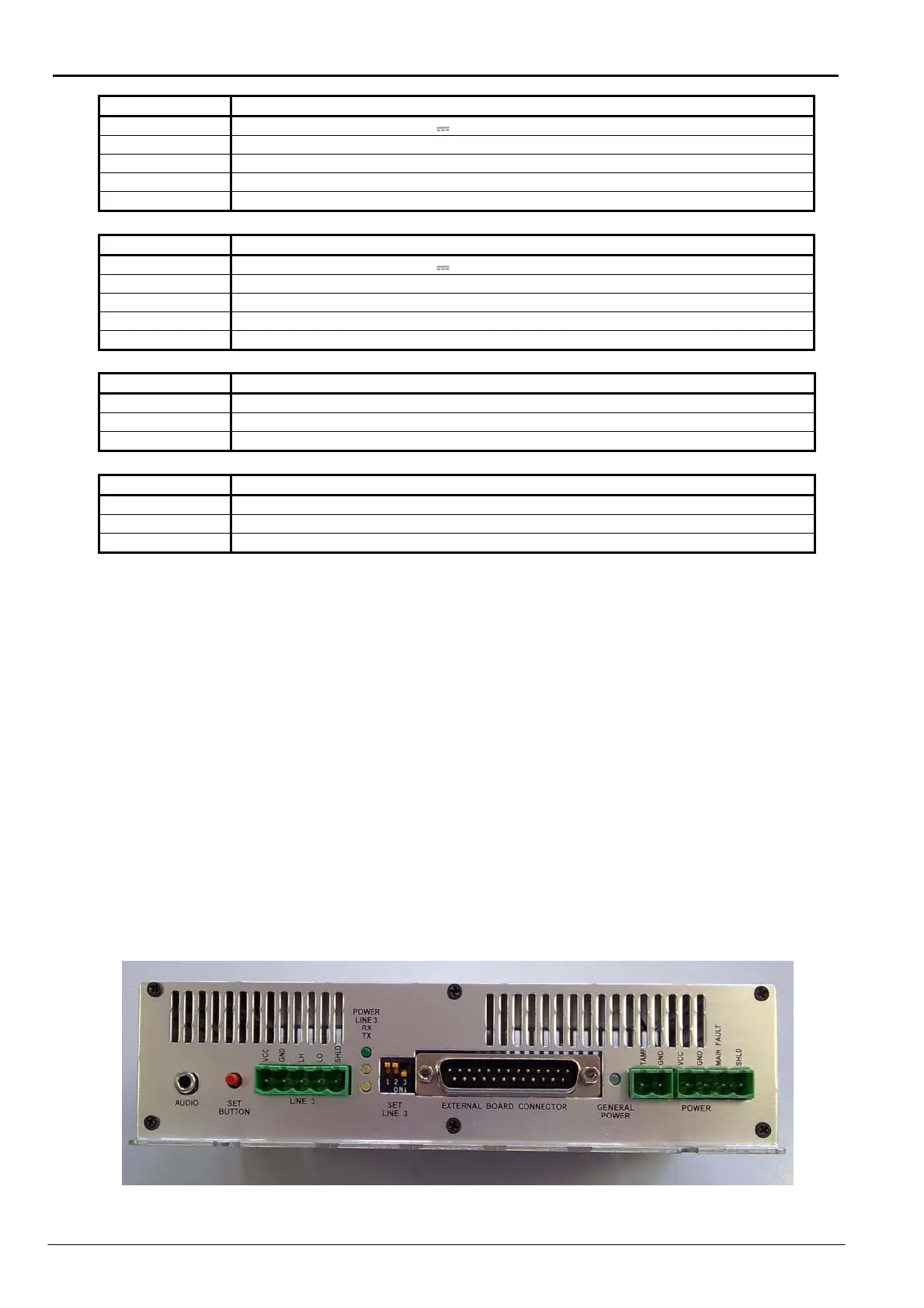

Sul frontalino posteriore sono presenti partendo da sinistra:
- 1 Jack audio (AUDIO) NON ATTIVO.
- 1 Pulsante (SET BUTTON)
- 1 morsettiera seriale RS485 per la connessione della Sioux-CU all’IB-System R o alla
scheda relè (LINE3)
- 3 led relativi alla seriale LINE3: partendo dall’alto un led verde che indica la presenza di
alimentazione sulla morsettiera della porta seriale (POWER LINE3), un led giallo che
indica la presenza di messaggi in ricezione (RX) e un altro led giallo che indica la
presenza di messaggi in trasmissione (TX).
- 3 dip switch per il settaggio della seriale: polarizzazione e terminazione (SET LINE3)
- 1 connettore per collegare una scheda di espansione con 4 linee bilanciate
(EXTERNAL BOARD CONNECTOR) NON ATTIVO.
- 1 led verde che indica la presenza di alimentazione (GENERAL POWER)
- 1 morsettiera a 2 poli per la connessione di un contatto di tamper
- 1 morsettiera a 4 poli per l’alimentazione e la presenza rete (POWER)
