Manuale d’installazione Page 9 of 43 Sioux

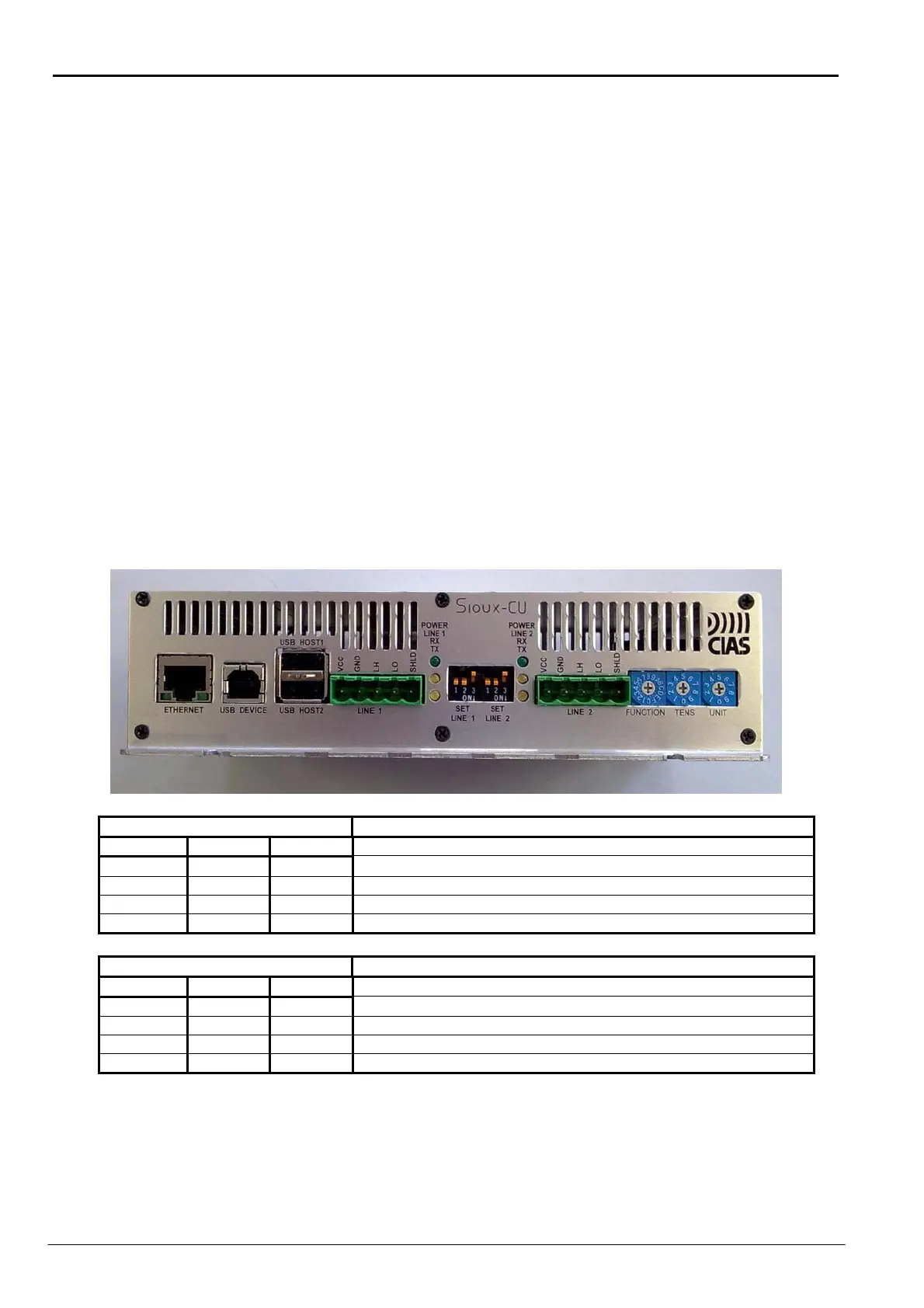

Sul frontalino anteriore sono presenti partendo da sinistra:
- 1 connettore Ethernet con possibilità di alimentare Sioux-CU con PoE (ETHERNET)
- 1 connettore USB device (USB DEVICE)
- 1 connettore con doppia porta USB Host (USB HOST1 e USB HOST2) NON ATTIVO
- 1 morsettiera seriale RS485 per la connessione della linea di sensori relativa al ramo
sinistro (LINE1)
- 3 led relativi alla seriale del ramo sinistro: partendo dall’alto un led verde che indica la
presenza di alimentazione sulla morsettiera della porta seriale (POWER LINE1), un led
giallo che indica la presenza di messaggi in ricezione (RX) e un altro led giallo che indica
la presenza di messaggi in trasmissione (TX).
- 3 dip switch per il settaggio della seriale: polarizzazione e terminazione (SET LINE1)
- 3 dip switch per il settaggio della seriale: polarizzazione e terminazione (SET LINE2)
- 3 led relativi alla seriale del ramo destro: partendo dall’alto un led verde che indica la
presenza di alimentazione sulla morsettiera della porta seriale (POWER LINE2), un led
giallo che indica la presenza di messaggi in ricezione (RX) e un altro led giallo che indica
la presenza di messaggi in trasmissione (TX).
- 1 morsettiera seriale RS485 per la connessione della linea di sensori relativa al ramo
destro (LINE2)
- 1 commutatore esadecimale per la scelta delle funzioni (FUNCTION)
- 2 commutatori decimali per la scelta di un numero da 0 a 99 (TENS e UNIT)
SET LINE1 Impostazione terminazione di linea LINE1
DIP1 DIP2 DIP3
OFF OFF OFF Linea non terminata e non polarizzata
ON ON OFF Linea polarizzata e non terminata
OFF OFF ON Linea terminata e non polarizzata
ON ON ON Linea terminata e polarizzata
SET LINE2 Impostazione terminazione di linea LINE2
DIP1 DIP2 DIP3
OFF OFF OFF Linea non terminata e non polarizzata
ON ON OFF Linea polarizzata e non terminata
OFF OFF ON Linea terminata e non polarizzata
ON ON ON Linea terminata e polarizzata
Per un funzionamento ottimale delle linee seriali LINE1, LINE2 e LINE 3 si consiglia di impostarle
in modalità polarizzata e non terminata
