Français
Mode d’emploi
CMS20
38

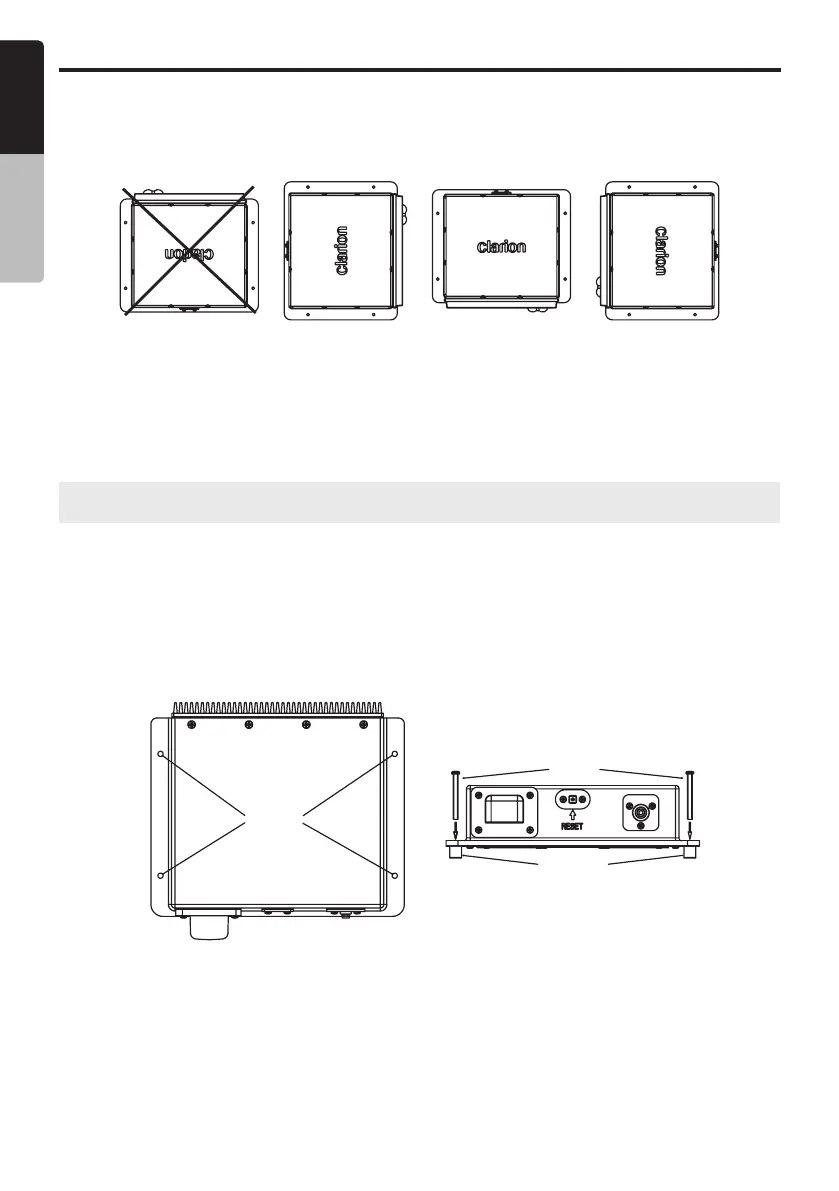

1. Sélectionnez un endroit dont la ventilation est sufsante pour le montage de la boîte noire pour éviter la surchauffe
du module. Vous pouvez installer la boîte noire en position horizontale ou verticale. Si la boîte est montée en po-
sition verticale, ne montez pas le module avec les points de sortie du faisceau de ls directement vers le haut an
d’éviter l’accumulation d’eau à cet endroit.
2. Veuillez consulter le diagramme ci-dessous pour trouver l’emplacement des trous de vis de xation. Utilisez tou-
jours les vis les plus courtes.
3. Pendant l’installation, utilisez les 4 tampons caoutchoutés (inclus dans l’emballage) pour la partie inférieure du
module. Ceci procure l’espacement nécessaire pour protéger le module contre l’humidité de la surface et assure la
ventilation nécessaire au dissipateur thermique.
4. Des ls et des câbles de rallonge peuvent être nécessaires pour acheminer le faisceau et le câblage à bord de
l’embarcation.
Remarque : Ne tendez pas trop le faisceau ou les câbles pour ne pas endommager les fils. Il est recommandé de
relâcher la tension sur tous les câbles et les faisceaux de fils.
5. Commencez toujours par lire intégralement le schéma de câblage indiqué dans ce guide et respectez soigneuse-
ment tous les schémas de câblage. Les branchements doivent être solides et isolés par des connecteurs sertis ou
du ruban isolant pour être opérationnels.
6. Une fois les branchements delete terminés, connectez la borne négative à la batterie, allumez l’accessoire pour
bateau et mettez l’appareil sous tension pour vérier quil fonctionne normalement. En cas d’anomalies, déconnec-
tez la borne négative de la batterie, revériez les branchements des câbles et essayez de nouveau. Pour toute
assistance, consultez la section Dépannage..
4. INSTALLATION DE LA BOÎTE NOIRE
MONTAGE DE LA BOÎTE NOIRE
VIS TARAUDEUSE
M4 (4)
TAMPON
CAOUTCHOUTÉ
(4)
TROU DE VIS
