Clarion CMS20 User Manual

Français
Mode d’emploi
CMS20
39

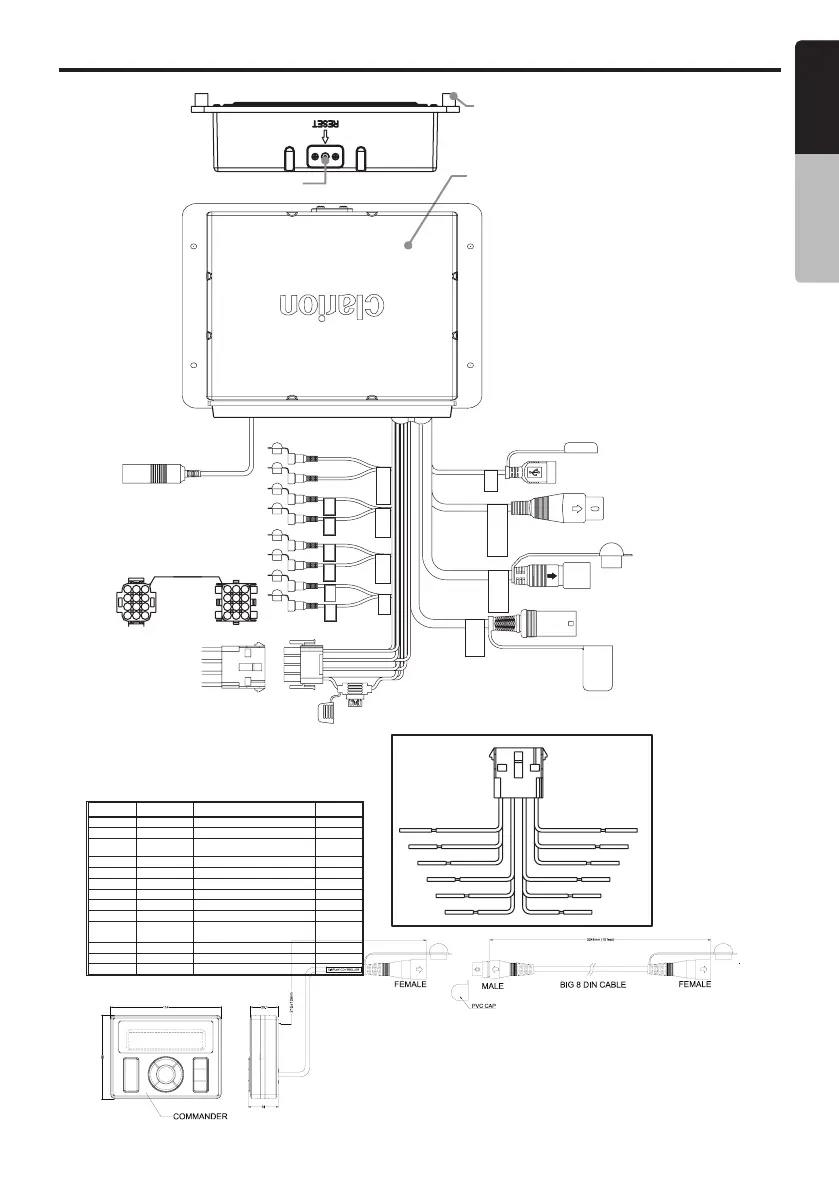

5. CONNEXION DES CÂBLES
L-CH L-CHL-CH L-CHR-CH R-CHR-CH R-CH
TAMPON CAOUTCHOUTÉ
BOÎTE NOIRE
BOUTON DE RÉINITIALISATION
NOIR
ANTENNE
BLANC
L-CH
SORTIE
DE LIGNE
GAUCHE
SORTIE
DE LIGNE
GAUCHE
SORTIE
DE LIGNE
DROIT
SORTIE
DE LIGNE
DROIT
AUX IN
GAUCHE
AUX IN
DROIT
Canal-G Canal-G Canal-GCanal-D Canal-D Canal-D
R-CH
HAUT-PARLEUR
D’EXTRÊMES-GRAVES
USB
CONTRÔLEUR
D’AFFICHAGE
SIRIUS XM
TÉLÉCOMMANDE
CÂBLÉE
CANAL
ARRIÈRE
CANAL AVANT
AUX
BLANC
NOIR
VIOLET
NOIR
NOIR
NOIR
NOIR
GRIS
ROUGE
BLANC
Connecteur MOLEX 12 broches
Code de câble du
connecteur MOLEX 12
broches
NOIR ROUGE
VERT/NOIR
VERT
ORANGE/BLANC
BLANC/NOIR
BLANC
3 048 mm (10 pieds)
Femelle
CONTRÔLEUR D’AFFICHAGE
CONTRÔLEUR
D’AFFICHAGE
Femelle
Mâle Gros câble
DIN 8 broches
VIOLET/NOIR
VIOLET
BLEU/BLANC
GRIS/NOIR
GRIS
ORIENTATION
SECTION A-A SECTION B-B
ROUGE
FUSIBLE
15 A
BLANC
ROUGE
ROUGE
ROUGE
ROUGE
Nº DE BROCHE COULEUR DE FIL DÉFINITION DU CÂBLE Calibrage AWG
1 VERT HAUT-PARLEUR ARRIÈRE GAUCHE (+) 20
2 VERT/NOIR HAUT-PARLEUR ARRIÈRE GAUCHE (-) 20
3 ROUGE ACCESSOIRE/COMMUTATEUR
D'ALLUMAGE
16
COMMUTATEUR (+12V)
4 BLANC HAUT-PARLEUR AVANT GAUCHE (+) 20
5 BLANC/NOIR HAUT-PARLEUR AVANT GAUCHE (-) 20
6 ORANGE/BLANC ÉCLAIRAGE 20
7 GRIS HAUT-PARLEUR AVANT DROIT (+) 20
8 GRIS/NOIR HAUT-PARLEUR AVANT DROIT (-) 20
9 BLEU/BLANC TÉLÉCOMMANDE DE MISE EN
FONCTION DE L'AMPLIFICATEUR (+)
20
10 VIOLET HAUT-PARLEUR ARRIÈRE DROIT (+) 20
11 VIOLET/NOIR HAUT-PARLEUR ARRIÈRE DROIT (-) 20
12 NOIR MISE À LA TERRE (-) 16
