1. Para instalar la caja negra, elija un área con ventilación suciente a n de evitar que ésta se recaliente. La caja
negra puede instalarse en posición vertical u horizontal. Si la instala en posición vertical, no lo haga con los puntos
de salida del arnés apuntando directamente hacia arriba, para evitar que se acumule agua en estas áreas.
2. Consulte en el siguiente diagrama la posición de los oricios de montaje para los tornillos. Siempre use tornillos
de la menor longitud posible.
3. Durante la instalación, coloque los 4 topes de caucho (incluidos en la caja) debajo del módulo. Esto aísla el dispo-
sitivo de la humedad de la supercie y brinda ventilación suciente para el disipador de calor.
4. Tal vez se requieran cables prolongadores para pasar el arnés y el cable por la embarcación.
Nota: Deje algo de huelgo en el arnés y los cables para evitar que estos se dañen. Se recomienda eliminar toda
tensión de cables y arneses.
5. Siempre lea primero el diagrama de cableado incluido en este manual y siga cuidadosamente todos los diagramas
de cableado. Las conexiones deben asegurarse y aislarse con conectores en rizo o cinta aislante a n de asegurar
su correcto funcionamiento.
6. Una vez nalizadas las conexiones del cableado, conecte el terminal negativo de la batería, coloque el interruptor
accesorio de la embarcación en posición ON (encendido) y encienda la unidad para vericar si funciona correc-
tamente. Si se produjera alguna anomalía, desconecte el terminal negativo de la batería, vuelva a revisar todo el
cableado e intente nuevamente. Consulte la sección “Solución de problemas” para guiarse.

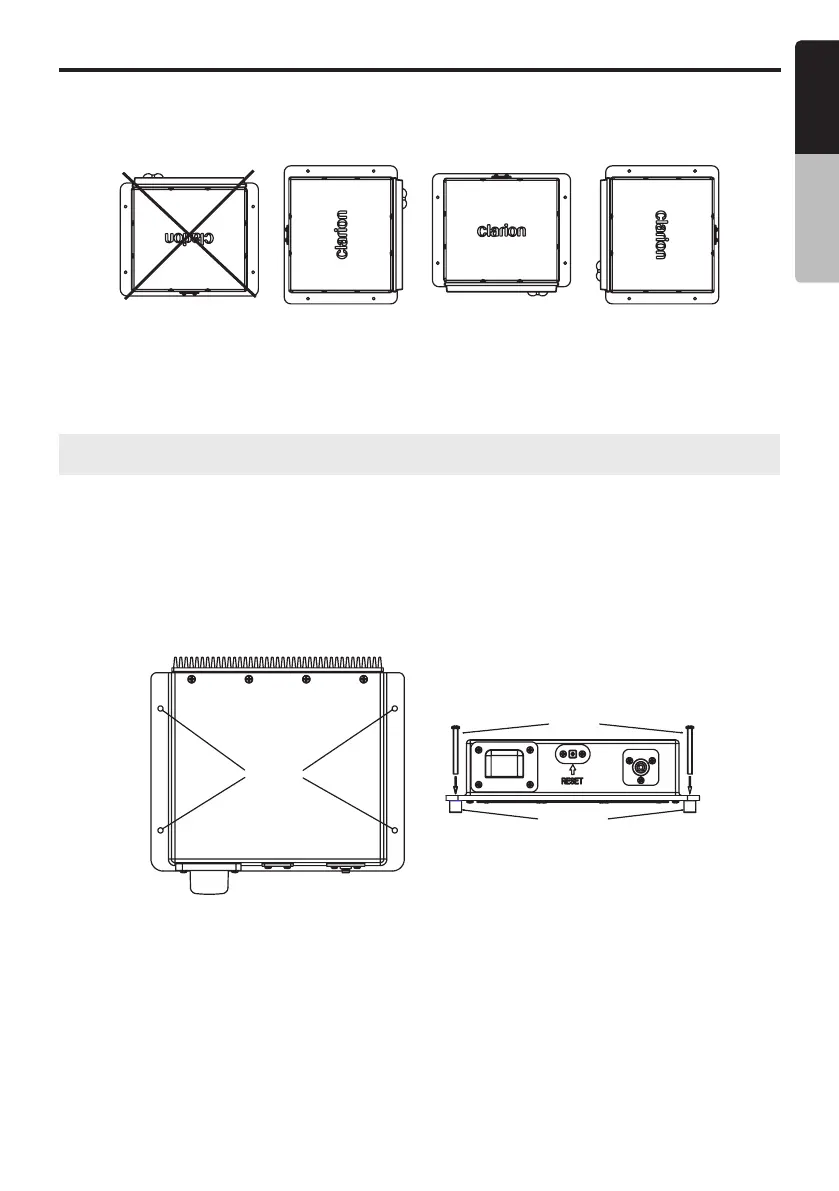

4. INSTALACIÓN DE LA CAJA NEGRA
MONTAJE DE LA CAJA NEGRA
TORNILLO
AUTORROSCANTE
M4 4 PIEZAS
TOPE
DE CAUCHO
4 PIEZAS
ORIFICIO
PARA
TORNILLO
