Clarion CMS20 User Manual

Español
CMS20
58
Manual de usuario

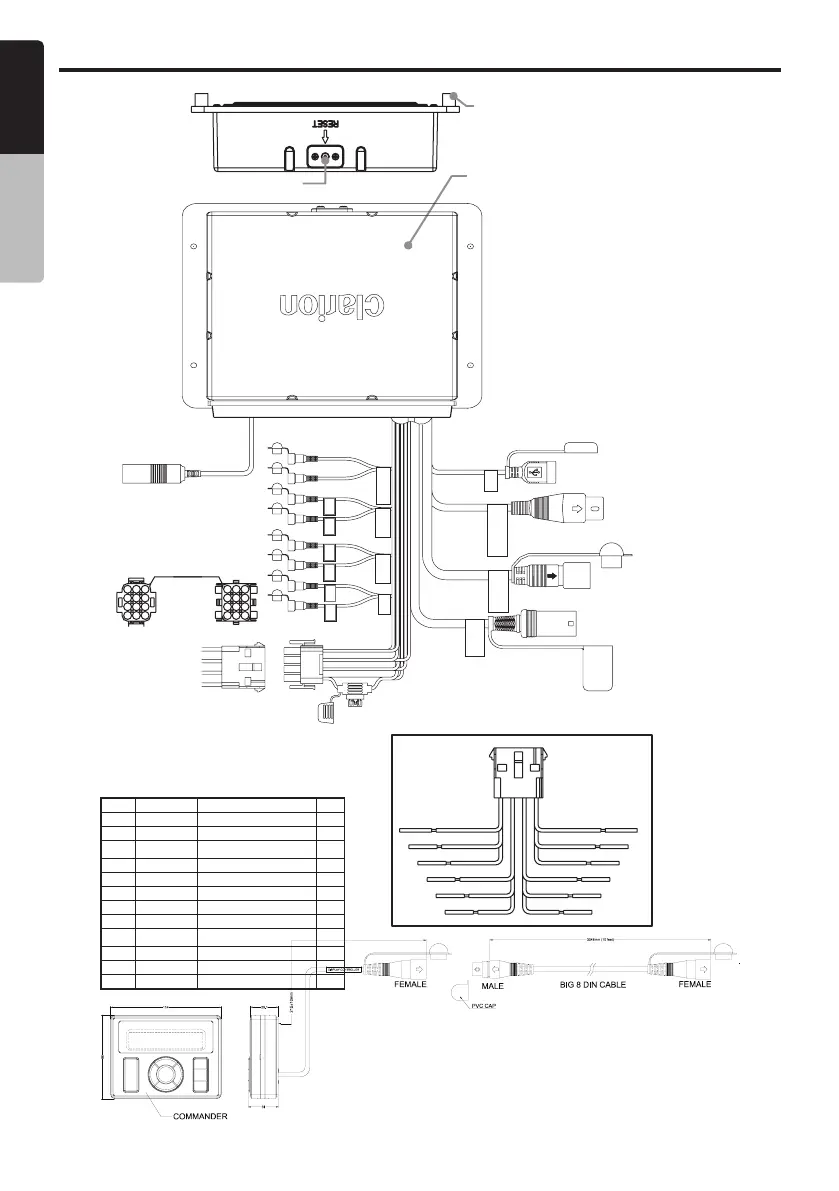

5. CONEXIÓN DE CABLES
L-CH L-CHL-CH L-CHR-CH R-CHR-CH R-CH
TOPE DE CAUCHO
CAJA NEGRA
BOTÓN RESTABLECER
NEGRO
ANTENA
BLANCO
L-CH
LÍNEA DE
SALIDA
IZQUIERDA
LÍNEA DE
SALIDA
IZQUIERDA
ENTRADA
AUXILIAR
DERECHA
LÍNEA DE
SALIDA
DERECHA
LÍNEA DE
SALIDA
DERECHA
ENTRADA
AUXILIAR
IZQUIERDA
L-CHL-CH L-CHR-CH
SUBWOOFER
USB
CONTROLADOR
DE PANTALLA
SIRIUS XM
CONTROL
REMOTO
CON CABLE
CANAL
TRASERO
CANAL
FRONTAL
AUXILIAR
R-CHR-CH R-CH
BLANCO
NEGRO
PÚRPURA
NEGRO
NEGRO
NEGRO
NEGRO
GRIS
ROJO
BLANCO
Conector MOLEX de 12 PINS
Código de los cables
del conector MOLEX
de 12 PINS
NEGRO ROJO
VERDE/NEGRO
VERDE
NARANJA/BLANCO
BLANCO/NEGRO
BLANCO
3048 mm (10 pies)
Hembra
CONTROLADOR DE PANTALLA
CONTROLADOR
DE PANTALLA
Hembra
Macho Cable DIN
de 8pins
PÚRPURA/NEGRO
PÚRPURA
AZUL/BLANCO
GRIS/NEGRO
GRIS
ORIENTACIÓN
SECCIÓN A-A SECCIÓN B-B
ROJO
FUSIBLE
15A
BLANCO
ROJO
ROJO
ROJO
ROJO
PIN N.º COLOR DEL CABLE DEFINICIÓN DEL CABLE AWG
1 VERDE ALTAVOZ TRASERO IZQUIERDO (+) 20
2 VERDE/NEGRO ALTAVOZ TRASERO IZQUIERDO (-) 20
3 ROJO ACCESORIO/ENCENDIDO ACTIVADO
(12 +V)
16
4 BLANCO ALTAVOZ DELANTERO IZQUIERDO (+) 20
5 BLANCO/NEGRO ALTAVOZ DELANTERO IZQUIERDO (-) 20
6 NARANJA/BLANCO ILUMINACIÓN 20
7 GRIS ALTAVOZ DELANTERO DERECHO (+) 20
8 GRIS/NEGRO ALTAVOZ DELANTERO DERECHO (-) 20
9 AZUL/BLANCO AMPLIFICADOR REMOTO
ENCENDIDO (+)
20
10 PÚRPURA ALTAVOZ TRASERO DERECHO (+) 20
11 PÚRPURA/NEGRO ALTAVOZ TRASERO DERECHO (-) 20
12 NEGRO CONEXIÓN A TIERRA (-) 16
