• Mode 3 voies
• Connexion à l’amplicateur externe
Il est possible de connecter des amplicateurs externes aux connexions de sorties
RCA à 4 et 2 voies. Assurez-vous que les connecteurs ne sont pas mis à la terre ou
court-circuités an d’éviter d’endommager l’appareil.

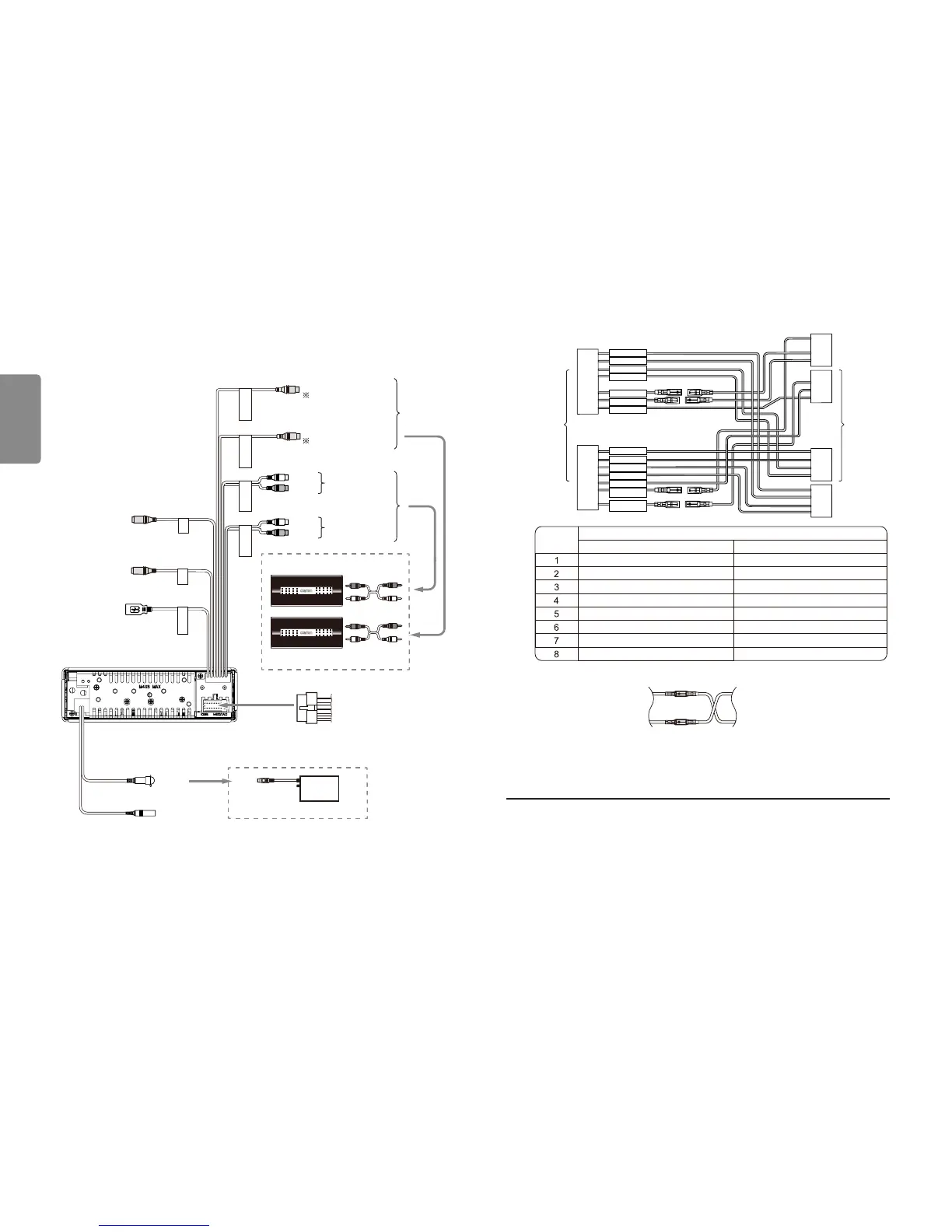

8) Connexion des accessoires
Pour VW et Audi : modiez le câblage comme ci-dessus.
A
B
C
16
14
12
10
8
6
4
2
15
13
11
9
7
5
3
1
1
3
5
7
2
4
6
8
1
3
5
7
2
4
6
8
Arrière droite -
Avant droite -
Avant gauche +
Arrière gauche +
Télécommande AMP
ACC +
Terre
Arrière droite +
Avant droite +
Avant gauche -
Arrière gauche -
Mise en sourdine du
téléphone
Batterie +
FUSE15A
JauneJaune
Rouge Rouge
Mise en sourdine du téléphone/Brun Arrière droite +/Violet
Arrière droite (-)/Violet avec bande blanche
Avant droit (+)/Gris
Batterie 12V(+)/Jaune
Avant droite (-)/Gris avec bande blanche
Télécommande activée/Bleu avec bande blanche
Avant gauche (+)/Blanc
Avant gauche(-)/Blanc avec bande noire
ACC+/Rouge Arrière gauche(+)/Vert
Terre/Noir Arrière gauche(-)/Vert avec bande noire
Fonction
Connecteur A Connecteur B
Emplacement
Éclairage
Éclairage/Orange avec bande blanche
SUB OUT 1
REAR OUT L
SUB OUT 2
REAR OUT R
REAR OUT
HIGH OUT
FRONT OUT
MID OUT
USB
iPod/iPhone
