Clarion CZ702E User Manual

45
CZ702E
Deutsch
Audio-Einstellungen

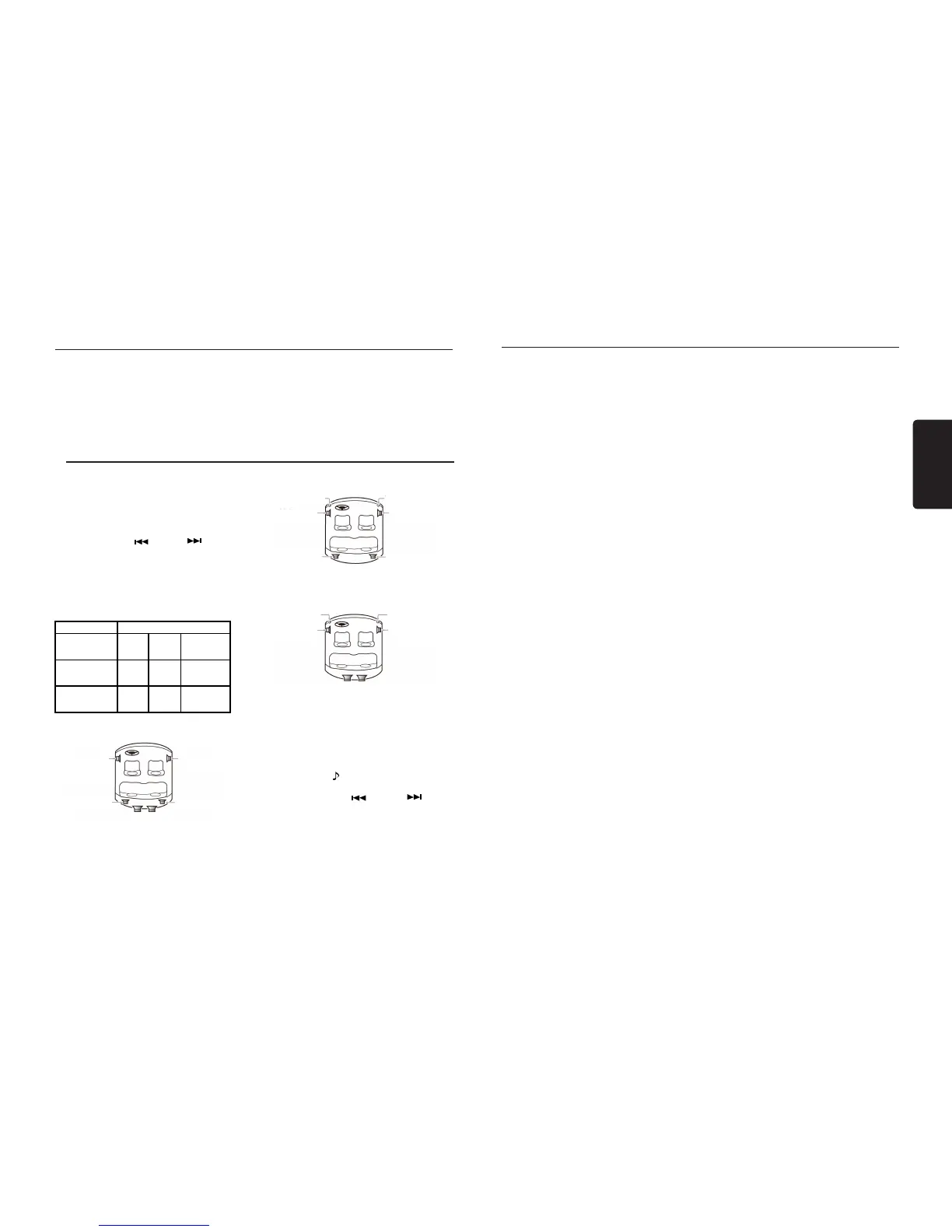

Lautsprecherauswahl
Wenn dieses Produkt zum ersten Mal
eingeschaltet oder aber zurückgesetzt wird,
wählen Sie durch Drehen des [VOLUME]-
Knopfes [INITIAL] (Anfangseinstellung),
drücken auf den [VOLUME]-Knopf und
drücken dann die [
]- oder [ ]-Taste,
um eine Einstellung zu wählen: NORMAL
(Normal) / 2-WAY (2 Wege) /3-WAY (3
Wege). Auf diese Weise können Sie ein
Lautsprechersystem wählen.
Lautsprechersystem
Lautsprechersystem Lautsprecherkonguration
NORMAL
(Normal)
FRONT
(Front) 2
Kanäle
REAR
(Heck) 2
Kanäle
SUBWOOFER
(Subwoofer) 2
Kanäle
2-WAY
(Zwei Wege)
HIGH
(Höhen)
2 Kanäle
MID
(Mitten) 2
Kanäle
REAR (Heck) 2
Kanäle
3-WAY
(Drei Wege)
HIGH
(Höhen)
2 Kanäle
MID
(Mitten) 2
Kanäle
SUBWOOFER
(Subwoofer) 2
Kanäle
• Normales Lautsprechersystem
Frontlautsprecher
(links)
Hecklautsprecher
(links)
Subwoofer
Frontlautsprecher
(rechts)
Hecklautsprecher
(rechts)
• Zwei-Wege-Lautsprechersystem
Mittenlautsprecher
(links)
Höhen (Hochtöner)
(links)
Hecklautsprecher
(links)
Mittenlautsprecher
(rechts)
Höhen (Hochtöner)
(rechts)
Hecklautsprecher
(rechts)
• Drei-Wege-Lautsprechersystem
Mittenlautsprecher
(links)
Höhen (Hochtöner)
(links)
Subwoofer
Mittenlautsprecher
(rechts)
Höhen (Hochtöner)
(rechts)
Einstellen von X-OVER
(Frequenzweiche)
M i t Hi l f e d i e s e r Fu nk t i o n kö n n e n Si e
Einstellungen wie Grenzfrequenzen oder
Flanken an die verwendeten Lautsprecher
anpassen.(Frequenzweiche).
Halten Sie die [
]-Taste gedrückt, um den
Verstärker-Einstellungsmodus aufzurufen.
Wählen Sie mit der [
]- oder [ ]-Taste
eine Option.
Drück e n Sie den [VOLUM E ] -Knop f zur
Bestätigung.
Um die vorherigen Einstellungen wieder
aufzurufen, drücken Sie erneut auf den
[VOLUME]-Knopf.
Audio-Einstellungen
1. Wenn die Lautsprechersystem-
Einstellung „NORMAL“ (Normal) ist.
• ZEITABGLEICH
FRONT L/R(Front links/rechts): 0----501.4cm
REAR L/R(Heck links/rechts): 0----501.4cm
SW L/R(Subwoofer links/rechts): 0----501.4cm
• HPF/LPF FRONT (Hochpasslter/
Tiefpasslter Front)
- FR HPF(Front Hochpasslter)
CUT(Grenzfrequenz):
THROUGH(Durchlass) / 60 / 90 / 120HZ
SLOP(Flanke): -12DB
PHASE(Phase): NOR (normal)/ REV
(umgekehrt)
• HPF/LPF REAR (Hochpasslter/Tiefpasslter
Heck)
- REAR HPF(Heck Hochpasslter)
CUT(Grenzfrequenz):
THROUGH(Durchlass) / 60 / 90 / 120HZ
SLOP(Flanke): -12DB
PHASE(Phase): NOR (normal)/ REV
(umgekehrt)
• HPF/LPF S-WOOFER (Hochpasslter/
Tiefpasslter Subwoofer)
- SW LPH(Subwoofer Tiefpasslter)
CUT(Grenzfrequenz):
THROUGH(Durchlass) / 60 / 90 / 120HZ
SLOP(Flanke): -12DB
PHASE(Phase): NOR (normal)/ REV
(umgekehrt)
2. Wenn die Lautsprechersystem-
Einstellung „2WAY“ (Zwei-Wege) ist.
• ZEITABGLEICH
HIGH L/R(Höhen links/rechts): 0----501.4cm
MID L/R(Mitten links/rechts): 0----501.4cm
REAR L/R (Heck links/rechts): 0----501.4cm
• 2W XOVER(Zwei-Wege Frequenzweiche)
- HIGH HPF(Höhen Hochpasslter)
CUT(Grenzfrequenz): 25HZ / 31.5HZ /
40HZ / 50HZ / 63HZ / 80HZ / 100HZ /
125HZ / 160HZ / 200HZ / 250HZ / 315HZ
/ 400HZ / 500HZ / 630HZ / 800HZ / 1K /
1.25K / 1.6K / 2K / 2.5K / 3.15K / 4K / 5K
/ 6.3K / 8K / 10.0K / 12.5K / 16K / 20K /
THROUGH(Durchlass)
SLOP(Flanke): -6 / -12DB
- HIGH SPK(Höhen Lautsprecher): PHASE
NOR(normal)/PHASE REV(umgekehrt)
- MID LPF(Mitten Tiefpasslter)
CUT: 630HZ / 800HZ / 1K / 1.25K / 1.6K /
2K / 2.5K / 3.15K / 4K / 5K / 6.3K / 8K /
10.0K / THROUGH(Durchlass)
SLOP(Flanke): -6 / -12DB
- MID HPF(Mitten Hochpasslter)
CUT(Grenzfrequenz): 25HZ / 31.5HZ /
40HZ / 50HZ / 63HZ / 80HZ /1K / 1.25K /
1.6K / 2K / 2.5K / 3.15K / 4K/ 5K / 6.3K /
8K / 10.0K / THROUGH(Durchlass)
SLOP(Flanke): -6 / -12DB
- MID SPK(Mitten Lautsprecher): PHASE
NOR(normal)/PHASE REV(umgekehrt)
- REAR LPF(Heck Tiefpasslter)
CUT(Grenzfrequenz): 25HZ / 31.5HZ /
40HZ / 50HZ / 63HZ / 80HZ / 100HZ /
125HZ / 160HZ / 200HZ / 250HZ / 315HZ
/ 400HZ / 500HZ / 630HZ / 800HZ / 1K /
1.25K / 1.6K / 2K / 2.5K / 3.15K / 4K / 5K /
6.3K / 8K / 10.0K / THROUGH(Durchlass)
SLOP(Flanke): -6 / -12DB
- REAR HPF(Heck Hochpasslter)
CUT(Grenzfrequenz): 16HZ / 20HZ /
25HZ / 31.5HZ / 40HZ / 50HZ / 63HZ /
80HZ / 100HZ / 125HZ / 160HZ / 200HZ /
250HZ / THROUGH(Durchlass)
SLOP(Flanke): -6 / -12DB
- REAR SPK(Heck Lautsprecher): PHASE
NOR(normal)/PHASE REV(umgekehrt)
• SP GAIN(Lautsprecherverstärkung)
HIGH(Höhen): -20-----0DB
MID(Mitten): -20-----0DB
REAR(Heck): -20-----0DB
3. Wenn die Lautsprechersystem-
Einstellung „3WAY“ (Drei-Wege) ist.
• ZEITABGLEICH
HIGH L/R(Höhen links/rechts): 0----501.4cm
MID L/R(Mitten links/rechts): 0----501.4cm
SW L/R(Subwoofer links/rechts):
0----501.4cm
• 3W XOVER(Drei-Wege Frequenzweiche)
- HIGH HPF(Höhen Hochpasslter)
CUT(Grenzfrequenz): 25HZ / 31.5HZ
/ 40HZ / 50HZ / 63HZ / 80HZ / 100HZ /
125HZ / 160HZ / 200HZ / 250HZ / 315HZ
/ 400HZ / 500HZ / 630HZ / 800HZ / 1K /
1.25K / 1.6K / 2K / 2.5K / 3.15K / 4K / 5K
/ 6.3K / 8K / 10.0K / 12.5K / 16K / 20K /
THROUGH(Durchlass)
SLOP(Flanke): -6 / -12DB
- HIGH SPK(Höhen Lautsprecher): PHASE
NOR(normal)/PHASE REV(umgekehrt)
Hauptmenü
Hinweis:
Wenn Sie SERV ICE LINK verw enden
möchten, setzen Sie die AF-Funktion auf ON.
DAB LBND: ON/OFF
Wenn Sie DAB L-BAND-Sender (in Gebieten,
wo DAB L-BAND unterstützt wird) hören
möchten, setzen Sie diese Option auf ON.
Drehen Sie am [VOLUME]-Knopf, um L-BAND
ON oder OFF zu wählen.
