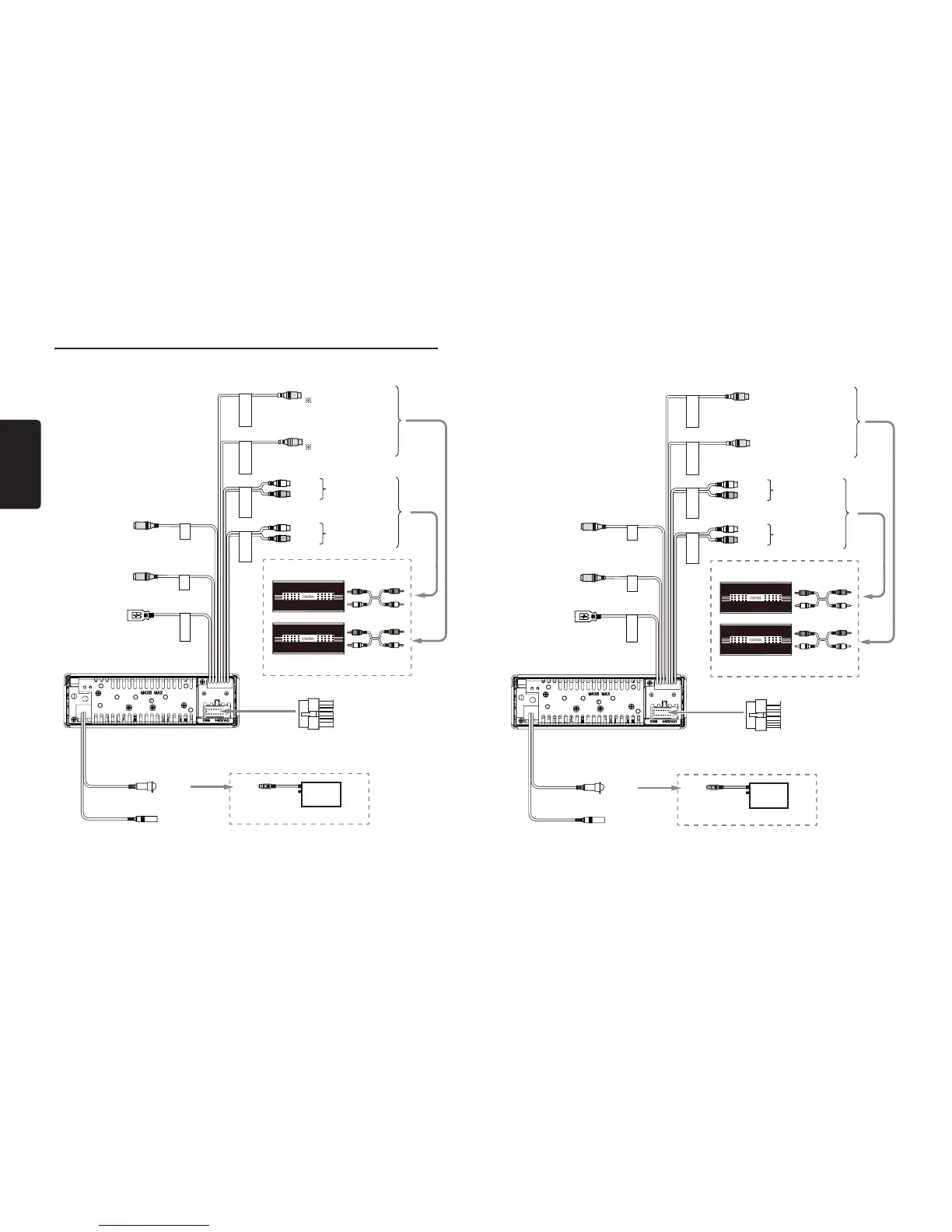

7) Câblage et connexions
Siehe nächste Seite
Siehe nächste Seite
MIC
SWC
USB-Anschluss
USB-Anschluss
Front-
Audioausgang
Schwarz
Schwarz
Heck-
Audioausgang
violett
violett
violett
violett
Antenne
Antenne
(Schwarz)
(Schwarz)
DAB
DAB
DAB302E (separat erhältlich)
DAB302E (separat erhältlich)
(Schwarz)
(Schwarz)
MIC
SWC
SUB OUT 1 REAR OUT L
SUB OUT 2 REAR OUT R
REAR OUT HIGH OUT
FRONT OUT MID OUT
SUB OUT 1 REAR OUT L
SUB OUT 2 REAR OUT R
REAR OUT HIGH OUT
FRONT OUT MID OUT
Heck-Audioausgang (links)
Heck-Audioausgang (rechts)
Subwooferausgang 1
Mono-Ausgang
Subwooferausgang 2
Mono-Ausgang
Schwarz
Schwarz
Anschluss für
Lenkradbedienung
Anschluss für
Lenkradbedienung
Weiß
Weiß
Weiß
Weiß
Grau
Grau
Rot
Rot
Rot
Rot
Links
Links
Links
Links
Rechts
Rechts
Rechts
Rechts
Schwarz
Schwarz
Externes Mikrofon
(RCB-199: Separat erhältlich)
Externes Mikrofon
(RCB-199: Separat erhältlich)
4-Kanal-Verstärker
4-Kanal-Verstärker
2-Kanal-Verstärker
2-Kanal-Verstärker
Mitteltonausgang
Hochtonausgang
• Normal-Modus • 2-Wege-Modus
USB iPod/iPhone
USB iPod/iPhone
