Français
Mode d’emploi
M508
40
Remarques d'installation :
•
Avant l'installation, veillez à établir les connexions adéquates et vérifiez que l'appareil fonctionne
normalement. Un mauvais branchement pourrait endommager l'appareil.
•
Utilisez uniquement les accessoires conçus et fabriqués pour cet appareil. L'utilisation d'accessoires non
autorisés pourrait endommager l'appareil.
•
Avant l'installation, veuillez brancher tous les câbles électriques.
•
N'installez PAS l'appareil à proximité d'une source de chaleur afin d'éviter d'endommager les composants
électriques tels que la tête de lecture laser.
•
Installez l'appareil horizontalement. L'installation de l'appareil à un angle de plus de 30 degrés pourrait
entraîner un mauvais fonctionnement.
•
Pour éviter les étincelles électriques, branchez le pôle positif en premier, puis le pôle négatif.

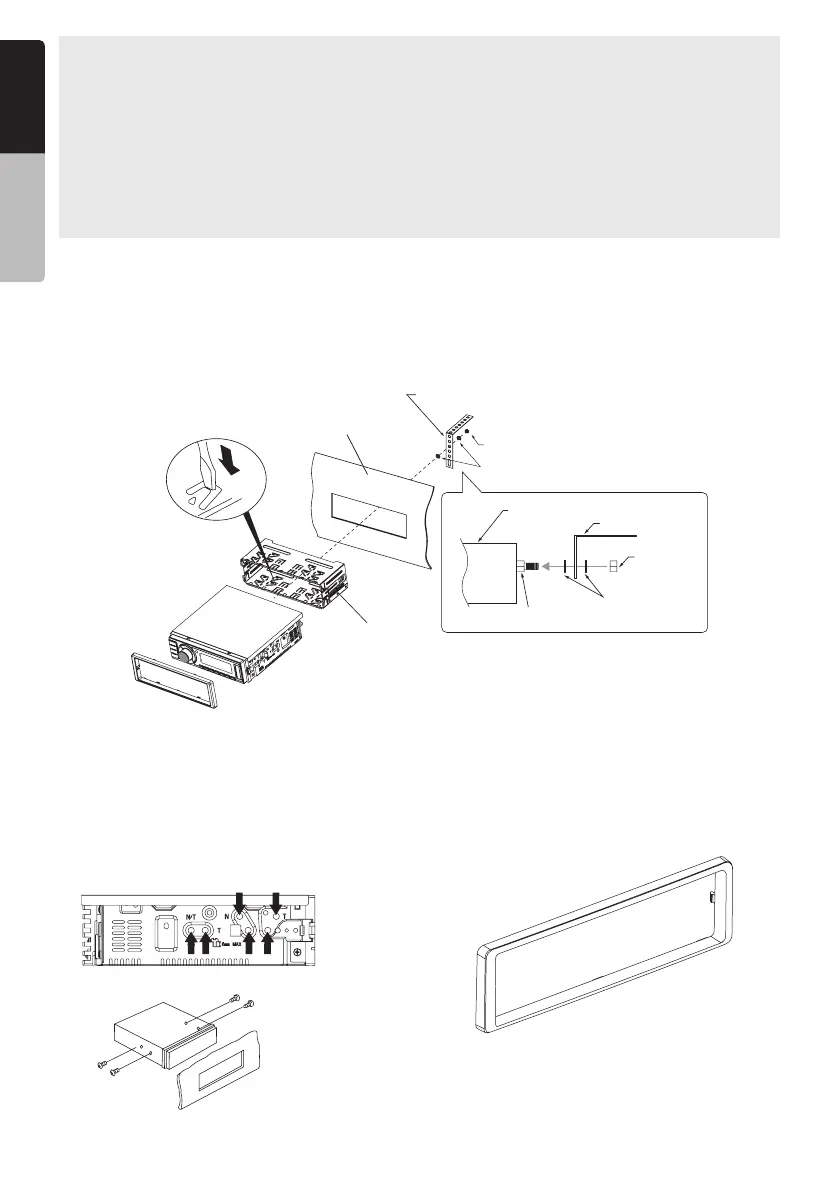

Installation de l'unité
Méthode A
1. Insérez le support de montage dans le tableau de bord, choisissez la patte de xation correspondant à la
largeur de l’écartement, pliez la patte de xation vers l’extérieur avec un tournevis pour xer le support de
montage en place.
2. Faites glisser l’appareil dans le support jusqu’à ce que vous entendiez un déclic.
MountingBracket
Méthode B
1. Insérez l'appareil directement dans l'ouverture du
tableau de bord.
2. Insérez 7 vis cylindriques M5 dans les trous du
cadre de xation, situé à l'intérieur de l'ouverture,
jusque dans les trous de l'unité. Serrez les vis à
droite et à gauche.
Support de xation
Tableau de bord
7 vis M5
Installation de l'anneau de garniture
Fixez l'anneau de garniture autour du panneau de
commande. Veillez à ce que toutes les griffes de la
partie supérieure et inférieure de la garniture soient
engagées.
Tournevis
Tableau de bord
Écrou M4
Rondelle M4
Courroie de soutien
Support de xation
Unité de
source
Goujon leté
Courroie
de soutien
Écrou M4
Rondelle M4
