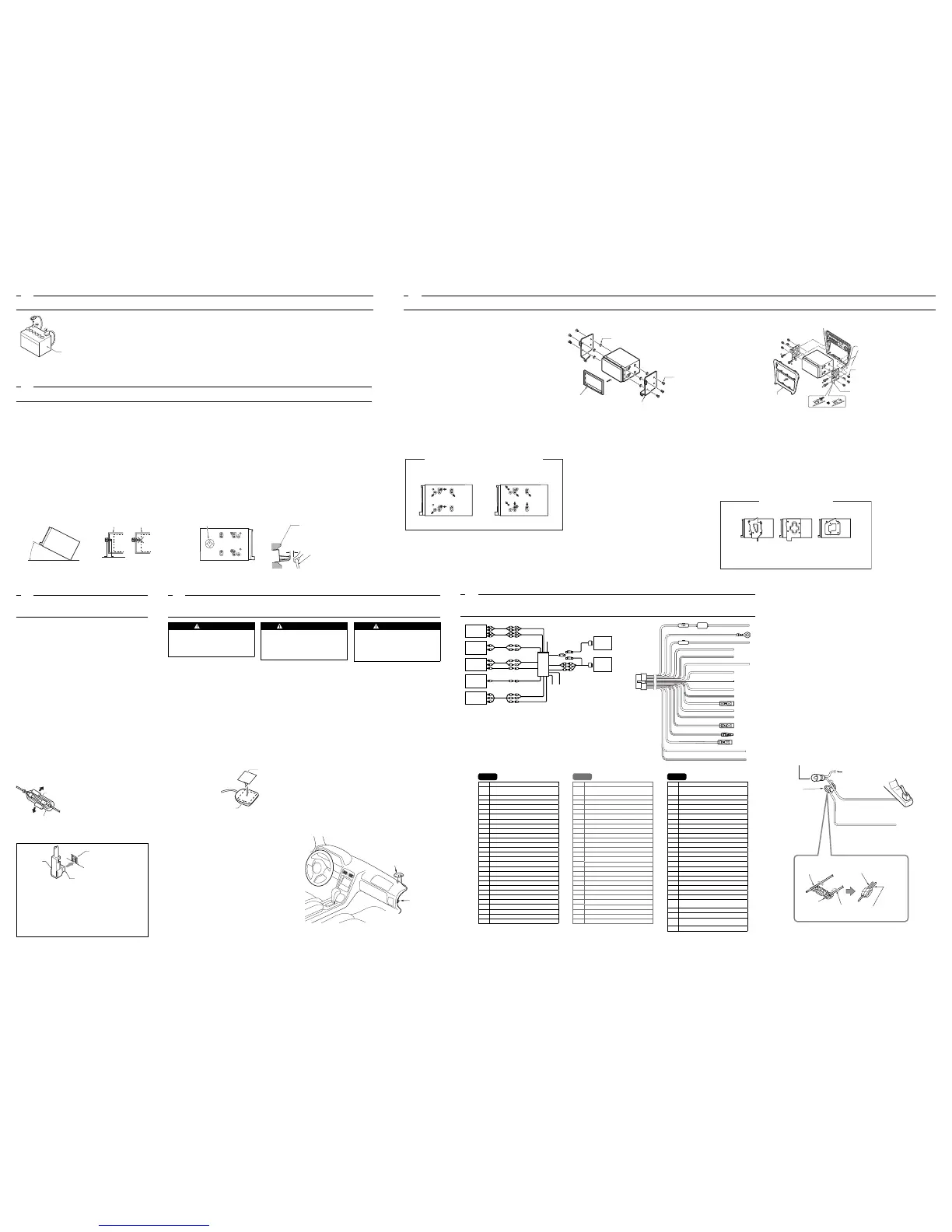

Clarion NX700 Quick Start Guide


Prepare all articles necessary for installing the main unit 1.
before starting.
Install the unit within 30° of the horizontal plane.2.
If you have to do any modi cation on the car body, such as 3.
drilling holes, consult your car dealer beforehand.
Use the included screws for installation. Using other screws 4.
can cause damage.
This unit has a fan motor in the left side of the main unit so as 5.
not to raise the temperature in the main unit. When the fan
motor vent is covered with cords or mounting bracket, it may
cause a malfunction. Be sure not to cover it when wiring
cords.
This model features an operation panel that slides forward.On 6.
some types of cars, the operation panel may make contact
with the dashboard or gearshift lever, in which cause it cannot
be installed. Before installing, check that the unit will not
hamper operation of the gearshift lever or obstruct your view
before selecting the installation location.

Préparez toutes les pièces nécessaires avant de procéder à 1.
l’installation de l’unité principale.
Installez l’appareil avec une inclinaison d’environ 30°.2.
Si l’installation nécessite certaines interventions sur la 3.
carrosserie, comme percer des trous, consultez votre
concessionnaire au préalable.
Pour l’installation, utilisez exclusivement les vis fournies. 4.
L’utilisation d’autres vis pourrait endommager l’appareil.
Cet appareil est doté d’un moteur de ventilateur (situé à 5.
gauche) a n de contrôler la température de l’unité principale.
Si ce ventilateur est recouvert par des câbles ou un support
de montage, cela peut engendrer un dysfonctionnement.
Veillez à ne pas le recouvrir lorsque vous raccordez des
câbles.
Ce modèle est doté d’un panneau de commande qui coulisse 6.
vers l’avant.
Sur certains modèles de véhicules, le panneau de commande
peut venir heurter le tableau de bord ou le levier de vitesses,
auquel cas l’appareil ne pourra pas être installé. Véri ez que
l’appareil ne gêne pas le mouvement du levier de vitesses ou
votre champ de vision lors du choix de l’emplacement
d’installation.

Tenga preparados todos los artículos necesarios para la 1.
instalación de la unidad principal antes de empezar.
Instale la unidad dentro de un margen de 30° respecto del 2.
plano horizontal.
Si necesita realizar algún trabajo en la carrocería del 3.
automóvil, como taladrar ori cios, póngase en contacto antes
con el proveedor de su automóvil.
Utilice los tornillos suministrados para la instalación. Si utiliza 4.
otro tipo de tornillos, podría ocasionar daños.
Esta unidad dispone de un motor de ventilador a la izquierda 5.
de la unidad principal para que no suba en exceso la
temperatura de la unidad principal. Si la ventilación del motor
está cubierta con cables o un soporte de montaje, puede
provocar un fallo de funcionamiento. Asegúrese de no cubrirla
con el cableado.
Este modelo incluye un panel de operaciones que se desliza 6.
hacia delante.
En algunos tipos de vehículos, es posible que el panel de
operaciones entre en contacto con el salpicadero o con la
palanca de cambios. Antes de realizar la instalación,
compruebe que la unidad no obstaculice la manipulación de
la palanca de cambios ni obstruya la vista antes de
seleccionar la ubicación de instalación.
2.
CAUTIONS ON INSTALLATION/PRECAUTIONS D’INSTALLATION/PRECAUCIONES SOBRE LA INSTALACIÓN
Max. 30°
Maxi. 30°
Máx. 30°
Fan motor vent
Ventilateur
Ventilación del motor
Gearshift lever
(check that it does not touch the LCD.)
Levier de vitesses
(il ne doit pas heurter le moniteur LCD.)
Palanca de cambios
(compruebe que no toca con la pantalla LCD).
Dashboard
Tableau de bord
Salpicadero
3.
INSTALLING THE MAIN UNIT/INSTALLTION DE L’UNITE PRINCIPALE/INSTALACIÓN DE LA UNIDAD PRINCIPAL
This unit is designed for  xed installation in the dashboard.
When installing the main unit in NISSAN vehicles, use the parts attached to the 1.
unit (see “ NISSAN”). When installing the main unit in TOYOTA vehicles, use
the parts attached to the vehicle (see “ TOYOTA”).
Wire as shown in Section 6.2.
Reassemble and secure the unit in the dashboard and set the face panel and 3.
center panel.
Cet appareil est conçu pour une installation  xe dans le tableau de bord.
Lorsque v
ous installez l’unité principale dans des véhicules NISSAN, 1.
servez-vous des pièces fournies avec l’unité (voir «  NISSAN »). Lorsque vous
installez l’unité principale dans des véhicules TOYOTA, servez-vous des pièces
fournies avec le véhicule (voir «  TOYOTA »).
Effectuez les branchements comme indiqué à la section 6.2.
Remontez et  xez l’unité sur le tableau de bord et réglez le panneau avant et le 3.
panneau central.
Esta unidad se ha diseñado para instalarse de forma  ja en el salpicadero.
Al instalar la unidad pr
incipal en vehículos NISSAN, utilice las piezas que 1.
vienen con la unidad (consulte “ NISSAN”). Al instalar la unidad principal en
vehículos TOYOTA, utilice las piezas que vienen con el vehículo (consulte “
TOYOTA”).
Conecte los cables tal como se muestra en la sección 6.2.
Vuelva a montar y a asegurar la unidad en el salpicadero y ajuste los paneles 3.
frontal y central.
Mounting Screw Holes (Side View of the Main Unit)
Orifices pour vis de fixation (vue latérale de l’unité principale)
Orificios para los tornillos de montaje (vista lateral de la unidad principal)
NISSAN TOYOTA
6-Flat head screw (M5 × 8)
(attached to the main unit)
6 vis à tête plate (M5 × 8)
(fournies à l’unité principale)
6 tornillos de cabeza plana (M5 × 8)
(unidos a la unidad principal)
6-Spacer (thickness: 1 mm)
6 entretoises (épaisseur : 1 mm)
6 espaciadores (grosor: 1 mm)
Mounting bracket (1 pair for the left and right sides)
Support de montage (1 paire pour chaque côté gauche et droit)
Soporte de montaje (1 par para los lados izquierdo y derecho)
Finisher *1
Finition *1
Acabado *1
NISSAN
Note:
*1 Position the face panel with its wide edge at the bottom. Fit
the edge into the groove of the main unit.
*2 Some panel openings are too small for the unit depending
on the vehicle type and model. In such a case, trim the upper
and lower sides of the panel frame by about 0.5 to 1.5 mm
so the unit can be inserted smoothly.
*3 If a hook on the installation bracket interferes with the unit,
bend and  atten it with a nipper or similar tool.
Remarque:
*1 Positionnez le panneau avant avec le bord le plus large vers
le bas. Insérez le bord dans la rainure de l’unité principale.
*2 Certains ori ces du panneau sont trop petits pour l’unité
selon le type de véhicule et le modèle. Dans ce cas,
effectuez une coupe de 0,5 à 1,5mm dans les parties
inférieures et supérieures du cadre du panneau a n de
pouvoir insérer l’unité facilement.
*3 Si le crochet du support d’installation est en contact avec
l’unité, pliez-le et aplatissez-le à l’aide d’une pince ou d’un
outil similaire.
Nota:
*1 Coloque el panel frontal con el borde más ancho apoyado
sobre la parte inferior. Encaje el borde en la ranura de la
unidad principal.
*2 Dependiendo del tipo y modelo de vehículo, algunas
aperturas del panel son demasiado pequeñas para la
unidad. En tal caso, recorte los lados superior e inferior del
marco del panel aproximadamente entre 0,5 y 1,5 mm de tal
forma que la unidad pueda insertarse sin problemas.
*3 Si el gancho del soporte de instalación inter ere con la
unidad, dóblelo y aplánelo con una pinza o una herramienta
similar.
Typical Mounting Brackets
Supports de montage standard
Soportes de montaje habituales
Example 1-3 / Exemple n°1-3 / Ejemplo 1-3
Affix the screws to the ● marks.
Fixez les vis selon les marques ●.
Fije los tornillos sobre las marcas ●.
Vehicles other than NISSAN and TOYOTA
In some cases the center panel may require modi cation.
(Trimming,  ling, etc.)
Véhicules d’une marque autre que NISSAN 
et TOYOTA
Dans certains cas, il peut s’avérer nécessaire d’effectuer des
modi cations sur le panneau central (découpage, remplissage,
etc.).
Otros vehículos que no sean NISSAN ni 
TOYOTA
En algunos casos, es posible que se tenga que modi car el
panel central. (Recortar, rellenar, etc.)
Be sure to turn the power off before wiring. Be particularly careful where you route •
the wires.
Keep them well away from the engine, and exhaust pipe, etc. Heat may damage the •
wires.
If the fuse should blow, check to see if the wiring is correct. If a fuse is blown, •
replace it with a new one of the same speci cation as the original.
To replace the fuse, remove the old fuse of the power supply cord and insert the new •
one.
Note:
There are various types of fuse holder. Do not let the battery side touch other metal •
parts.
Veillez à mettre l’appareil hors tension avant d’effectuer tout branchement. Soyez •
par
ticulièrement vigilant au cheminement des  ls.
Ne les faites pas passer près du moteur, du tuyau d’échappement, etc. La chaleur •
pourrait les endommager.
Si le fusible saute, véri ez vos branchements. Si un fusible saute, remplacez-le par •
un fusible possédant les mêmes caractéristiques que celui d’origine.
Pour remplacer le fusible, retirez le fusible sauté du cordon d’alimentation et •
installez-en un nouveau.
Remarque:
Il existe divers types de porte-fusible. Ne laissez pas le côté batterie toucher •
d’autres pièces métalliques.
Antes de conectar los cables, asegúrese de desconectar la alimentación.Tenga •
especial cuidado cuando dirija los cables.
Manténgalos alejados del motor, el tubo de escape, etc. El calor podría dañar los •
cables.
Si se funde el fusible, compruebe si la conexión de los cables es correcta. Si se •
funde un fusible, cámbielo por uno nuevo con las mismas especi caciones que el
original.
Para sustituir el fusible, retire el fusible usado del cable de la fuente de alimentación •
e inserte el nuevo..
Nota:
Existen varios tipos de portafusibles. No permita que el terminal del lado de la •
batería toque otras partes metálicas.
4.
CAUTIONS ON WIRING
PRECAUTIONS DE BRANCHEMENT
PRECAUCIONES PARA LA CONEXIÓN DE CABLES
Fuse (15A FUSE)
Fusible (15A)
Fusible (15A FUSE)
Fuse holder
Porte-fusible
Portafusibles
After the connection,  x the cord by a clamp or •
insulation tape for protection.
Une fois le branchement effectué, 
xez le cordon •
à l’aide d’un serre- l ou d’un ruban isolant pour
le protéger.
Después de la conexión,  je el conductor •
con una abrazadera o con cinta aislante para
protegerlo.
5.
INSTALLING THE GPS ANTENNA/INSTALLATION DE L’ANTENNE GPS
INSTALACIÓN DE LA ANTENA GPS
WARNING
Do not install the GPS antenna in a place •
where it may interfere with the operation of
the airbag or hinder the driver’s visual range.
Do not use the navigation system with the •
GPS antenna cord cut off. The power cables
in the cord may be short-circuited.
Note:
The supplied GPS antenna is for installing inside the •
vehicle. Do not install it outside the vehicle.
Install the GPS antenna more than 50 cm away from •
the main unit, other audio devices such as CD player,
and a radar detector. If it is installed near these
devices, GPS reception may be impaired.
To improve the GPS signal reception, install the GPS •
antenna horizontally on a  at plane.
Do not wax or paint the cover of the GPS antenna. •
This may reduce the performance of the GPS
antenna.
Install the GPS antenna at least 10 cm away from the •
windshield.
Wipe off the dirt of the mounting surface before •
installing the GPS antenna.
AVERTISSEMENT
N’installez pas l’antenne GPS dans un endroit où •
elle risque de gêner le fonctionnement de
l’airbag ou d’entraver le champ de vision du
conducteur.
N’utilisez pas ce système avec un câble •
d’antenne GPS abîmé. Les cordons
d’alimentation risqueraient d’être court-circuités.
Remarque:
L’antenne GPS fournie est destinée à être installée à •
l’intérieur du véhicule. Ne l’installez pas à l’extérieur
du véhicule.
Installez l’antenne GPS à plus de 50 cm de l’appareil •
principal, d’autres périphériques externes, tels qu’un
lecteur CD, ou d’un détecteur de radar. Si elle est
installée à proximité de ces appareils, la réception
GPS risque d’être affaiblie.
Pour améliorer la réception des signaux GPS, installez •
l’antenne GPS à l’horizontale sur une surface plate.
Ne cirez pas ou ne peignez pas le couvercle de •
l’antenne GPS. Cela risquerait de diminuer ses
performances.
Installez l’antenne GPS à 10 cm minimum du •
pare-brise.
Nettoyez la surface de montage avant d’installer •
l’antenne GPS.
ADVERTENCIA
No instale la antena GPS en un lugar en que •
pueda interferir con el funcionamiento del
airbag ni estorbar el rango visual del
conductor.
No utilice este sistema con una antena GPS •
cortada. Los cables del terminal podrían
cortocircuitarse.
Nota:
La antena GPS suministrada es para instalarla en el •
interior del vehículo. No la instale en el exterior del
vehículo.
Instale la antena GPS a más de 50 cm de la unidad •
principal, otros dispositivos de audio como un
reproductor de CD y del detector de radares. Si se
instala cerca de estos dispositivos, la recepción GPS
podría verse afectada.
Para mejorar la recepción de la señal GPS, instale la •
antena GPS horizontalmente sobre una super cie
plana.
No encere ni pinte la cubierta de la antena GPS. Si lo •
hace, podría afectar negativamente al rendimiento de
la antena GPS.
Instale la antena GPS al menos a 10 cm del •
parabrisas.
Limpie la suciedad de la super cie de montaje antes •
de instalar la antena GPS.
Double-sided tape
Ruban adhésif double face
Cinta adhesiva de dos caras
Bottom face of the GPS antenna
Surface inférieure de l’antenne GPS
Cara inferior de la antena GPS
GPS antenna
Antenne GPS
Antena GPS
Cord holder
Serre-câbles
Retén de cable
6.
WIRE CONNECTION/BRANCHEMENT DES FILS/CONEXIÓN DE LOS CABLES
English
1
Maint Unit
2
Connection cable
(included in y
our iPod/iPhone)
3
Connection cable (CCA-723/CCA-748)
4
4-Channel Ampli er
5
Subwoofer
6
Rear Monitor
7
Rear Vision Camera
8
VTR etc.
9
GPS antenna
0
Sirius Tuner/XM Mini-Tuner
!
Microphone
1
+12V main power (Yellow)
2
Ground (Black)
3
CeNET bus backup (Yellow)
4
Rear right + (Purple)
5
Rear right - (Purple/Black)
6
+12V accessory (Red)
7
Front right + (Gray)
8
Front right - (Gray/Black)
9
Front left + (White)
0
Front left - (White/Black)
!
No connection (Brown)
@
Rear left + (Green)
#
Rear left - (Green/Black)
$
Ampli er turn-on cord (Blue/White)
%
Illumination (Orange/White)
¥
Auto antenna (Blue)
&
Parking brake cord (Grass-green)
*
Reverse gear cord (Purple/White)
Français
1
Unité principale
2
Câble de connexion
(fourni avec votre iPod/iPhone)
3
Câble de connexion (CCA-723/CCA-748)
4
Ampli cateur 4 canaux
5
Subwoofer
6
Moniteur arrière
7
Caméra de recul
8
VTR, etc.
9
Antenne GPS
0
Tuner Sirius/Mini-Tuner XM
!
Microphone
1
Alimentation pr
incipale +12 V (Jaune)
2
Masse (Noir)
3
Sauvegarde bus CeNET (Jaune)
4
Arrière droit + (Violet)
5
Arrière droit - (Violet/Noir)
6
Accessoire +12 V (Rouge)
7
Avant droit + (Gris)
8
Avant droit - (Gris/Noir)
9
Avant gauche + (Blanc)
0
Avant gauche - (Blanc/Noir)
!
Aucun raccordement (Marron)
@
Arrière gauche + (Vert)
#
Arrière gauche - (Vert/Noir)
$
Cordon ampli cateur (Bleu/Blanc)
%
Eclairage (Orange/Blanc)
¥
Antenne auto (Bleu)
&
Câble de frein à main (Vert pré)
*
Câble de marche arrière (Violet/Blanc)
Español
1
Unidad principal
2
Cable de conexión
(incluido en el iP
od/iPhone)
3
Cable de conexión (CCA-723/CCA-748)
4
Ampli cador de 4 canales
5
Subwoofer
6
Monitor trasero
7
Cámara de visión trasera
8
VTR, etc.
9
Antena GPS
0
Sintonizador Sirius/Minisintonizador XM
!
Micróf
ono
1
Alimentación principal +12V (Amarillo)
2
Tierra (Negro)
3
Respaldo del bus CeNET (Amarillo)
4
Derecho trasero + (Púrpura)
5
Derecho trasero - (Púrpura/Negro)
6
Accesorio +12V (Rojo)
7
Derecho delantero + (Gris)
8
Derecho delantero - (Gris/Negro)
9
Izquierdo delantero + (Blanco)
0
Izquierdo delantero - (Blanco/Negro)
!
Sin conexión (Marrón)
@
Izquierdo trasero + (Verde)
#
Izquierdo trasero - (Verde/Negro)
$
Cable de encendido del ampli cador (Azul/
Blanco)
%
Iluminación (Naranja/Blanco)
%
Antena automática (Azul)
&
Cable de freno de estacionamiento (Verde
hierba)
*
Cable de marcha atrás (Púrpura/Blanco)
Note:
*1 Connect to the AUX audio input terminal and the iPod video input terminal. (Audio connection is required
only when [Analog] is selected for the iPod output signal. (See Owner’s Manual.)
Remarque:
*1 Connect to the AUX audio input terminal and the iPod video input terminal. (Audio connection is required
only when [Analog] is selected for the iPod output signal. (See Owner’s Manual.)
Nota:
*1 Connect to the AUX audio input terminal and the iPod video input terminal. (Audio connection is required
only when [Analog] is selected for the iPod output signal. (See Owner’s Manual.)
Connecting the parking brake cord
Connect the cord to parking brake lamp ground in the meter panel.
Note:
Connecting the parking brake cord to lamp ground allows you to watch video images when the •
parking brake is engaged.
When the parking brake cord is not connected, the monitor will not display video images.•
If “• Audio Only” appears on the screen just after turning on the ACC power of the car, release the
parking brake while con rming safety, and then engage the parking brake again.
Branchement du câble de frein à main
Branchez le  l à la masse de la lampe du frein à main, dans le panneau de contrôle.
Remarque:
Le branchement du câble du frein à main à la masse de la lampe vous permet de visionner des •
images vidéo lorsque le frein à main est enclenché.
Si le câble du frein à main n’est pas raccordé, le moniteur n’af che pas d’image vidéo.•
Si « • Audio Only » s’af che à l’écran juste après avoir mis le contact du véhicule, relâchez le frein à
main en véri ant que cela ne pose aucun risque de sécurité, puis serrez-le à nouveau.
Conexión del cable del freno de estacionamiento
Conecte el cable al indicador luminoso de puesta a tierra del freno de estacionamiento en el
panel de instrumentos.
Nota:
Si conecta el cable del freno de estacionamiento al indicador luminoso de puesta a tierra, podrá ver •
las imágenes de vídeo cuando el freno de estacionamiento esté accionado.
Si el cable del freno de estacionamiento no está conectado, el monitor no mostrará las imágenes de •
vídeo.
Si “• Audio Only” aparece en la pantalla justo después de encender la alimentación de ACC del
vehículo, quite el freno de estacionamiento garantizando la máxima seguridad y, a continuación,
vuelva a accionarlo.
Parking brake lamp
Voyant du frein à main
Indicador luminoso del freno de estacionamiento
+ cord to battery
Câble + de batterie
+ conductor a la batería
Parking brake
Frein à main
Freno de estacionamiento
Parking brake cord (Grass-green)
Câble de frein à main (vert pré)
Cable del freno de estacionamiento (verde hierba)
Electro-tap
(sold separately)
Dérive électrique
(vendu séparément)
Borne eléctrico
(se vende por separado)
Parking brake signal cord
Câble du signal du frein à main
Cable de señal de freno de estacionamiento
Stopper
Butoir
To pe
Parking brake cord (Grass-green)
Câble de frein à main (vert pré)
Cable del freno de estacionamiento (verde hierba)
Parking brake signal cord
Câble du signal du frein à main
Cable de señal de freno de estacionamiento
*3
Center Panel *2
Panneau central *2
Panel central *2
8-Hexagonal screw (M5 × 8)
8 vis hexagonales (M5 × 8)
8 tornillos hexagonales (M5 × 8)
Mounting bracket
(1 pair for the left and right sides)
Support de montage
(1paire pour chaque côté gauche et droit)
Soporte de montaje
(1 par para los lados izquierdo y derecho)
TOYOTA
Screws marked  are attached to the vehicle.
Les vis marquées  sont fournies avec le véhicule.
Los tornillos con la marca  vienen con el v
ehículo.
Stick the double-sided tape to the bottom face of the GPS antenna.•
Collez le ruban adhésif double face sur la surface inférieure de l’antenne GPS.•
Pegue la cinta adhesiva de dos caras a la cara inferior de la antena GPS.•









iPod /
iPhone

iPod
with
video /
iPhone
*1
1
2
3
4
5
7
8
9
0
!
@
#
$
%
¥
&
*
6
3A
1.
BEFORE STARTING/AVANT DE DEMARRER/ANTES DE COMENZAR
Car battery
Batterie du véhicule
Batería del automóvil

This set is exclusively for use in cars with a 1.
negative ground, 12 V power supply.
Read these instructions carefully.2.
Be sure to disconnect the battery “3. -”
terminal before starting. This is to prevent
short circuits during installation.

Cet appareil est exclusivement destiné à 1.
être utilisé dans les voitures avec une
alimentation 12 V à masse négative.
Lire ces instructions attentivement.2.
S’assurer de débrancher la borne “3. -” de
la batterie avant de commencer. Cela
évitera les court-circuits pendant
l’installation.

Esta unidad ha sido diseñada para 1.
utilizarse exclusivamente en automóviles
con fuente de alimentación de 12 V, y
negativo a masa.
Lea cuidadosamente estas instrucciones.2.
Antes de comenzar, cerciórese de 3.
desconectar el terminal “
-” de la batería.
Esto es par
a evitar cortocircuitos durante
la instalación.
CeNET terminal
Borne CeNET
Terminal CeNET
CeNET cable
Câble CeNET
Cable CeNET
Slide cap
Cache
Cubierta deslizante
Connect the CeNET extension cable fully and securely •
until it locks. When the CeNET extension cable is pulled,
hold the slide cap part and pull it towards you.
Raccordez fermement le câble prolongateur CeNET •
jusqu’à ce qu’il se mette en place
. Une fois le câble
prolongateur CeNET correctement raccordé, tenez le
cache et tirez-le vers vous en le faisant glisser.
Conecte el cable de extensión CeNET por completo y de •
forma segura hasta que quede  jado. Al extraer el cable de
extensión CeNET, sostenga la pieza de la cubierta
deslizante y tire de él.
Mount the GPS antenna.•
Stick it surely on a  at plane of the passenger-side dashboard
where GPS signal interruption is minimized.
Wire the GPS antenna cord.•
Fasten the cord using the cord holders.
Montez l’antenne GPS.•
Placez-la sur une surf
ace stable et plane sur le tableau de
bord côté passager, de sorte à minimiser l’interruption du
signal GPS.
Raccordez le câble d’antenne GPS.•
Fixez le câble à l’aide des serre-câbles.
Monte la antena GPS.•
Péguela con 
rmeza en una super cie plana del salpicadero
del lado del pasajero (donde la señal GPS es más estable).
Conecte los cables de la antena GPS.•
Apriete el cable utilizando los retenes.
Max. 3 mm (M4 screw)/Max. 8 mm (M5 screw)
Maxi. 3 mm (vis M4)/Maxi. 8 mm (vis M5)
3 mm como máximo (tornillo M4)/8 mm como máximo (tornillo M5)
Damage
Incorrect
Daños
Chassis/Carrosserie/Chasis
NX700NA.indd2 09.12.810:38:01AM

Clarion NX700 Specifications

General

Brand	Clarion
Model	NX700
Category	Car Receiver
Language	English
