5. INSTALLAZIONE E CABLAGGIO
VT1010E/VT1510EVT1010E/VT1510E 133
1. Determinare la polarità del sistema di alimentazione dell'auto. Queste informazioni
devono essere presenti sullo schema specifico del veicolo.
2. Individuare l'interruttore di polarità sul retro del lettore (il lato collegato al tettuccio).
3. Se l'alimentazione del veicolo richiede una polarità negativa, far scorrere l'interruttore
nella posizione (-) negativa. In alternativa, far scorrere l'interruttore nella posizione
positiva (+).
ATTENZIONE !
Accertarsi che l'interruttore sia completamente su un lato o l'altro.
Non provare a configurare questo interruttore una volta che il lettore
è stato posizionato.
4. Realizzare un foro da un pollice nel rivestimento lungo la parte posteriore della staffa di
montaggio per il passaggio dei cavi.
Installazione della staffa del tettuccio e dei cavi
1. Scollegare e rimuovere la luce interna originale.
2. Avvitare la piastra di montaggio in metallo alla trave o al compensato utilizzando le sei
viti ST4.2 x 16 per VT1010E e le dieci viti (della stessa grandezza) per VT1510E.
Nota:
non coprire l'apertura della luce interna originale.
Collegare i cavi
1. Estrarre il cavo di alimentazione della luce interna originale e il cavo del
segnale/alimentazione attraverso l'apertura della luce interna originale.
2. Introdurre la guarnizione di gomma nel lettore.

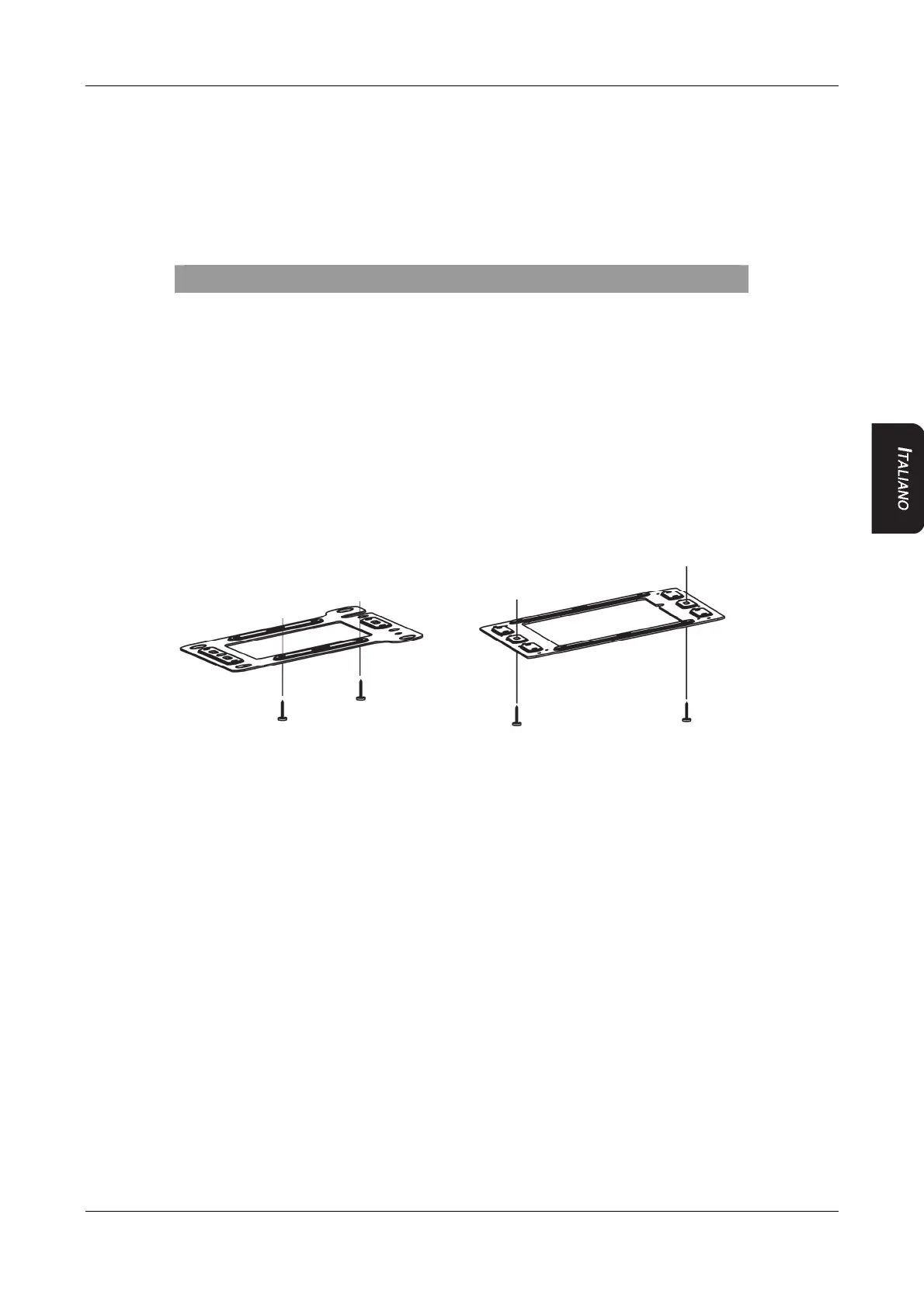

Piastra di montaggio in metallo che
mostra la posizione della vite (VT1010E)
Piastra di montaggio in metallo che
mostra la posizione della vite (VT1510E)
