5. INSTALLAZIONE E CABLAGGIO
134 VT1010E/VT1510E

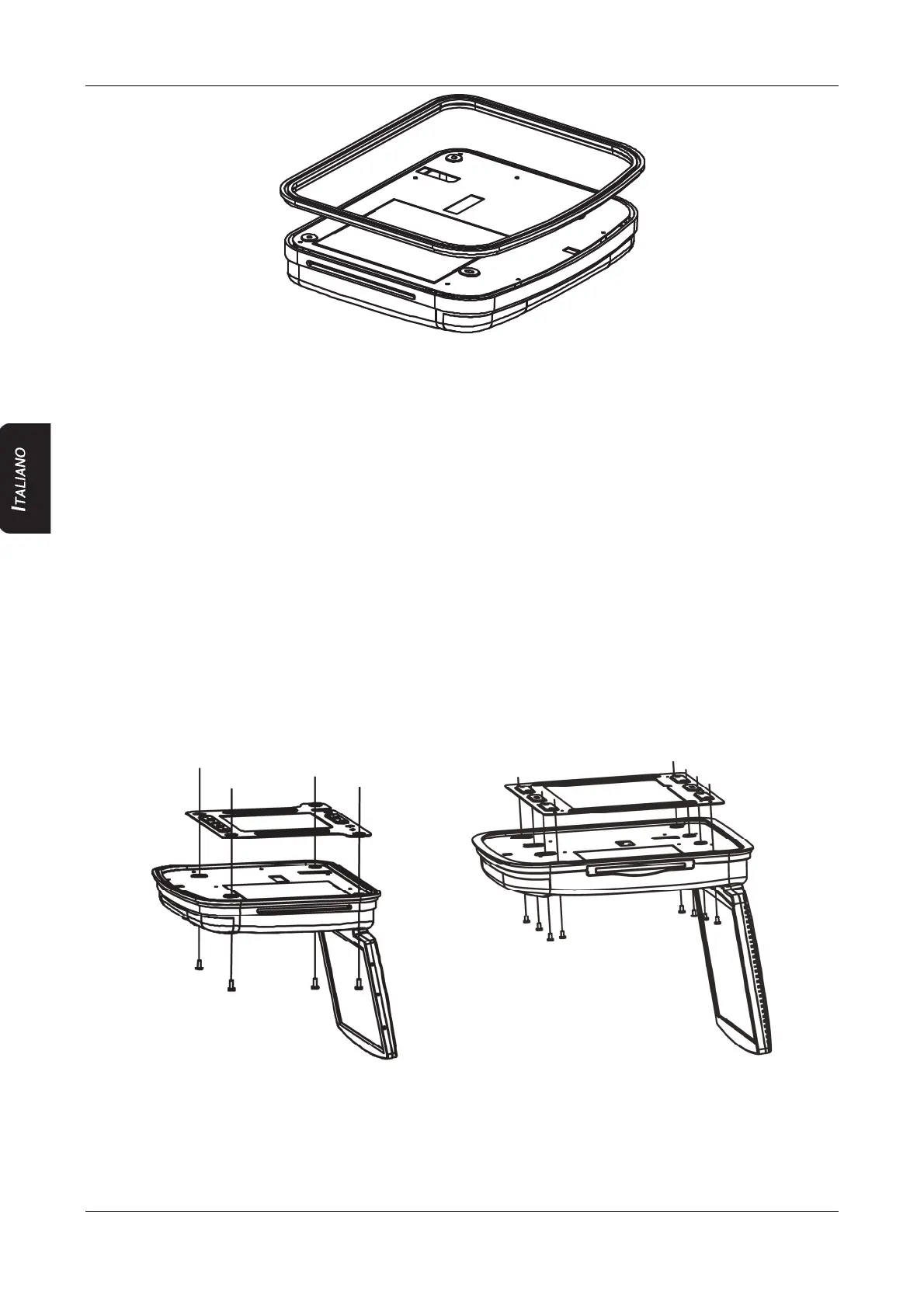

Introduzione della guarnizione di gomma in un lettore
3. Instradare i cavi nel foro nella posizione delle fonti audio/video.
4. Identificare i fili della luce interna nel veicolo e collegarli a quelli corrispondenti presenti
sul monitor.
5. Inserire i cavi della fonte audio/video.
6. Inserire il cavo di alimentazione nel sistema monitor ribaltabile nel seguente ordine:
cavo di terra, cavo batteria, cavo ACC e cavo della porta.
Nota:
il terminale rosso deve essere collegato al cavo ACC o IGN dell’interruttore di
accensione. Se non si collega questo cavo correttamente, la carica della batteria
potrebbe esaurirsi prematuramente.
Installazione del monitor
1. Tenere il monitor ribaltabile in posizione sollevata sulla piastra di montaggio in metallo.
2. Avvitare le quattro viti CM4 x 8 per VT1010E o le otto viti (della stessa grandezza) per
VT1510E assicurandosi che i fili non siano sullo stesso lato.
3. Ricollegare la batteria.
4. Verificare le luci del freno dell'auto, le frecce, i tergicristalli, ecc. per garantire che
funzionino correttamente.
Montaggio del lettore (VT1010E) Montaggio del lettore (VT1510E)
