B-12 / ESPAÑOL
B-12 - FORM NO. 56041660 - Clean Track
®
16, 18
ES
MANTENIMIENTO DE PERSONAL AUTORIZADO
EXTRACCIÓN DE LA BOMBA DE SOLUCIÓN
1 Vacíe el depósito de la solución y de recuperación e incline la máquina hacia el lado.
2 Ver la Figura 8. Retire los (2) tornillos (A) y desconecte ambas mangueras de solución inferiores (B) desde la bomba de la solución.
3 Incline la máquina hacia atrás erguida, agarre el manillar del operario (1) y presione para inclinar el conjunto de depósito de recuperación /
solución hacia atrás.

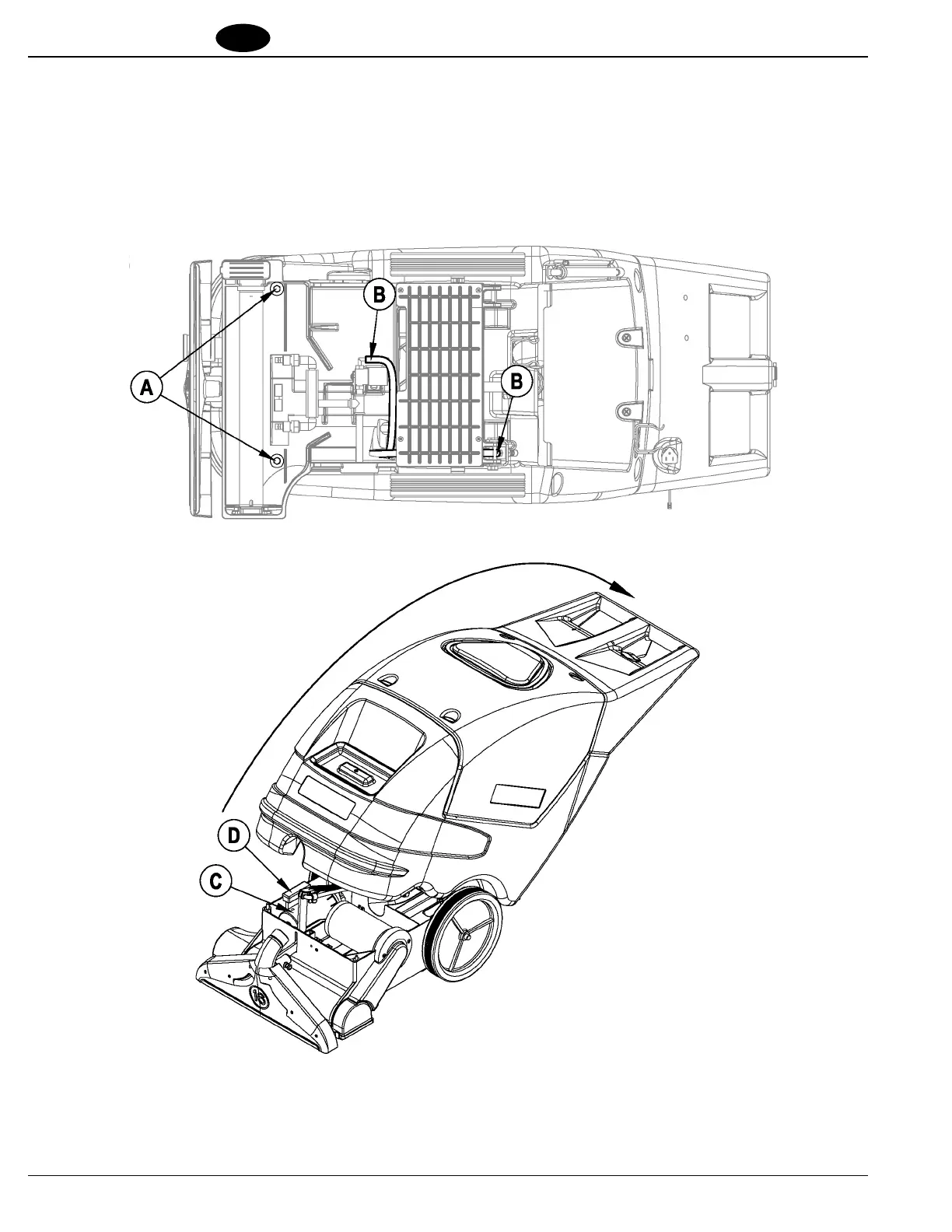

VISTA INFERIOR DE LA MÁQUINA
FIGURA 8
4 Desconecte la manguera de solución superior y los conectores de cableado de la bomba. Ahora, la bomba (C) puede levantarse en línea recta
y fuera del conjunto de base. NOTA: Anote la orientación de montaje de la bomba (D) para cuando la vuelva a montar. Anote los puntos de
conexión del cableado para el nuevo montaje.
5 Siga las instrucciones anteriores en el orden inverso para instalar la bomba.
revised 10/07
