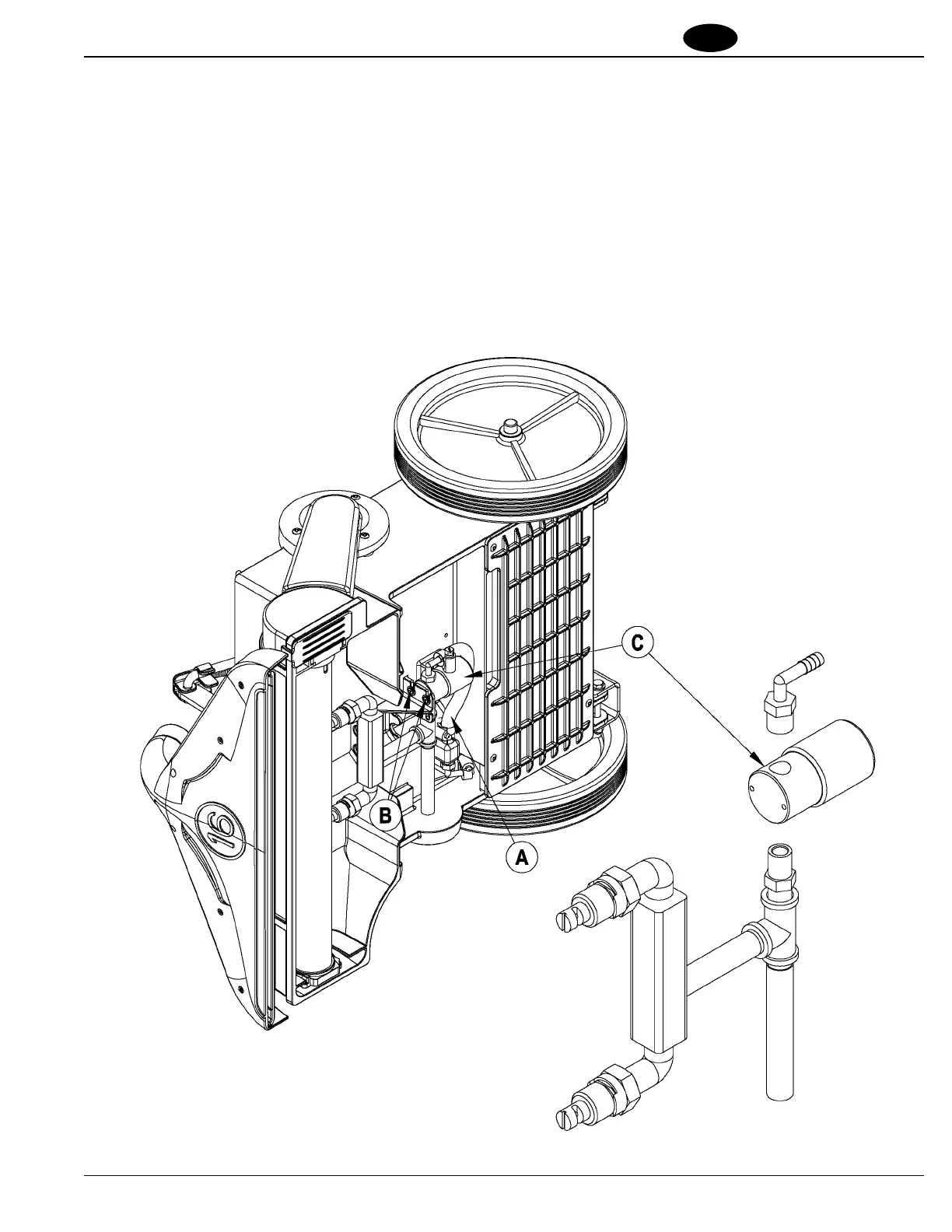

FIGURE 9
MAINTENANCE PAR LE PERSONNEL AUTORISE
RETRAIT DE L’ÉLECTROVALVE (MODÈLES STANDARDS)
1 Vidangez les réservoirs de récupération et de solution et faites basculer la machine sur le côté.
2 Voir Figure 8. Retirez le (2) vis (A).
3 Remettez la machine en position droite, attrapez la poignée de l’utilisateur (1) et appuyez dessus pour faire rebasculer l’ensemble du réservoir
de solution/récupération.
4 Déconnectez les (2) câbles de l’électrovalve. REMARQUE : Souvenez-vous de leurs points de raccordement afi n de pouvoir les réassembler.
5 Voir Figure 9. Faites rebasculer la machine sur le côté et déconnectez le tuyau de solution (A) de la pompe de solution.
6 Retirez les (2) vis (B), puis retirez l’assemblage de buse de la machine. Vous pouvez maintenant facilement retirer l’électrovalve (C) de
l’assemblage de buse.
7 Pour installer l’électrovalve, suivez les étapes ci-dessus en sens inverse.
