B-16 / ESPAÑOL
B-16 - FORM NO. 56041660 - Clean Track
®
16, 18
ES
MANTENIMIENTO DE PERSONAL AUTORIZADO
EXTRACCIÓN DEL MOTOR DEL CEPILLO
1 Vacíe el depósito de la solución y de recuperación e incline la máquina hacia el lado.
2 Ver la Figura 8. Extraiga los (2) tornillos (A).
3 Incline la máquina hacia atrás erguida, agarre el manillar del operario (1) y presione para inclinar el conjunto de depósito de recuperación /
solución hacia atrás.

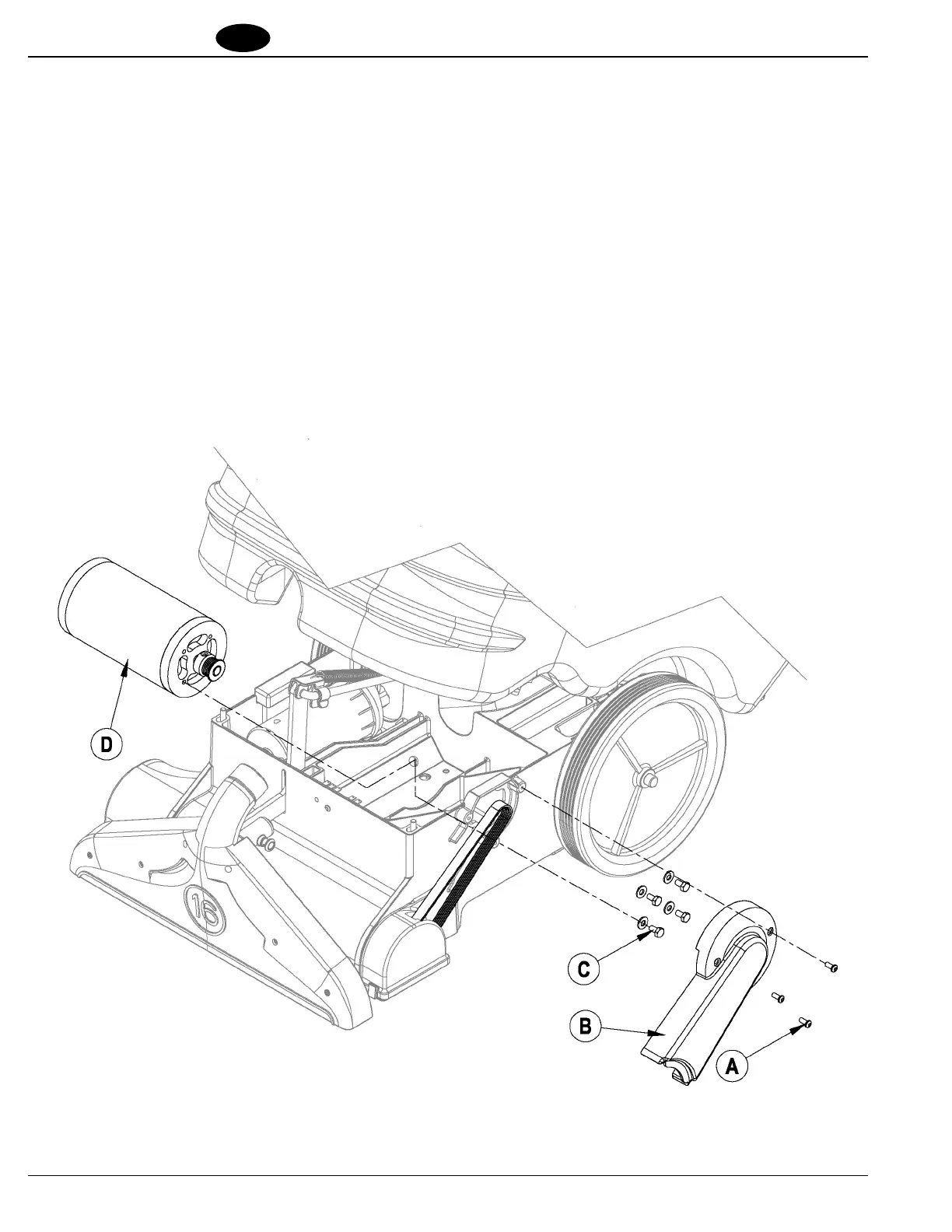

4 Ver la Figura 12. Extraiga los (3) tornillos (A) y, a continuación, retire el protector de correa (B).
5 Retire la correa de la polea del motor y luego extraiga los (4) tornillos y arandelas (C).
6 Desconecte el cableado del motor del cepillo y extraiga el motor del cepillo (D) de la máquina. NOTA: Anote los puntos de conexión para el
nuevo montaje.
7 Siga las instrucciones anteriores en el orden inverso para instalar el motor del cepillo. NOTA: Consulte la hoja de instrucciones 56040906
para obtener las instrucciones de instalación de la correa.
FIGURA 12
