19
Svenska

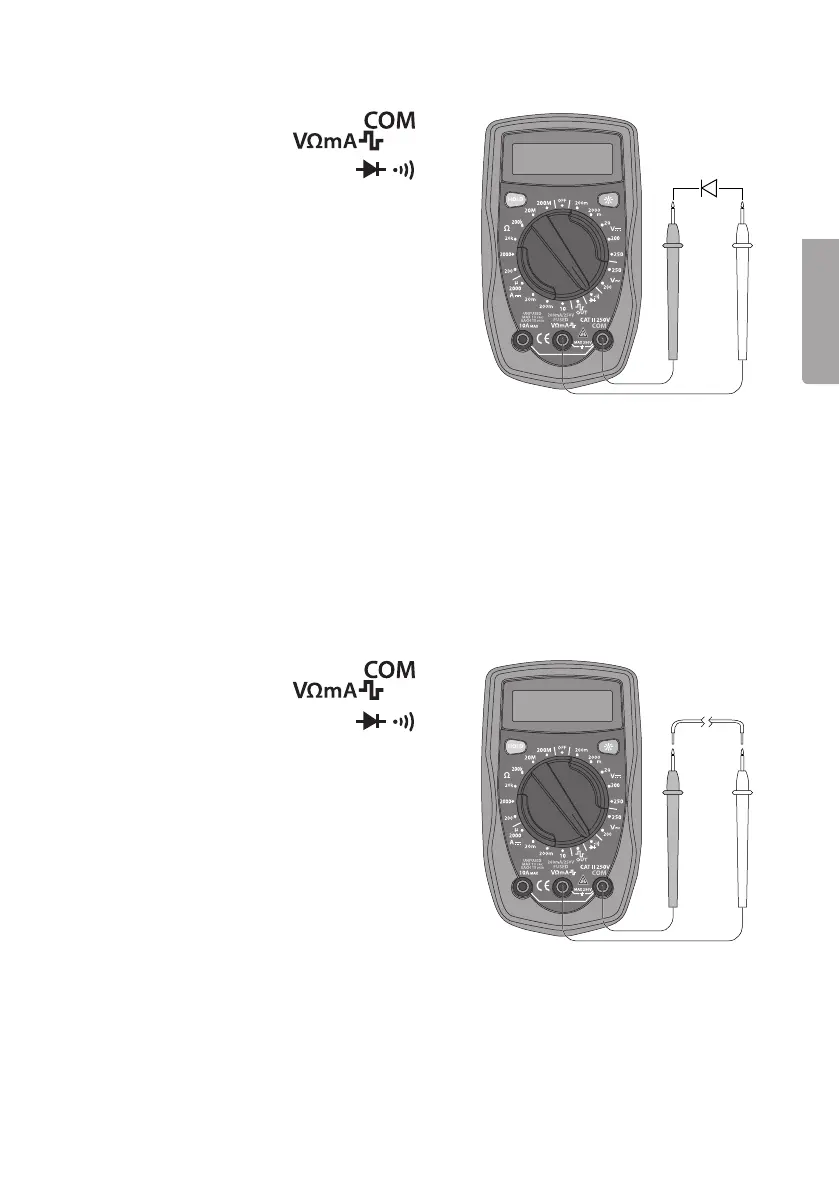

Diodtest
1. Koppladen svarta testkabeln till och
den röda testkabeln till
.
2. Ställin mätfunktionsväljaren på
för
mätning av dioders tröskelvärde (V).
3. Koppladen svarta testkabeln till katod
och den röda testkabeln till anod på
dioden som ska testas. Läsav värdet för
framspänningsförlusten från displayen.
Omdisplayen visar ”1”, prova att skifta
polaritet på dioden.
Varning!
Se till att den krets som ska testas inte är strömförande, innan du testar dioder.
Var ytterst försiktig när du använder multimetern på eninduktiv komponent som
t.ex. transformator, reläspole eller liknande, se till att de är urladdade innan mätning.
Högspänning kan uppstå (induceras) vid mätpunkten när strömkretsen bryts.
Obs! Enbra diod ien krets ska ha framspänningsfall på 0,5–0,8 V. Bakspännings-
fallet kan variera mycket beroende på motståndet för andra ledningsvägar mellan
mätspetsarna.
Avbrottsmätning (kontinuitet)
1. Koppladen svarta testkabeln till och
den röda testkabeln till .
2. Ställin mätfunktionsväljaren på .
3. Kopplatestkablarna till kabeländarna som
ska kontrolleras.
- Inget avbrott ikabeln: Summern ljuder
hela tiden om motståndet är < 10Ω.
- Avbrott ikabeln: Summern ljuder inte
om motståndet är >70Ω.
Varning!
Se till att den krets som ska testas inte är
strömförande, innan du mäter kontinuitet.
