Diodetest

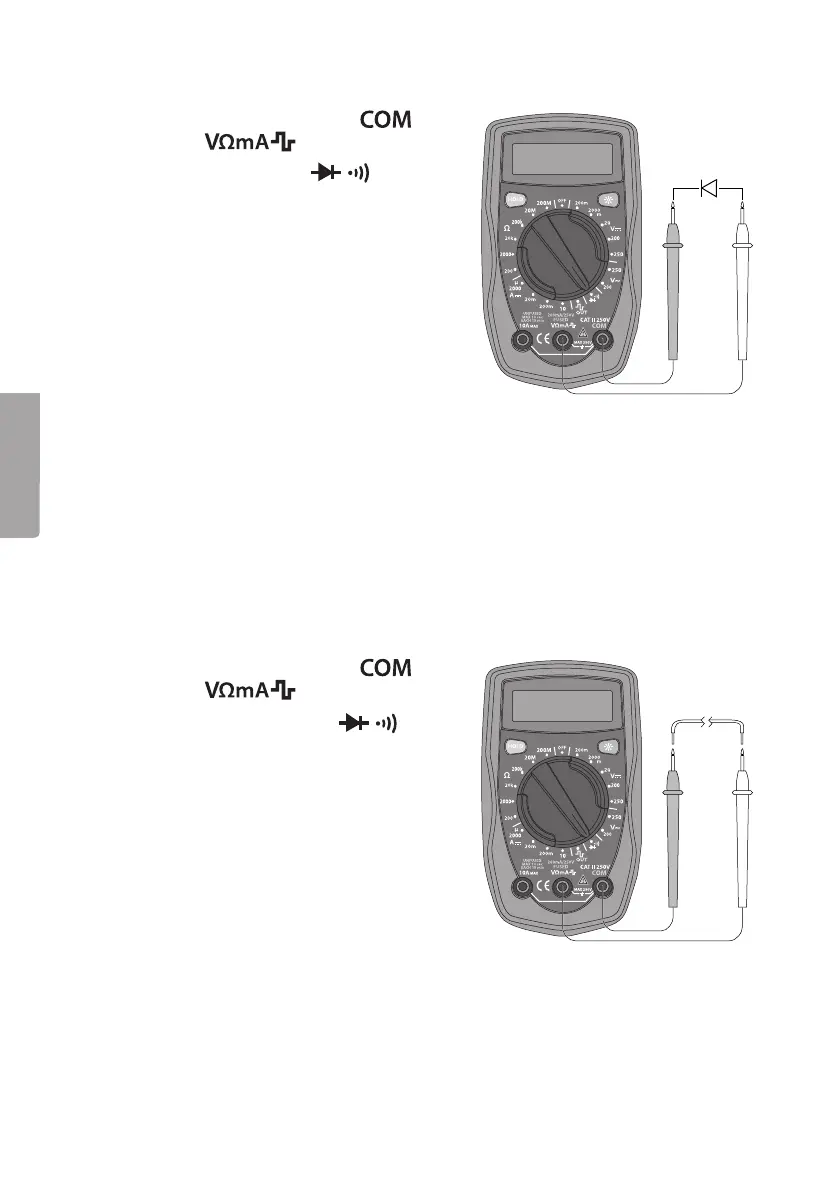

1. Densorte testkabelen kobles til og
den røde til
.
2. Stillfunksjonsbryteren på
for måling
av dioders terskelverdi (V).
3. Kobleden sorte testekabelen til katoden
og den røde til anoden på dioden som skal
testes. Lesav verdien for forspenningstapet
på displayet. Hvisskjermen viser «1», bør
du forsøke åskifte polaritet på dioden.
Advarsel!
Påse at den kretsen som skal testes ikke er strømførende før testing av dioder.
Du må være svært forsiktig når du bruker instrumentet på eninduktiv komponent, f.eks.
transformatorer, relèspoler eller liknende. Passpå at disse er utladet før målingen utføres.
Høyspenning kan oppstå (induseres) ved målepunktet når strømkretsen brytes.
Obs! Envelfungerende diode ien krets skal ha etforspenningsfall på 0,5–0,8 V.
Bakpenningsfallet kan variere mye, avhengig av motstanden for andre ledningsveier
mellom målespissene.
Bruddmåling (kontinuitet)
1. Densorte testkabelen kobles til og
den røde til
.
2. Stillinn funksjonsbryteren på .
3. Testkablene kobles til de kabelendene som
skal kontrolleres.
- Ikke brudd ikabelen: Summeren låter
hele tiden hvis motstanden er < 10Ω.
- Brudd ikabelen: Summeren låter ikke
hvis motstanden er > 70Ω.
Advarsel!
Påse at den kretsen som skal testes ikke er
strømførende før måling av kontinuiteten.
