Clas Ohlson UT33D - Jännitteen Mittaus

39
Suomi
Käyttö
Varoitus!
• Tarkista aina ennen jännitemittausta, että mittari on asettetu oikealle mittausalueelle
ja että se ei ole virta-, resistanssi - tai diodimittaustilassa. Varmista, että käytät aina
oikeaa testausjohdinten liitäntää, joka soveltuu mittarilla tehtävälle mittaukselle.
• Ole erityisen varovainen kun mittaat jännitettä, joka on yli 60 V, varsinkin jos
mittauskohteessa on korkea teho.
• Tarkista, että mittauskohde ei johda virtaa, ennen kuin liität testausjohtimet sarjaan
mittapiirin kanssa (esim. mitatessasi virtaa).
• Tarkista, että testattava piiri ei johda virtaa, ennen kuin mittaat siitä resistanssia tai
teet summeri/dioditestin.
• Tarkista aina, että olet valinnut oikean toiminnon ja mittausalueen. Josolet epä-
varma oikeasta mittausalueesta, aloita korkeimmasta ja jatka alaspäin.
• Ole erityisen varovainen kun käytät mittaria induktiiviseen kompenenttiin, esim.
muuntajaan, releen kelaan tai vastaavaan. Mittauspisteessä voi syntyä (indusoitua)
korkeajännitettä, kun virtapiiri katkeaa.
• Tarkista, että testausjohtimet ovat hyvässä kunnossa ja että niiden eristys ei ole
vahingoittunut.
• Kun vaihdat sulakkeen, tarkista, että uusi sulake on oikean tyyppinen ja siinä on
oikeaarvo.
Jännitteen mittaus
Tarkista pariston varaustaso kääntämällä mittaustoiminnon valitsin uuteen asentoon.
Josparistokuvake ilmestyy näytölle, on sen varaustaso alhainen.

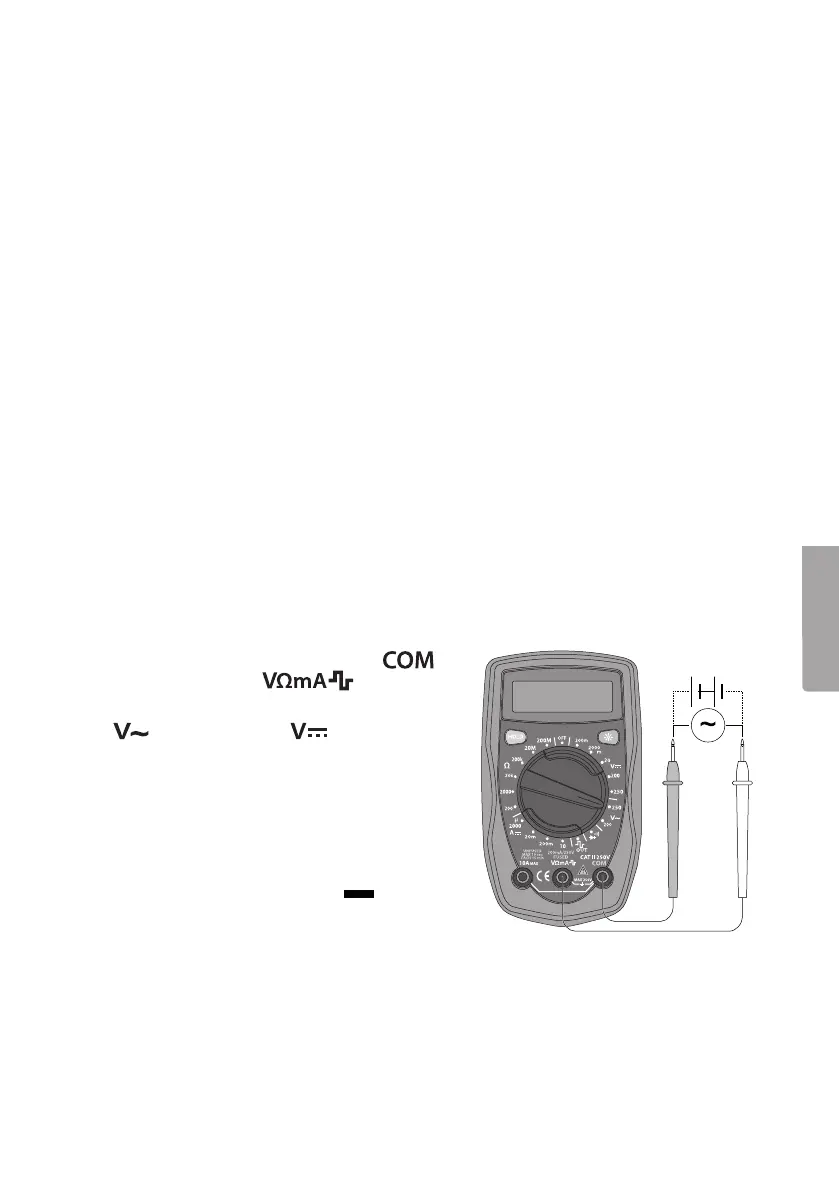

1. Liitämusta testausjohdin liitäntään
ja
punainen liitäntään .
2. Asetamittaustoiminnon valitsin asentoon
(200–250 V~) tai (200 mV –
250 V) ja valitse haluamasi mittausalue
jännitteen mittausta varten.
3. Liitätestausjohtimet mitattavaan
jännitelähteeseen. Luemittaustulos.
Huom.! Josnapaisuus on liitetty väärin tasa-
virtaa mitattaessa, näkyy näytöllä
(miinus)
mittausarvon edessä.
Huom.!
Mittarin sisääntuloimpedanssi on kaikilla mittausalueilla 10 MΩ, lukuun ottamatta
mV:tä, jonka sisääntuloimpedanssi on 3000 MΩ. Tämävoi johtaa mittausvirheisiin,
jos piireissä on suuri impedanssi. Jospiirin impedanssi on pienempi tai samansuuruinen
kuin 10 kΩ, mittausvirhe on merkityksetön (0.1 % tai pienempi).
