Suomi

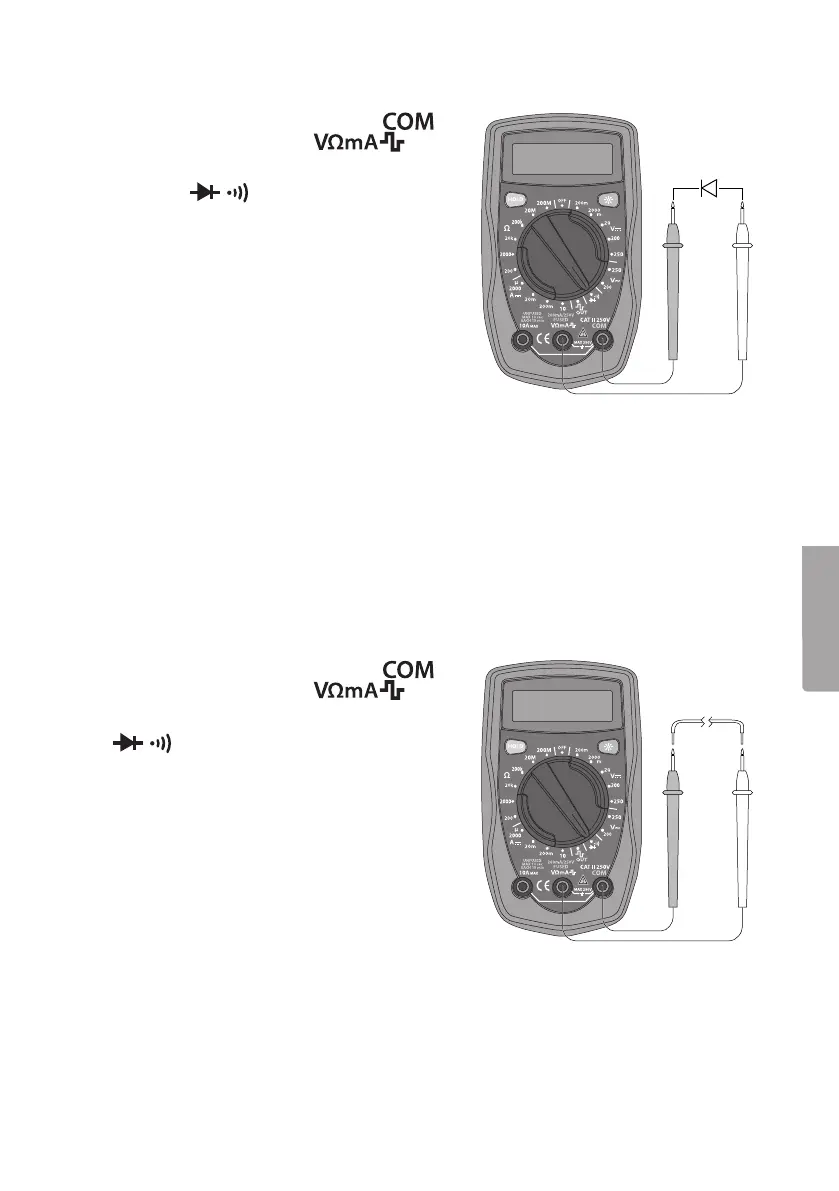

Dioditestaus
1. Liitämusta testausjohdin liitäntään ja
punainen johdin liitäntään .
2. Asetamittaustoiminnon valitsin
asentoon
diodienkynnysarvon
mittaustavarten(V).
3. Liitämusta testausjohdin testattavan
diodin katodiin ja punainen johdin anodiin.
Lueetujännitehäviön arvo näytöltä.
Josnäytöllä näkyy ”1”, kokeile vaihtaa
diodin napaisuuksia.
Varoitus!
Tarkista, että testattava piiri ei johda virtaa, ennen kuin testaat diodeja.
Ole erityisen varovainen, kun käytät yleismittaria induktiivisen komponentin kuten muuntajan,
releen kelan tai vastaavan mittaamiseen. Tarkista, että ne ovat tyhjentyneet ennen
mittausta. Mittapisteessä voi syntyä (indusoitua) korkeajännitettä, kun virtapiiri katkeaa.
Huom.! Piirissä olevassa hyvässä diodissa tulee olla etujännitehäviötä 0,5–0,8 V.
Takajännitehäviö voi vaihdella paljon riippuen mittakärkien välisten muiden johdinteiden
vastuksesta.
Katkosmittaus (jatkuvuus)
1. Liitämusta testausjohdin liitäntään ja
punainen johdin liitäntään .
2. Säädämittaustoiminnon valitsin asentoon
.
3. Liitätestausjohtimet mitattavien
kaapeleiden päihin.
- Ei katkosta kaapelissa: Merkkiääni kuu-
luu koko ajan, jos vastus on <10Ω.
- Katkos kaapelissa: Merkkiääni ei kuulu,
jos vastus on > 70Ω.
Varoitus!
Tarkista, että testattava piiri ei johda virtaa,
ennen kuin testaat jatkuvuutta.
