Deutsch

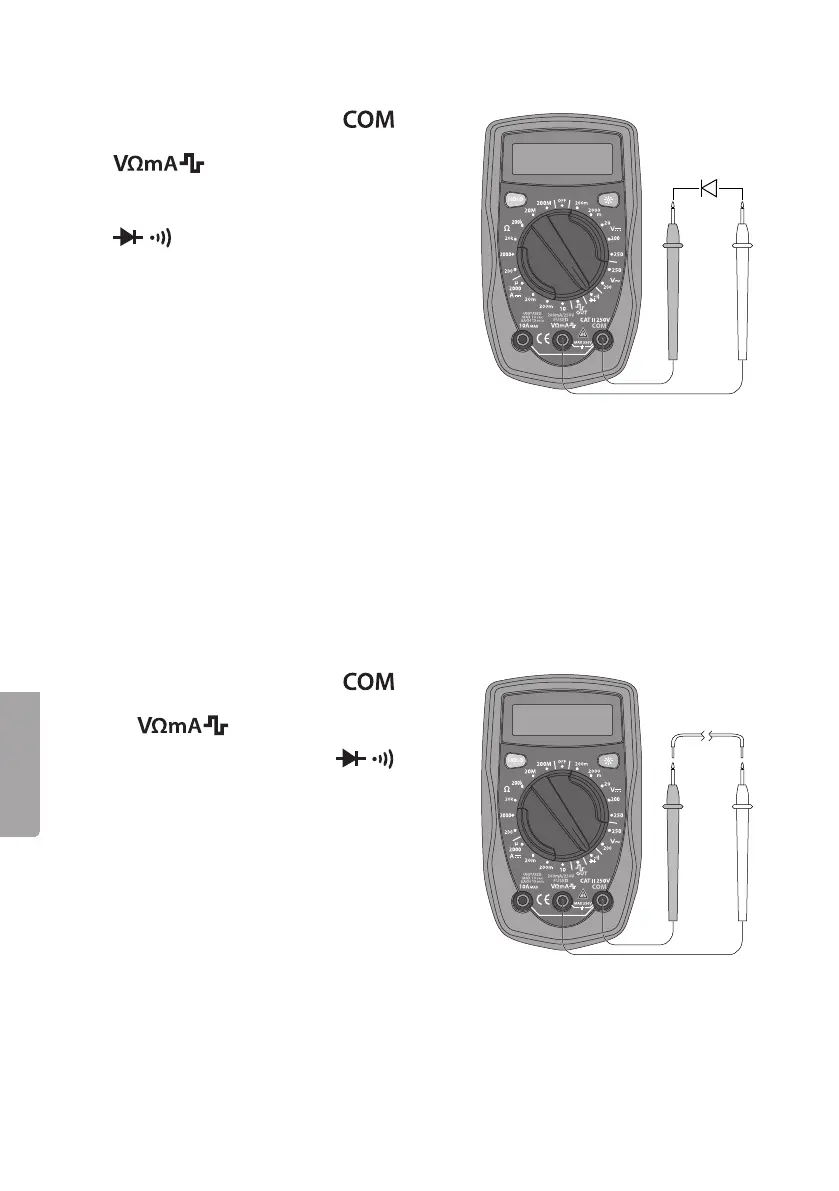

Diodentest
1. Dieschwarze Messleitung an
anschließen und dierote Messleitung an
.
2. ZumMessen des Schwellenwertes von
Dioden (V) den Messfunktionswähler auf
stellen.
3. Dieschwarze Messleitung andie Kathode
und dierote Messleitung andie Anode der
zu testenden Diode anschließen. DenWert
für dieDurchlassspannung auf dem Display
ablesen. Sollteauf dem Display „1“ angezeigt
werden, versuchen diePolarität zu vertauschen.
Warnung:
Sicherstellen, dass der zu messende Kreis nicht stromführend ist, wenn eine Diode
getestet wird.
Äußerste Vorsicht ist bei induktiven Komponenten, z. B.Trafo oder Relaisspule, geboten.
Sicherstellen, dass diese vor dem Messvorgang komplett entladen sind. AmMesspunkt
kann beim Trennen vom Stromkreis durch Induktion Hochspannung entstehen.
Hinweis: Einegute Diode hat in einer Schaltung eine Durchlassspannung von
0,5–0,8V. DieSperrspannung kann je nach Widerstand der anderen Leitungswege
sehr unterschiedlich sein.
Durchgangsprüfung
1. Dieschwarze Messleitung an
anschließen und dierote Messleitung
an
.
2. DenMessfunktionswähler auf stellen.
3. DieMessleitungen andie zu prüfenden
Leiterenden anschließen.
- Kein Kabelbruch: DerSummer ertönt
konstant wenn der Widerstand geringer
als 10 Ωist.
- Kabelbruch: DerSummer ertönt nicht
wenn der Widerstand größer als 70 Ωist.
Warnung:
Sicherstellen, dass der zu messende Kreis
während der Durchgangsprüfung nicht strom-
führend ist.
