Clearaudio Universal - Ausrichtung des Tonarms

User manual / Bedienungsanleitung
Made in Germany Page / Seite 29
5.2 Ausrichtung des Tonarms
Zur korrekten Ausrichtung des Universal Tonarmes empfehlen wir die Zuhilfenahme eines Lineals
oder die clearaudio Drehtonarm-Einstellschablone (Art.Nr. AC005/IEC).
Önen Sie erneut den Klemmring, achten Sie hierbei darauf die Höhe des Tonarmes nicht zu
verstellen.
Stellen Sie den Abstand wie folgt ein (Abb 12):
- Universal 9 Zoll
Abstand von Tellerspindel zu Halter Ruheposition = 195 mm (± 3 mm)
Abstand von Tellerspindel zu Headshellmitte = 217 mm (± 3 mm)
- Universal 12 Zoll
Abstand von Tellerspindel zu Halter Ruheposition = 251 mm (± 3 mm)
Abstand von Tellerspindel zu Headshellmitte = 248 mm (± 3 mm)

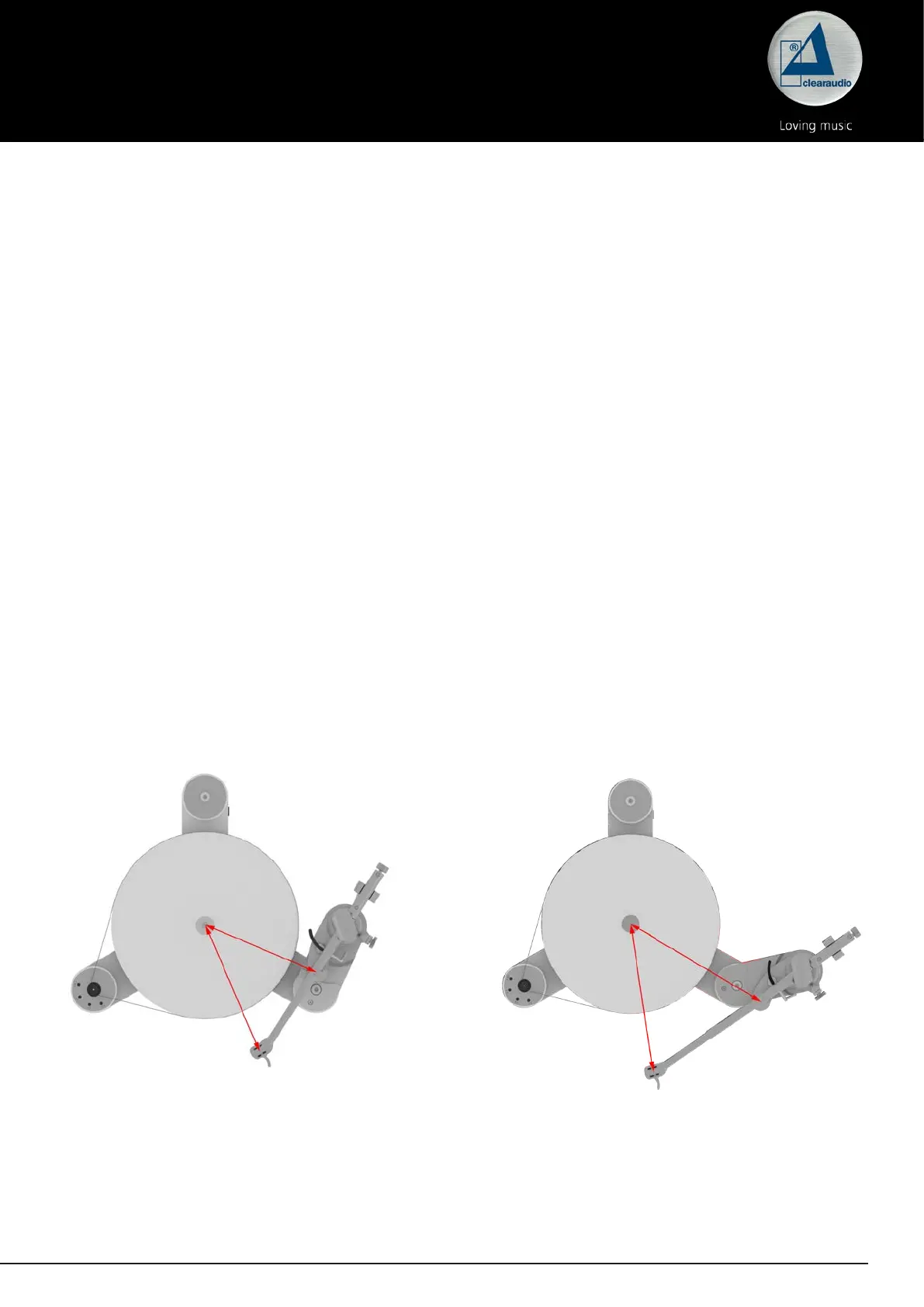

Abb. 12: Ausrichtung des Tonarms
Fixieren Sie Tonarm im Klemmring nach erfolgter Ausrichtung und überprüfen Sie erneut die
bisherigen Einstellungen wie zuvor beschrieben und korrigieren Sie diese gegebenenfalls.
Universal 9 Zoll
195 mm
217 mm
Universal 12 Zoll
251 mm
248 mm
In dieser Position wird der Tonarm nun im Klemmring handfest xiert.
Nach Fixieren können Sie die Einstellung nochmals mithilfe der Mini Level Gauge überprüfen und
gegebenenfalls korrigieren.
Ist diese unverändert, können Sie den Tonarm wieder in die Halterung für die Ruheposition setzen
und den Nadelschutz wieder aufsetzen.
