5.3 Korrekte Ausrichtung und Einstellung des Tonabnehmers
Zur entgültigen Tonarm- und Tonabnehmerjustage benötigen Sie die ebenfalls im Lieferumfang
enthaltene Einstellschablone. Platzieren Sie diese direkt auf den Plattenteller und richten Sie diese
so aus, dass der Pfeil auf den Tonarmdrehpunkt zeigt (Abb. 13).
Entnehmen Sie den Tonarm aus der Ruheposition und richten Sie diesen im Bereich des Fadenkreuzes
aus. Senken Sie den Tonarm ab und überprüfen Sie die Ausrichtung.
Der Tonabnehmer-Körper muss im Raster der Schablone so ausgerichtet werden, sodass die
Nadelspitze im Fadenkreuz sitzt und die seitlichen und vorderen Gehäusekanten parallel zu den
Rasterlinien verläuft.
Zur Korrektur müssen Sie die Schrauben des Tonabnehmers
etwas lösen, damit der Tonabnehmer im Headshell
beweglich ist.
Überprüfen Sie die Einstellung nochmals, nachdem Sie die
Schrauben xiert haben!

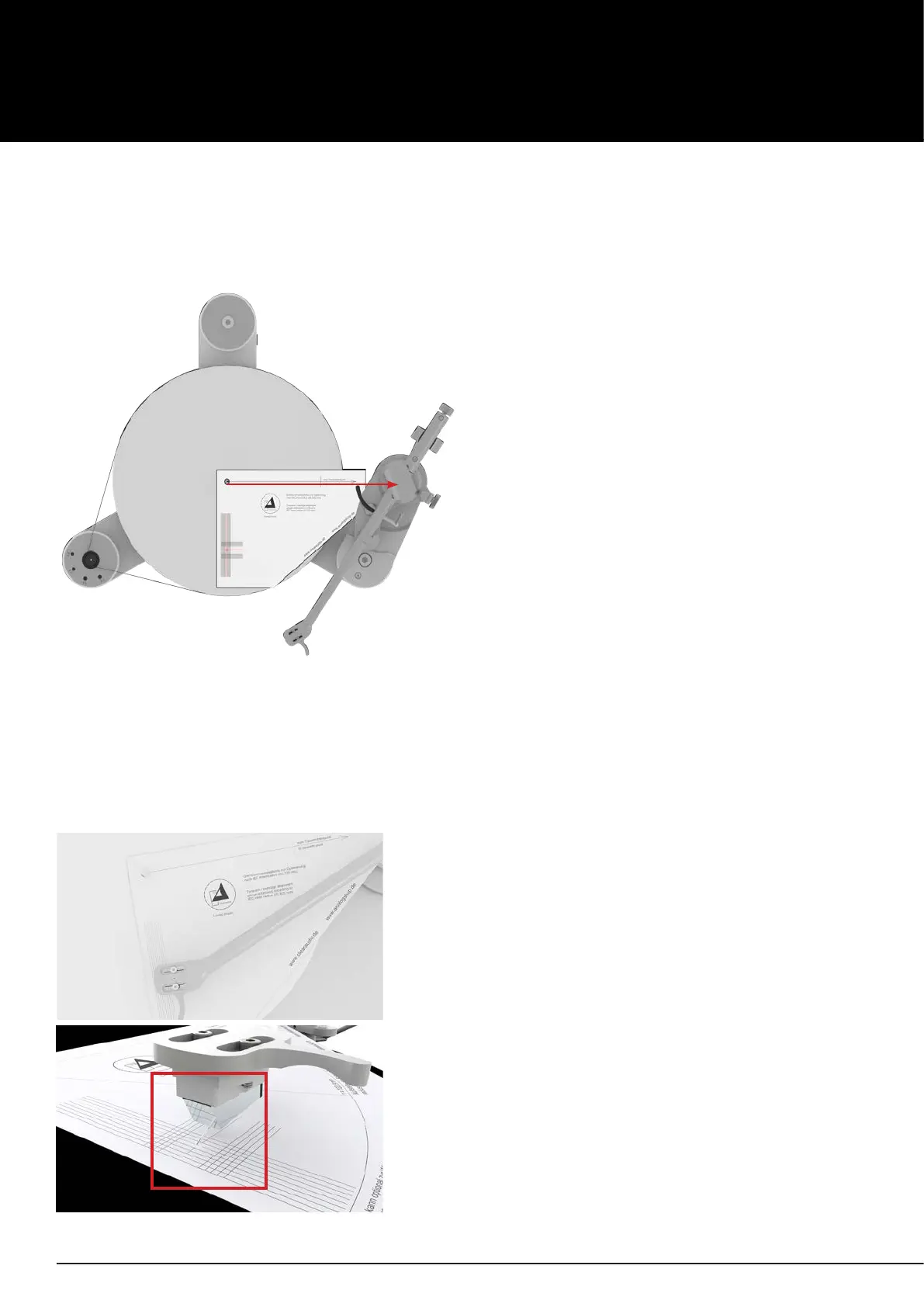

Abb. 13: Platzierung der Einstellschablone
Abb. 14: Korrekte Ausrichtung des Tonabnehmers
