Clearaudio Universal - Befestigung der Tonarmabsis auf einem Clearaudio Innovation Series Laufwerk

User manual / Bedienungsanleitung
Page / Seite 24 © clearaudio electronic GmbH, 2021-09

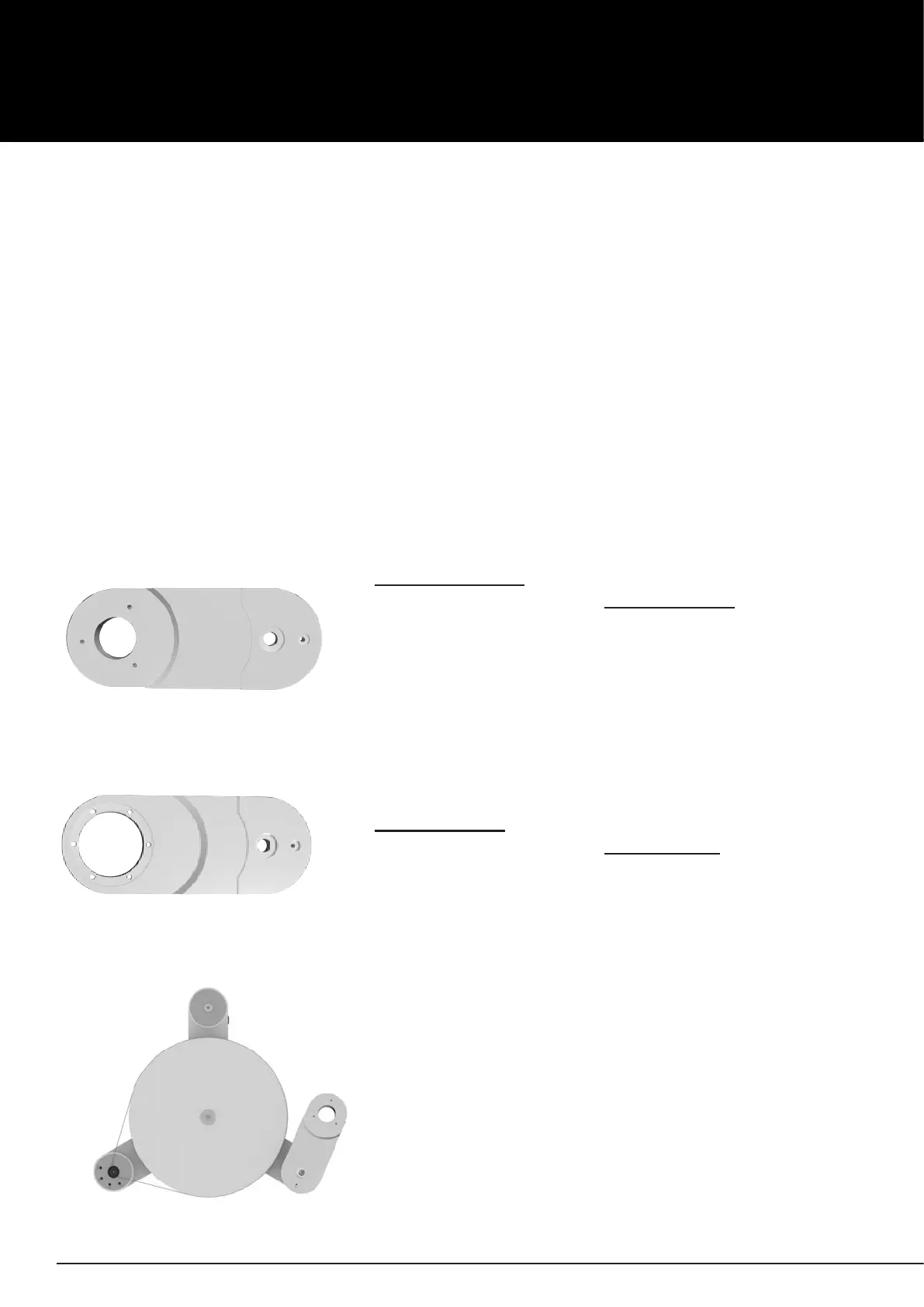

Abb. 4: Tonarmbasis für Innovation
Serie (Art. Nr. AC030-4)
2.2 Befestigung der Tonarmbasis auf einem clearaudio Innovation series Laufwerk
Überprüfen Sie zunächst ob, die korrekte Tonarmbasis zur Montage des Universal Tonarmes auf
Ihrem Laufwerk befestigt ist (Abb. 4).
Bitte beachten Sie, dass für die Montage des Universal Tonarms in Kombination mit VTA-Lifter eine
andere Tonarmbasis benötigt wird (Abb. 5).
Ist die Tonarmbasis bereits vormontiert, bendet sie sich in einer für die Verpackung optimierten
Position, welche zur Einstellung des Tonarmes korrekt ausgerichtet werden muss.
Sollte eine falsche Tonarmbasis montiert sein, nehmen Sie diese ab, indem Sie mithilfe eines
Innensechskantschlüssels # 7 die Schraube (M10 x 20) der Stufenbasis lösen.
Tauschen Sie die Tonarmbasis gegen die korrekte Basis und richten Sie diese grob so aus, wie in
Abbildung 6 zu sehen. Schrauben Sie die Tonarmbasis wieder locker im Gewinde fest, damit diese
sich weiterhin zur Feinjustage drehen lässt.
Ohne VTA-Lifter
Zur Montage des Tonarmes ohne VTA-Lifter, wird die Basis
AC030-4 benötigt (Abb. 4).
Mit VTA-Lifter
Zur Montage des Tonarmes mit VTA-Lifter, wird die Basis
AC030-10 benötigt (Abb. 5).
Abb. 5: Tonarmbasis für Innovation
Serie (Art. Nr. AC030-10)
Abb. 6: Grobe Ausrichtung der Tonarmbasis
