User manual / Bedienungsanleitung
Made in Germany Page / Seite 25
2.3 Montage der Aluminium-Klemmrings (ohne VTA-Lifter) auf einem Laufwerk anderer
Hersteller
Um den Aluminium-Klemmring auf dem Laufwerkchassis anbringen zu können, müssen erst
die Bohrungen zur Befestigung angebracht werden. Die Maße zum Anzeichnen der exakten
Bohrlochabstände entnehmen Sie bitte der unten abgebildeten Bohrschablone (siehe Abb. 7).
Bitte beachten Sie, dass diese Abbildung nicht maßstabsgetreu ist.
Verwenden sie für die Bohrungen einen 3,3 mm HSS-Spiralbohrer. Anschließend schneiden Sie in die
Bohrungen mit einem Gewindebohrer jeweils M4-Gewinde.
Ist das Material des Laufwerkchassis nicht dazu geeignet, es mit Gewinden zu versehen, verwenden
Sie bitte einen 4,5 mm HSS-Spiralbohrer, um die Bohrungen durch das Material zu bohren. In diesem
Fall können Sie den Klemmring mit handelsüblichen Schrauben in der entsprechenden Länge und
den dazu passenden Muttern befestigen (V2A-Inbus).
Bitte beachten:
Diese Bohrschablone ist nur für
Universal
9 Zoll Tonarm geeignet.
Den korrekten Achsabstand Tellerspindel zu Tonarmdrehpunkt für
Universal
12 Zoll
entnehmen Sie bitte den technischen Daten auf Seite 35.

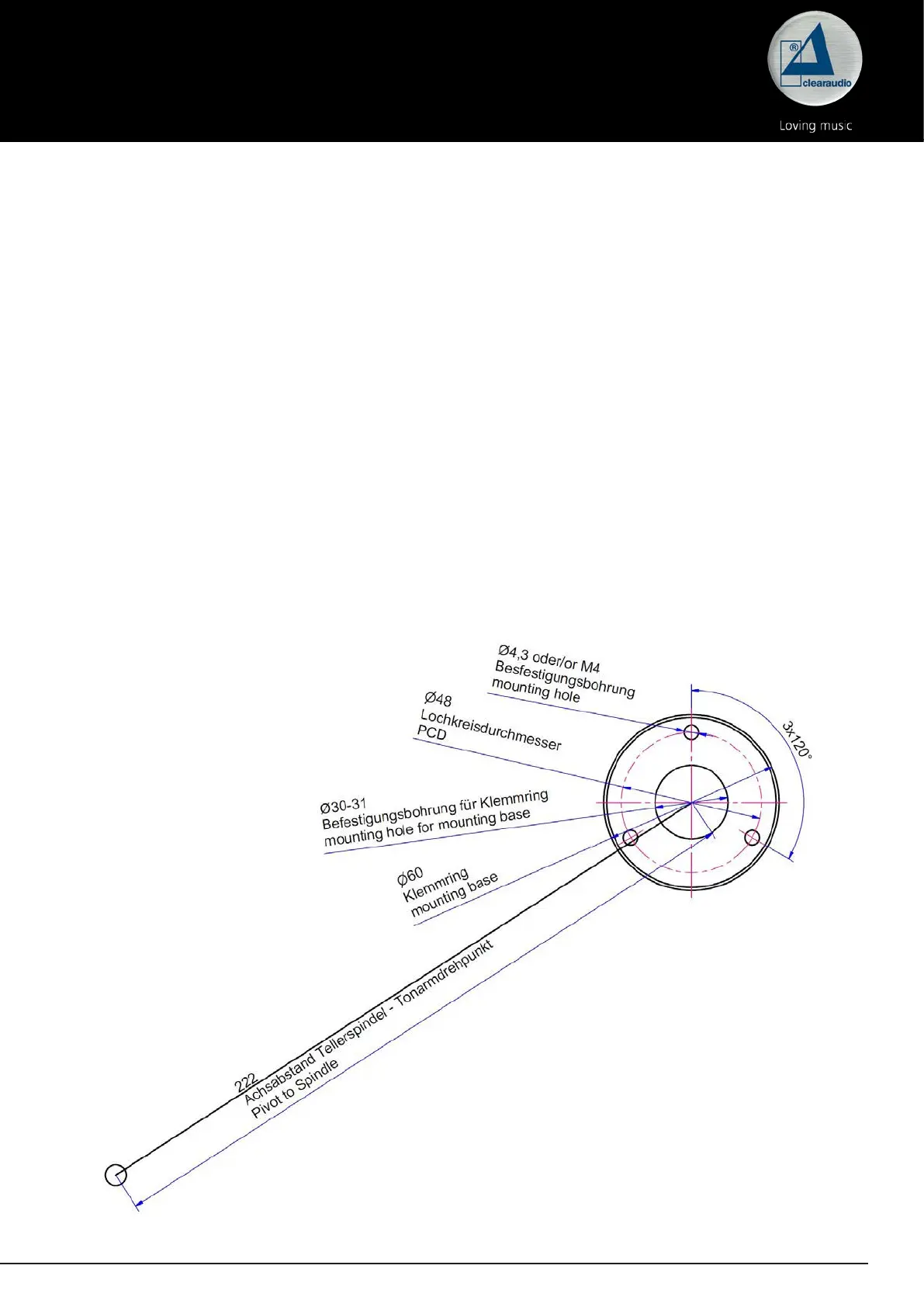

Abb. 7: Bohrschablone für die Montage des Klemmringes auf einem Laufwerk eines anderem Herstellers
