2.4 Montage des VTA-Lifters auf einem Laufwerk anderer Hersteller:
Um den VTA-Lifter auf dem Laufwerkschassis anbringen zu können, müssen erst die Bohrungen
zur Befestigung angebracht werden. Die Maße zum Anzeichnen der exakten Bohrlochabstände
entnehmen Sie bitte der unten abgebildeten Bohrschablone (siehe Abb. 8).
Bitte beachten Sie, dass diese Abbildung nicht maßstabsgetreu ist.
Bitte beachten:
Diese Bohrschablone ist nur für
Universal
9 Zoll Tonarm geeignet.
Den korrekten Achsabstand Tellerspindel zu Tonarmdrehpunkt für
Universal
12 Zoll
entnehmen Sie bitte den technischen Daten auf Seite 35.

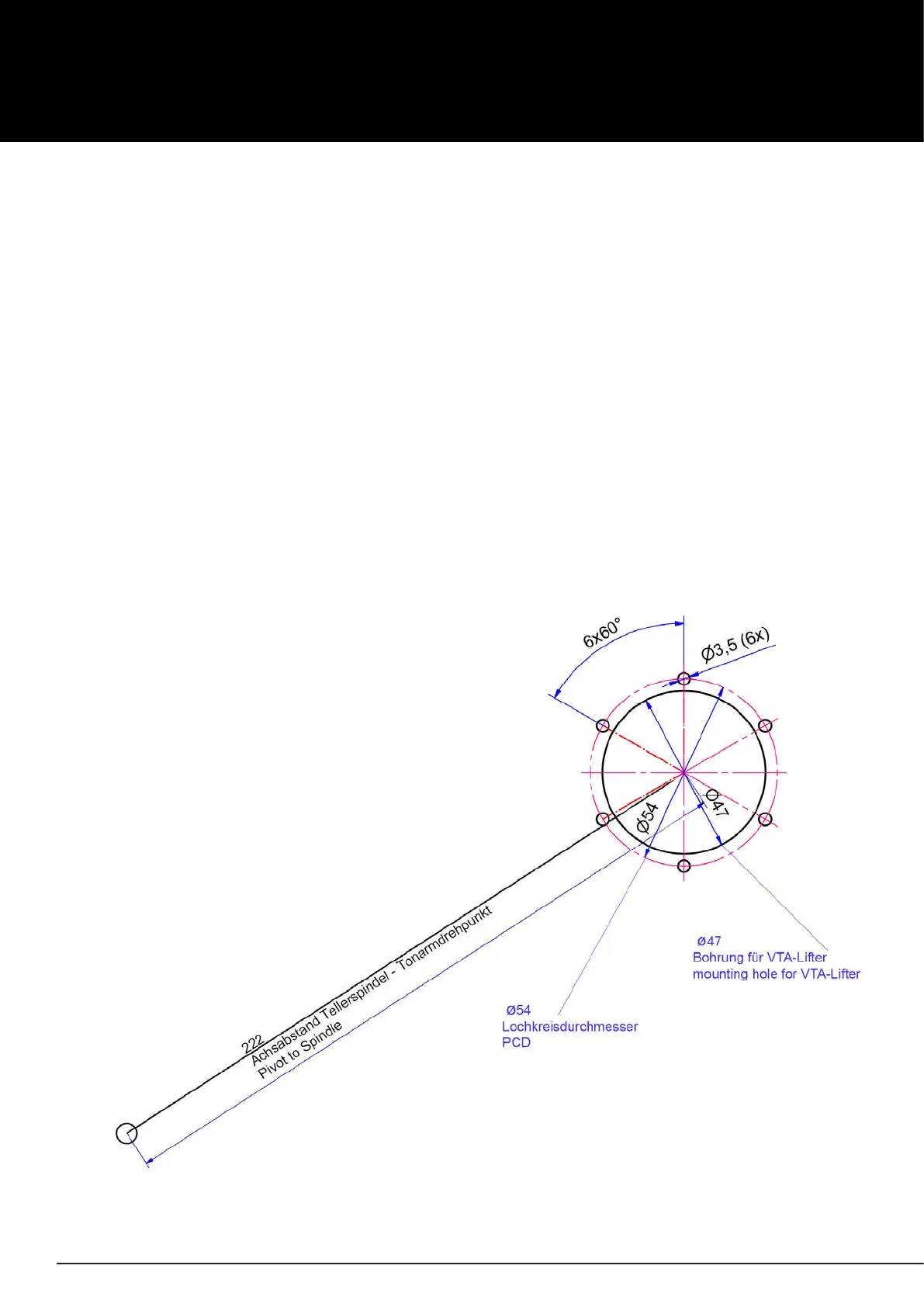

Abb. 8: Bohrschablone für die Montage des VTA-Lifters auf einem Laufwerk eines anderem Herstel-
lers
