3. Montage des Universal Tonarm ohne VTA Lifter
Zur Montage des Universal Tonarms mit VTA Lifter
halten Sie sich bitte an die separate Anleitung des VTA-
Lifter.
Nehmen Sie den Klemmring aus der Verpackung und
legen sie diesen auf die Aussparung der Tonarmbasis.
Nun können Sie den Klemmring mit den 3 mitgelieferten
Schrauben M4x10 auf der Tonarmbasis befestigen.
Achten Sie hierbei darauf, dass die seitliche Bohrung
des Klemmringes (sh. Abb. 9) zugänglich bleibt.
Führen Sie erst das Tonarmkabel und dann den
Tonarm-Fuß des Universals Tonarmes in die Bohrung
des Klemmringes.

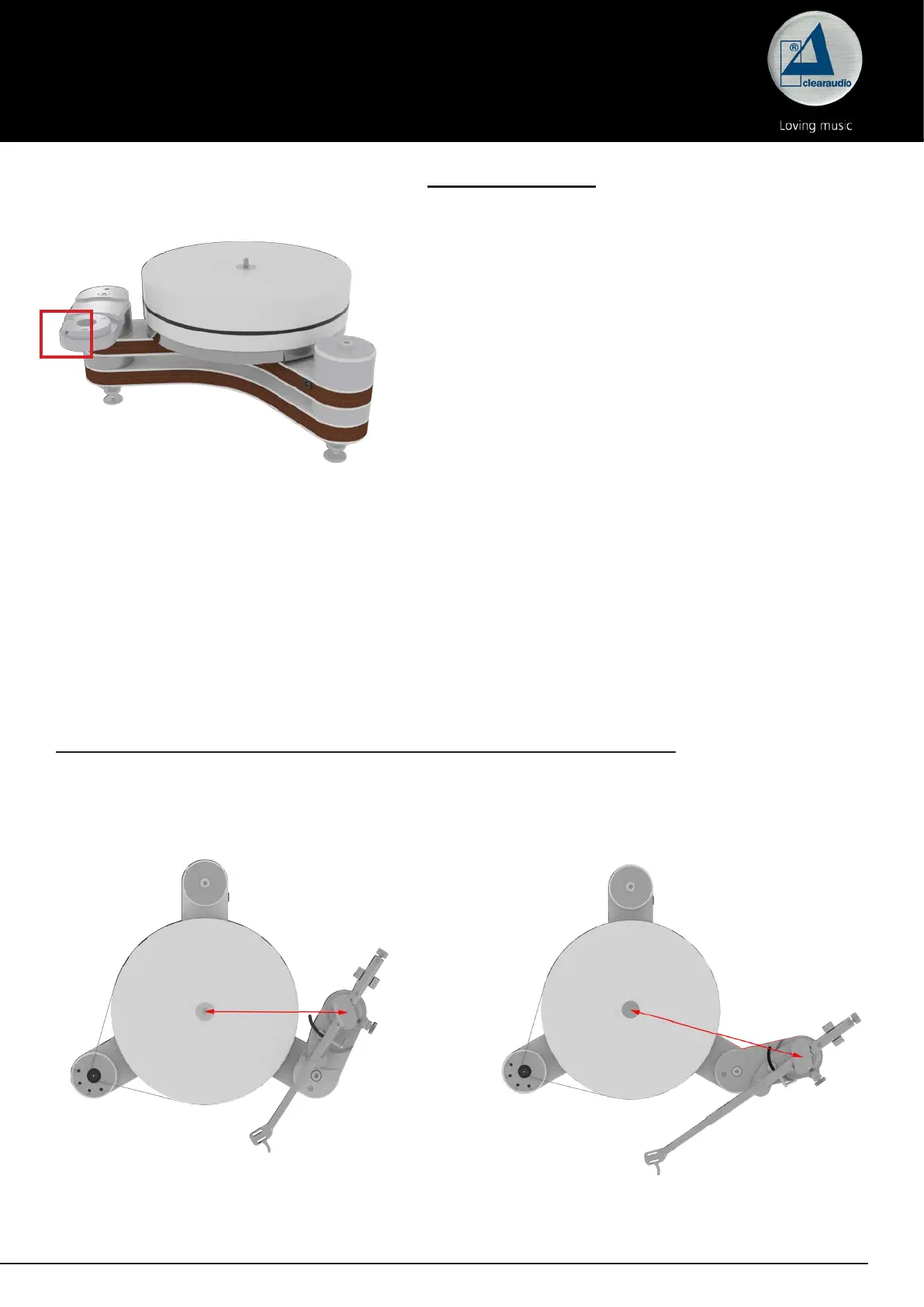

Abb. 9: Montage des Klemmringes ohne VTA-Lifter
4. Einstellung des Achsabstands von Tellerspindel zu Tonarmdrehpunkt
Zur exakten Einstellung des Drehpunktes des Tonarms empfehlen wir die clearaudio Drehtonarm-
Einstellschablone/IEC (Art.Nr. AC005/IEC, auch erhältlich über www.analogshop.de)!
Achten Sie darauf, dass der Abstand der Spindel zum Drehpunkt des Tonarms
exakt 222 mm (für Universal 9“) und 295 mm (für Universal 12“) betragen muss! (siehe
Abb. 10).
Den Abstand können Sie durch Drehen der Tonarmbasis einstellen.
Bitte schrauben Sie die Tonarmbasis anschließend wieder fest und prüfen Sie das Maß nochmals.
Abb. 10: Abstand Laufwerksspindel zum Tonarm
Universal 9 Zoll
222 mm
Universal 12 Zoll
295 mm
