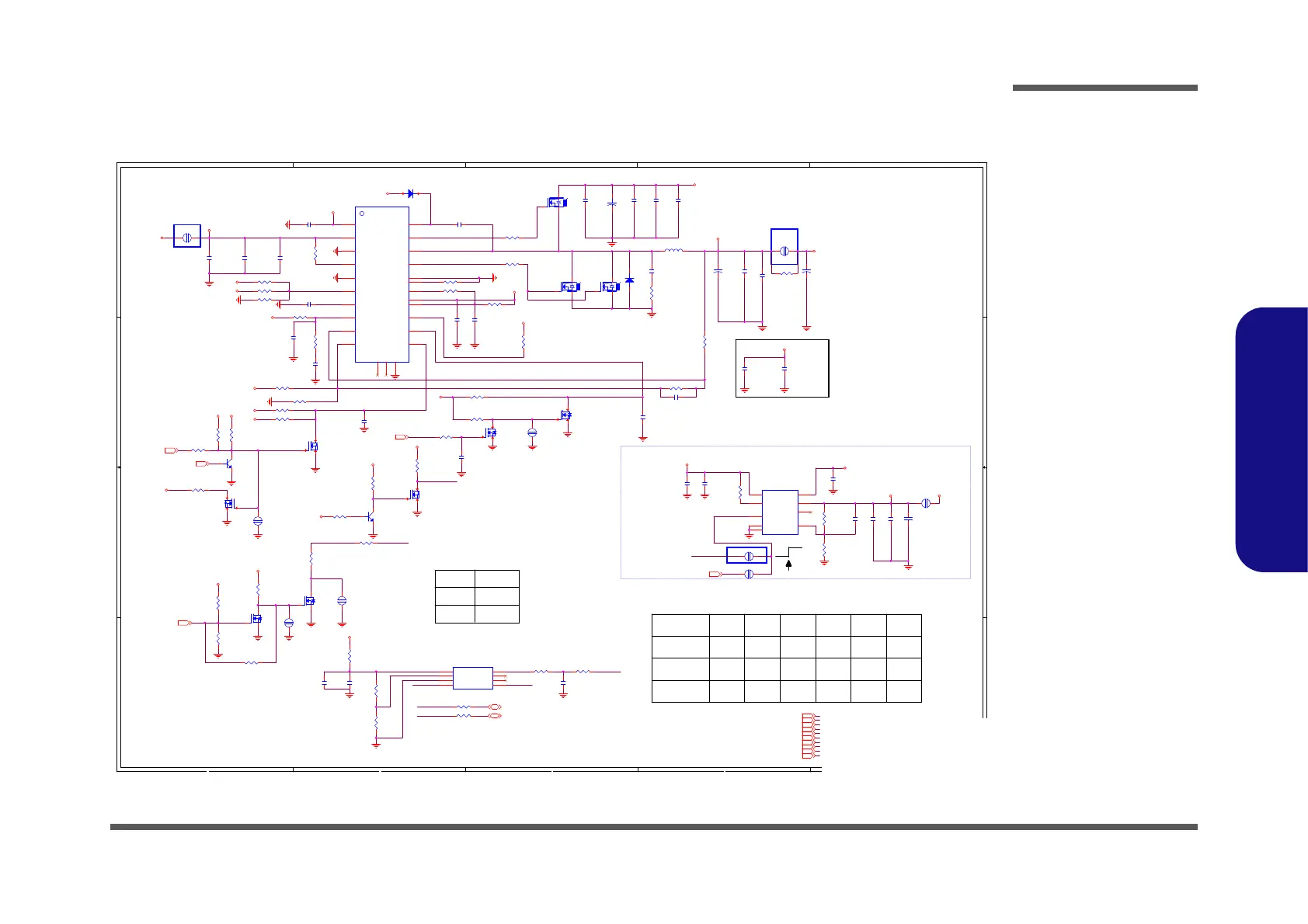

Schematic Diagrams
DDR 1.2V/0.6VS/VCCPLL_OC B - 45
B.Schematic Diagrams
DDR 1.2V/0.6VS/VCCPLL_OC
Sheet 44 of 69
DDR 1.2V/0.6VS/
VCCPLL_OC
5
5
4
4
3
3
2
2
1
1
D D
C C
B B
A A
(6.02K/10K+1)*0.75=1.203V
Short
Short
1.2V
16A
VTT_MEM
1.2V/0.6VS
EMI
1A
ON
1.5A
Rb
Ra
Vout = 0.8V ( 1 + Ra / Rb )
VCCPLL_OC
(FOR OCK 1.8V)
1A
LO 1.35V
TAB LE
DDR GPIO OUTPUT VOLTAGE SELECT
GPIO DDR Vout
HI 1.2V
VDDQ
DEFAULT SHORT
DEFAULT
DEFAULT
R1
R2
TO DDR PWM FB Pin
NOTE:DDR PWM
ℵ䡢娵婧㔜
0X600X620X640X660X680X6AADDRESS
R1
R2
BUS_SLE VOL TAGE
(% OF VCC)
OPEN 3.9K 3K 2.3K 1.3K 10K
10K 1.3K OPEN
0% 25% 40% 60% 75% 100%
2.3K 3K 3.9K
LOW
SUSC#
VDDQSET
PWRGD_VCCPLL_OC
VDDQ_PWRGD
VDDQSET
VDDQSET_R
VDDQ_PWRGD
VTT_EN#
VTT_EN
VDDQSET
1804_SCL1804_SDA
1804_SCL
1804_SDA
VDDQ_R
5V
5V
5V
VDDQ_R
5V
5V
VIN
VDDQ
VDDQ_R
VTT_MEM
3.3V
VTT_MEM
5V
VDDQ
3.3V
3.3V
VDD5
VCCPLL_OCVCCPLL_OC_1.8V
3.3V
3.3V
VDDQ
3.3V
3.3V
5V
VTT_MEM_R
5V
3.3VS
5VS
VDDQ5,7,8,9,10,18
VIN11,15,29, 30,43,45,46,47,48,49,50,51,52
3.3V2,11,15,17,24,25,27,38, 42,43,46,47,51
VTT_MEM7,8,9,10
5V15,21,24,27,39,40,43,46,47, 49,50,51
VDD315,16,17,18,20,21,25,26,30, 31,33,35,43, 45,46,47,51, 52
SUSC#18,31,46,47
SUSB#15,21,28,29,31,37,43,46,48
VCCPLL_OC5
VDD523,43,45,46
DDR_VOLTAGE _SEL18
SUSB
2,14,15,46,51
DDR_VTT_CNTL3
SMB_DATA 16,18,28,34
SMB_CLK 16,18,28, 34
5VS11,14,15,16,27,29,30,32,34, 46,47
3.3VS7,8,9,10,11,14,15,16,17, 18,19,20,21, 24,25,26,27, 28,30,31,32,33,34,36,38,41,42,43,46,47,49,51
Tit le
Size Document Number R e v
Date: Sheet
of
6-71-P77F0-D02
2.0
[44] DDR 1.2V/0.6VS/VCCPLL_OC
Custom
44 69Wednesday, October 25, 2017
ᙔ!Ϻ!ႝ!တ!!DMFWP!DP/
SCHEMATIC1
Tit le
Size Document Number R e v
Date: Sheet
of
6-71-P77F0-D02
2.0
[44] DDR 1.2V/0.6VS/VCCPLL_OC
Custom
44 69Wednesday, October 25, 2017
ᙔ!Ϻ!ႝ!တ!!DMFWP!DP/
SCHEMATIC1
Tit le
Size Document Number R e v
Date: Sheet
of
6-71-P77F0-D02
2.0
[44] DDR 1.2V/0.6VS/VCCPLL_OC
Custom
44 69Wednesday, October 25, 2017
ᙔ!Ϻ!ႝ!တ!!DMFWP!DP/
SCHEMATIC1
PJ8
*CV-40mil
12
PC158 0.1u_10V_X7R_04
PJ9
*CV-40mil
12
PR101 *0_04
PC155
10u_10V_Y5V_08
PQ34
*MDU1531
ULTRASO-8
G
DS
PD11CSOD140SH
A C
PR93 0_06
PR89 0_04
PR90
*10K_1%_04
PQ8
2SK3018S3
G
DS
PR97
0_06
R264 22_04
PC150
1u_10V_Y5V_06
R229
*100K_04
PC134
*10u_6.3V_X5R_06
PQ9
*BTN3904
B
E C
PJ41
8mm
1 2
PC136
*10u_6.3V_X5R_06
PC133
*10u_6.3V_X5R_06
R105
*47K_04
PC137
*0.1u_10V_X7R_04
PR103
*100K_04
PR87 2.2_04
PR94 *0_04
R809
*100K_04
PC144 0.1u_16V_Y5V_04
PJ12
*CV-40mil
12
PJ52 *CV-40mil
1 2
PC132
*82p_50V_NPO_04
PC154
22u_6.3V_X5R_08
R263
*0_04
PD1
RB0540S2
A C
PC79
*1000p_X5R_06
R253
10K_04
R262
10_04
PR86 *0_04
PR102
*10K_04
PL8
1.0UH_10*10*4.5
PCB Footprint = TMPC1004H
1 2
PR206
*10K_1%_04
PC153
*1000p_50V_X7R_04
PR218
*5.1_06
C269
1u_6.3V_X5R_04
PC169
0.1u_16V_Y5V_04
S
D
G
Q16A
MTDK5S6R
2
61
PQ36
MDU1531
ULTRASO-8
G
DS
PR96 0_06
PU13
UP6163
VTTGND
1
VLDOIN
23
VTT
24
VTTSNS
2
GND
3
MODE
4
VTTREF
5
VCC5
14
PGOOD
13
S5
11
S3
10
VDDQSET
9
VDDQSNS
8
COMP
6
CS
16
PGND
18
DRVL
19
LL
20
DRVH
21
VBST
22
PVCC5
15
CS_GND
17
NC
7
NC
12
GND
25
C268
*1u_6.3V_X5R_04
R203 10K_04
PR92
*10_06
R745 *10K_04
PR209
0_06
R228 0_04
+
PC141
*15u_25V_6.3*4.4
12
+
PC140
560u_2.5v_6.6*6.6*5.8
SCAR250-1
PQ10
*2SK3018S3
G
DS
PC135
*0.1u_16V_Y5V_04
PQ13
*2SK3018S3
G
DS
R230 100K_04
PC77
0.1u_50V_Y5V_06
PC75
4.7u_25V_X5R_08
PC156
*10u_10V_Y5V_08
PC232
0.1u_50V_Y5V_06
PR207
*12.7K_1%_04
PJ53 *CV-40mil
1 2
PR212 *0_04
PR106
*100_04
+
PC152
*560u_2.5V_6.6*6.6*5.9
SCAR250-1
C705
0.1u_10V_X7R_04
PR105
*100K_04
PC143 0.1u_16V_Y5V_04
PJ10
2mm
12
PU12
*G9661-25ADJF11U
GND
8
VCNTL
4
NC
5
VIN
3
VOUT
6
VFB
7
POK
1
EN
2
GND
9
R202 43K_04
PR95
0_06
PR91 4.75K_1%_04
PR217
0_06
PR99
*100K_04
PC160 *100p_50V_NPO_04
C295
1u_6.3V_X5R_04
PC159
*1000p_X5R_06
PC76
4.7u_25V_X5R_08
PR98 *22_04
PR104
*100K_04
R251
0_04
PC168
0.1u_16V_Y5V_04
PQ14
*BTN3904
B
E C
PJ38
*CV-40mil
1 2
PC74
1u_10V_Y5V_06
PR100
*22.6K_1%_04
PQ12
*2SK3018S3
G
DS
PR210 0_06
R252
10K_04
S
D
G
Q16B
MTDK5S6R
5
34
PQ11
*2SK3018S3
G
DS
C704
*0.1u_16V_Y5V_04
PC149 0.1u_10V_X7R_04
PC138
*1u_10V_Y5V_06
U19
UP1804AMA8
VCC
1
BUS_SEL
2
GND
3
SDA
4
SCL
5
NC
6
NC
7
OUT
8
C197
*0.1u_10V_X7R_04
PR213 8.06K_1%_06
R727
47K_04
PQ7
MDU1516
ULTRASO-8
G
DS
PR85
*0_12
PJ11
*CV-40mil
12
PR88 10K_1%_06
R265 22_04
PC157
*10u_10V_Y5V_08
