4 - RACCORDEMENTS HYDRAULIQUES

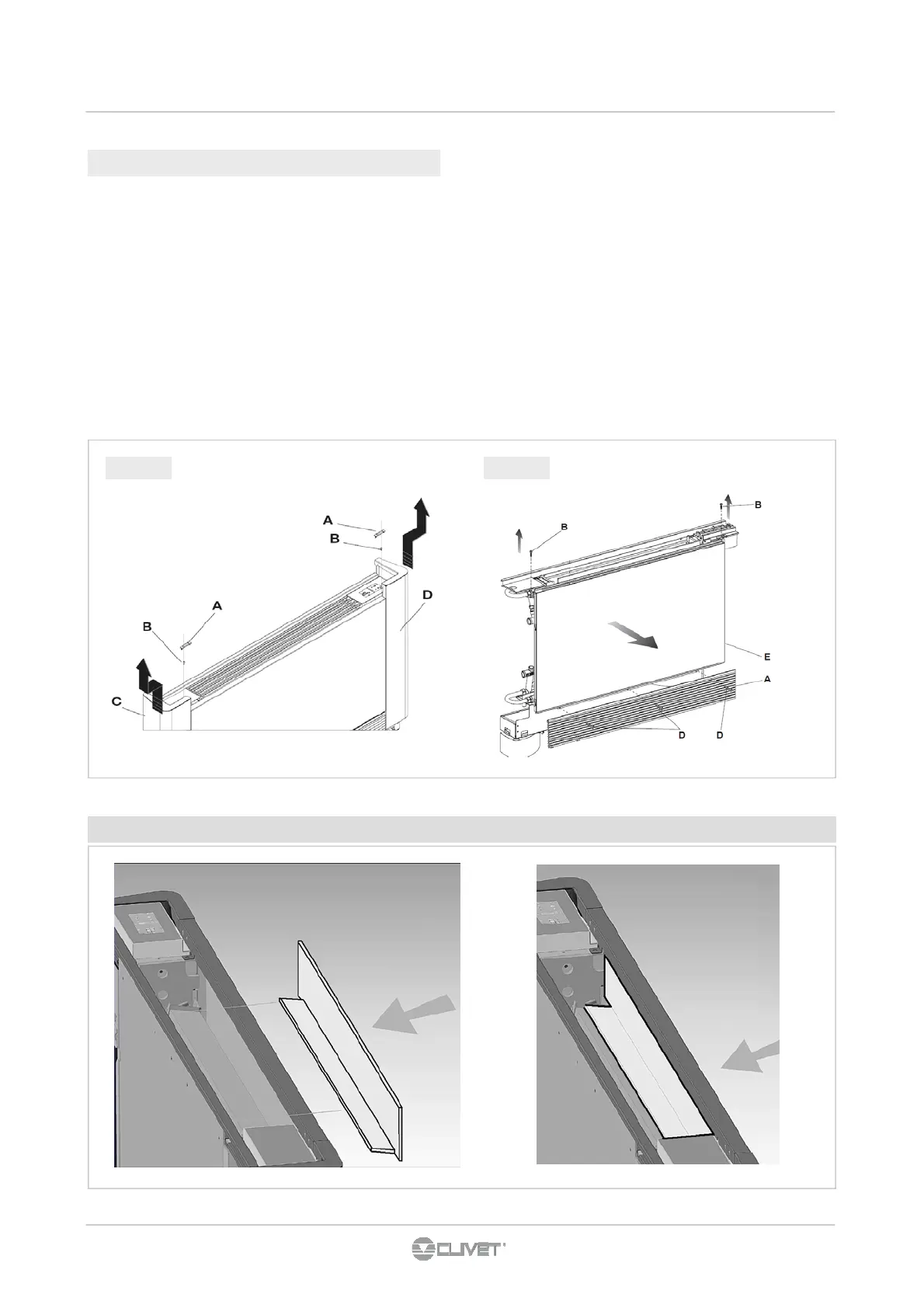

fig 4.4 fig 4.5
4.4.2 Démontage du panneau de commande
• Amener l'interrupteur général de l'appareil sur "Eteint"
• Démonter le portillon d’accès aux groupes collecteurs (fig.
4.6 réf. A) en dévissant les deux vis de fixation (fig. 4.6 rif.
B).
• Démonter le panneau de commande (fig. 20 réf. C) en
dévissant les deux vis de fixation (fig. 4.6 rif. D).
• Détacher la carte de contrôle (fig. 4.6 rif. E).
• Débrancher les connecteurs des branchements
électriques.
• Enlever les câblages à l’intérieur de la machine et les
remettre en place du côté opposé.
• Utiliser, pour la connexion du moteur, le câblage pour
fixations à droite, disponible comme accessoire.
• Inverser les positions de montage du portillon (fig. 4.6 réf.
A) avec le panneau de commande (fig. 4.6 réf. C) et les
remonter dans leurs positions respectives.
• Démonter le bac de récupération des condensats (fig. 4.6
réf. F) et le remonter du côté opposé avec les vis de fixation
correspondantes (fig. 4.6 rif. G).
Le panneau isolant DOIT ÊTRE DANS LA POSITION illustrée , sinon la batterie n'est pas traversé par le flux d'air
