4 - RACCORDEMENTS HYDRAULIQUES
4.5 MONTAGE DU SUPPORT DE SECURITE GRILLE AVANT
Si le ventilateur-convecteur est installé dans une position
horizontale, pour assurer la sécurité des opérations de net-
toyage/remplacement des filtres, il faut obligatoirement que
l'installateur mette en place les deux colliers de sécurité pré-
sents dans le sachet fourni avec le manuel d'utilisation et les
accessoires.
• Séparer les deux colliers (fig. 4.8 rif. A);
4.6 REMPLISSAGE DU CIRCUIT
Pendant le démarrage du système, s’assurer que le déten-
deur sur le groupe hydraulique est bien ouvert. En l’absence
d’alimentation électrique, si la thermovalve a déjà été alimen-
tée précédemment, il est nécessaire d’utiliser le capuchon
prévu à cet effet pour appuyer sur l’obturateur de la valve
pour l’ouvrir.
• Ouvrir tous les dispositifs d’interception de l’appareil
(manuels ou automatiques);
• Commencer le remplissage en ouvrant lentement le robi-
net de remplissage en eau de l’appareil;
• Pour les modales installés en position verticale, agir (au
moyen d'un tournevis) sur l'évent de la batterie situé plus
haut (fig.4.9 réf. A);
• pour les appareils installés en position horizontale, agir sur
l'évent situé plus haut (fig.4.9 réf. B);
• Quand il commence à sortir de l’eau des valves d’évent de
l’appareil, les fermer et continuer le chargement jusqu’à la
valeur nominale prévue pour le système.
• Contrôler l’étanchéité hydraulique des joints.
• Il est conseillé de répéter cette opération une fois que l’ap-
pareil a fonctionné pendant quelques heures, et de contrô-
ler régulièrement la pression du circuit.
• ouvrir la grille avant et dévisser complètement les vis de
fixation des ressorts (fig. 4.8 rif. B);
• fixer les deux colliers en revissant les vis (fig. 4.8 rif. B);
• fixer l'autre partie des colliers à la grille au moyen des vis
fournies (fig. 4.8 rif. C);
• Fermer la grille

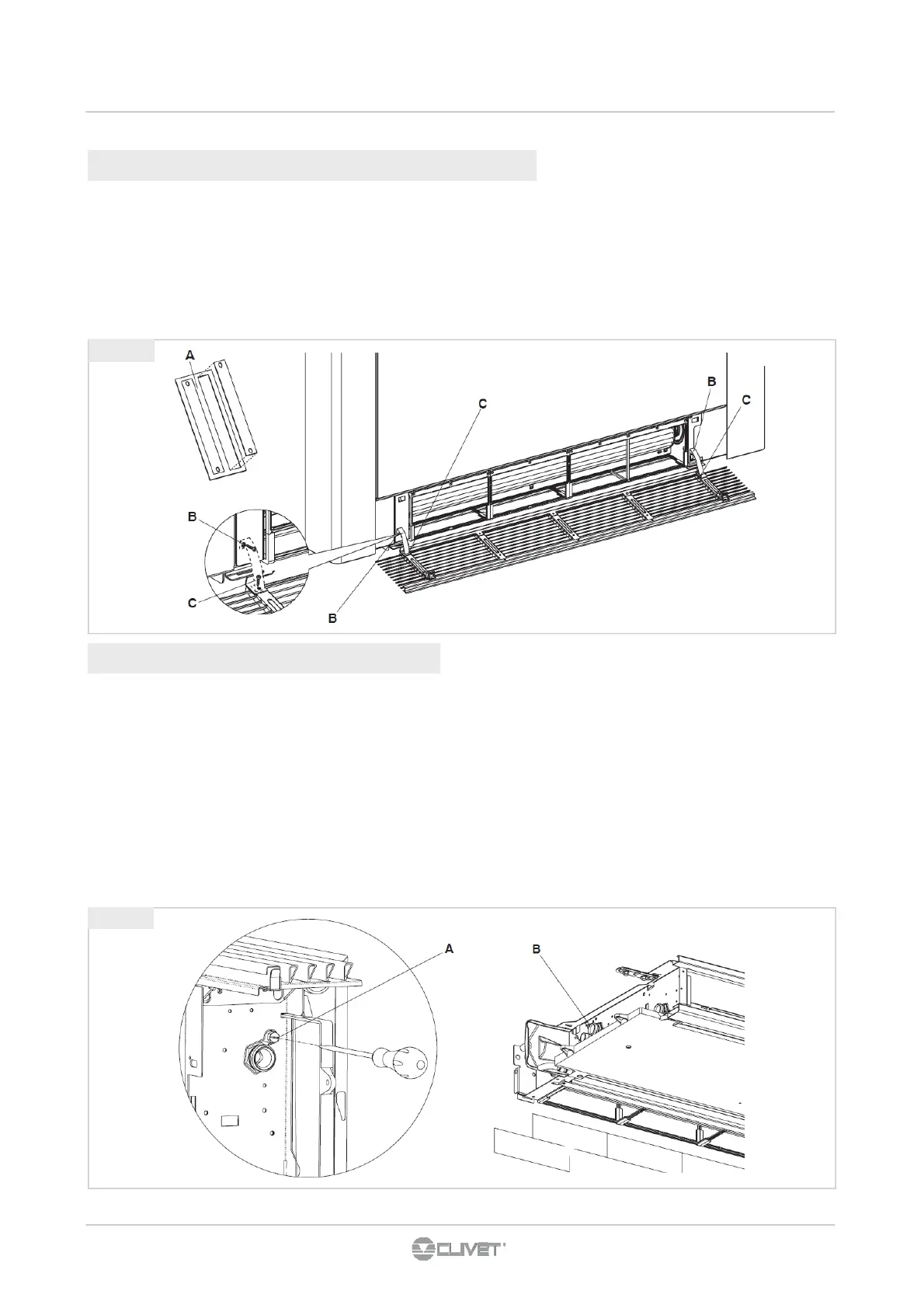

fig 4.8
fig 4.9
