5 - RACCORDEMENTS ELECTRIQUES

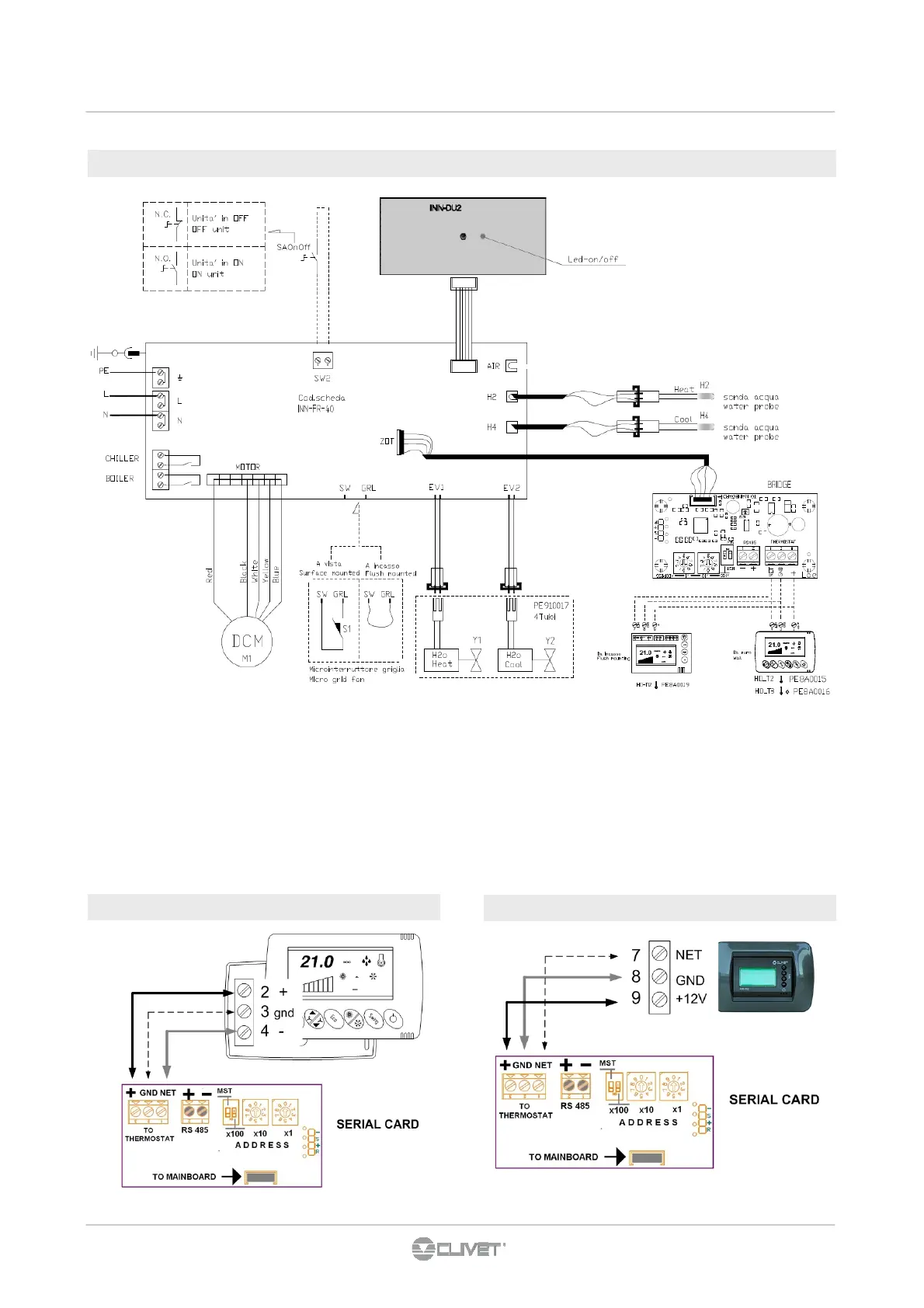

5.7 Raccordement à thermostat d'ambiance électronique HID-Txx
THERMOSTAT HID-Ti2
THERMOSTAT HID-T2 / T3
4 tubes : Y1 + Y2
2 tubes : Y1
BOILER sortie consentement Chauffage (boiler-chaudière)
contact propre maxi 1A
CHILLER sortie consentement Refroidissement (chiller)
contact propre maxi 1A
SW2 On/Off à distance
H2 capteur de température eau (4T → Chauffage)
2T → Refroidissement / Chauffage
H4 capteur de température eau (4T → Refroidissement )
S1 micro-interrupteur de sécurité grille
off = ventilation éteinte à point de consigne satisfaite
Y1 électrovalve eau (4T → Chauffage)
(2T → Chauffage/ Refroidissement )
Y2 électrovalve eau (4T → Refroidissement )
Option plancher: voir 5.6
