4 - CONEXIONES HIDRÁULICAS

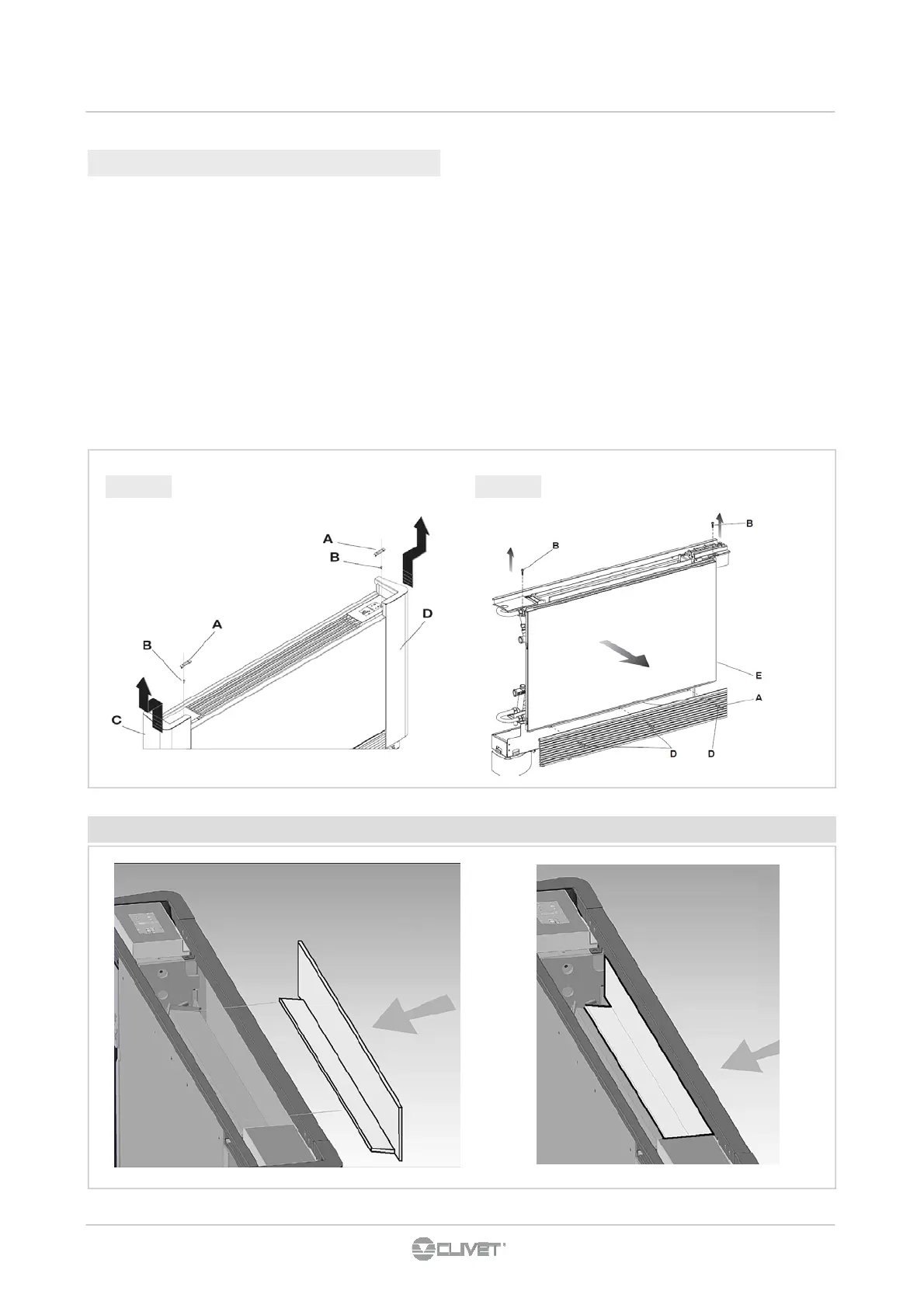

fig 4.4 fig 4.5
4.4.2 Desmontaje del panel de
• Ponga el interruptor general de la instalación en APAGA-
DO.
• - Desmonte la puerta de acceso a los grupos colectores
(Fig. 4.6, Ref. A) desenroscando los dos tornillos de fija-
ción (Fig. 4.6, Ref. B).
• - Desmonte el panel de mando (Fig. 4.6, Ref. C) desenro-
scando los dos tornillos de fijación (Fig. 4.6, Ref. D).
• - Desconecte la tarjeta de control (Fig. 4.6, Ref. E).
• - Desconecte los conectores de las conexiones eléctricas.
• - Extraiga los cables de la máquina e introdúzcalos por el
lado opuesto.
• - Para conectar el motor utilice el específico cableado de
conexión que se encuentra a la derecha, disponible como
accesorio.
• - Invierta la posición de montaje de la puerta (Fig. 4.6, Ref.
A) y el panel de mando (Fig. 4.6, Ref. C) y remóntelos en la
nueva posición.
• - Desmonte la cubeta colectora de condensación (Fig. 4.6,
Ref. F) y remóntela en el lado opuesto, con los correspon-
dientes tornillos de fijación (Fig. 4.6, Ref. G).
El panel de aislamiento debe estar en la posición indicada, de lo contrario la batería no se atravesada del aire
