5 - COLLEGAMENTI ELETTRICI

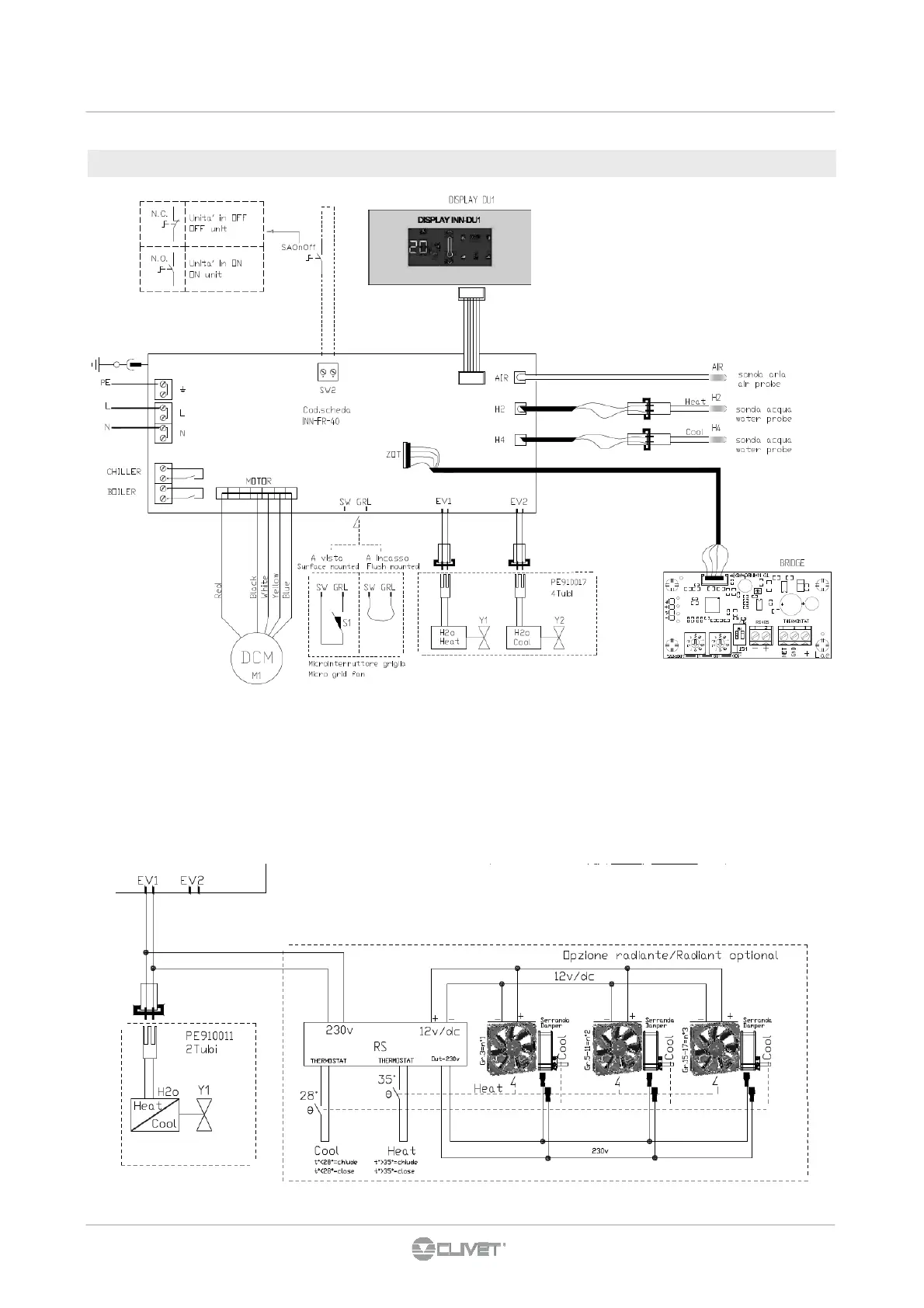

5.6 Collegamento con termostato a bordo
BOILER uscita consenso riscaldamento (boiler-caldaia)
contatto pulito max 1A
CHILLER uscita consenso raffreddamento (chiller)
contatto pulito max 1A
SW2 ON / OFF remoto
H2 sonda temperatura acqua (4T → riscaldamento)
2T → raffreddamento / riscaldamento
H4 sonda temperatura acqua (4T → raffreddamento)
S1 microinterruttore sicurezza griglia
Y1 Elettrovalvola acqua (4T → riscaldamento)
(2T → riscaldamento / raffreddamento)
Y2 Elettrovalvola acqua (4T → raffreddamento)
4 tubi : Y1 + Y2
2 tubi : Y1
