4 - WASSERANSCHLÜSSE

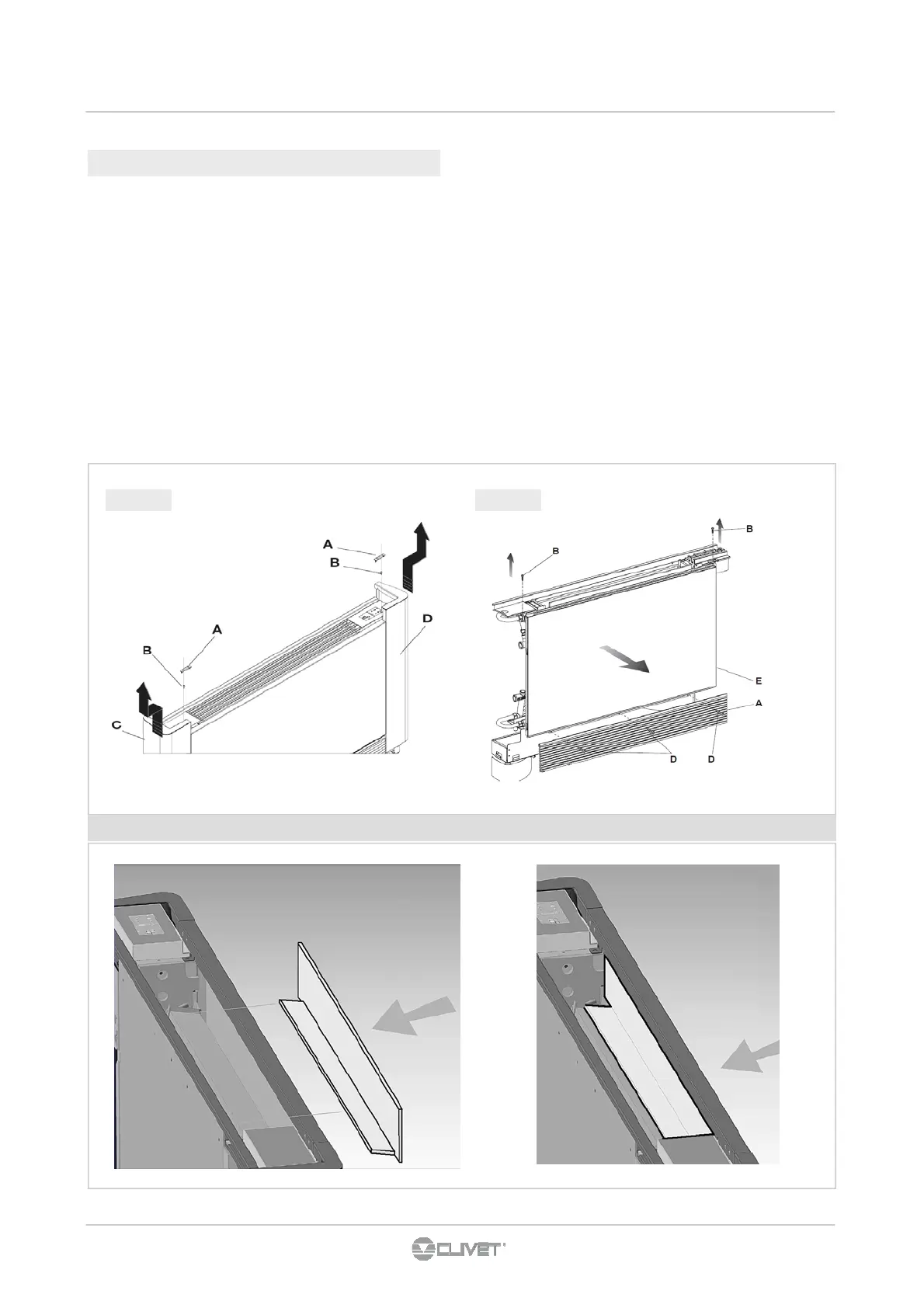

Ab. 4.4 Ab. 4.5
4.4.2 Ausbau der Bedientafel
• Stellen Sie den Hauptschalter der Anlage auf "Aus"
• Montieren Sie den Zugang zu den Kollektorgruppen (Abb.
4.6 Pos. A) ab, indem Sie die beiden Befestigungsschrau-
ben (Abb. 4.6 Pos. B) lösen.
• Montieren Sie die Bedientafel (Abb. 4.6 Pos. C) ab, indem
Sie die beiden Befestigungsschrauben (Abb. 4.6 Pos. D)
lösen.
• Lösen Sie die Kontrollkarte (Abb. 4.6 Pos. E).
• Lösen Sie die Verbinder der elektrischen Anschlüsse.
• Ziehen Sie die Verkabelungen im Innern der Maschine ab
und führen diese von der gegenüberliegenden Seite wie-
der ein.
• Verwenden Sie für den Anschluss des Motors die eigens
vorgesehene Verkabelung für Anschlüsse auf der rechten
Seite, erhältlich als Zubehör.
• Kehren Sie die Positionen zur Montage des Zugangs (Abb.
4.6 Pos. A) mit der Bedientafel (Abb. 4.6 Pos. C) um und
führen die erneute Montage in den entsprechenden Positio-
nen durch.
• Montieren Sie die Kondenswasserauffangschale (Abb. 4.6
Pos. F) ab und montieren diese mit den vorgesehenen
Befestigungsschrauben (Abb. 4.6 Pos. G) wieder auf
PANEL-POSITION ÜBERPRÜFEN
