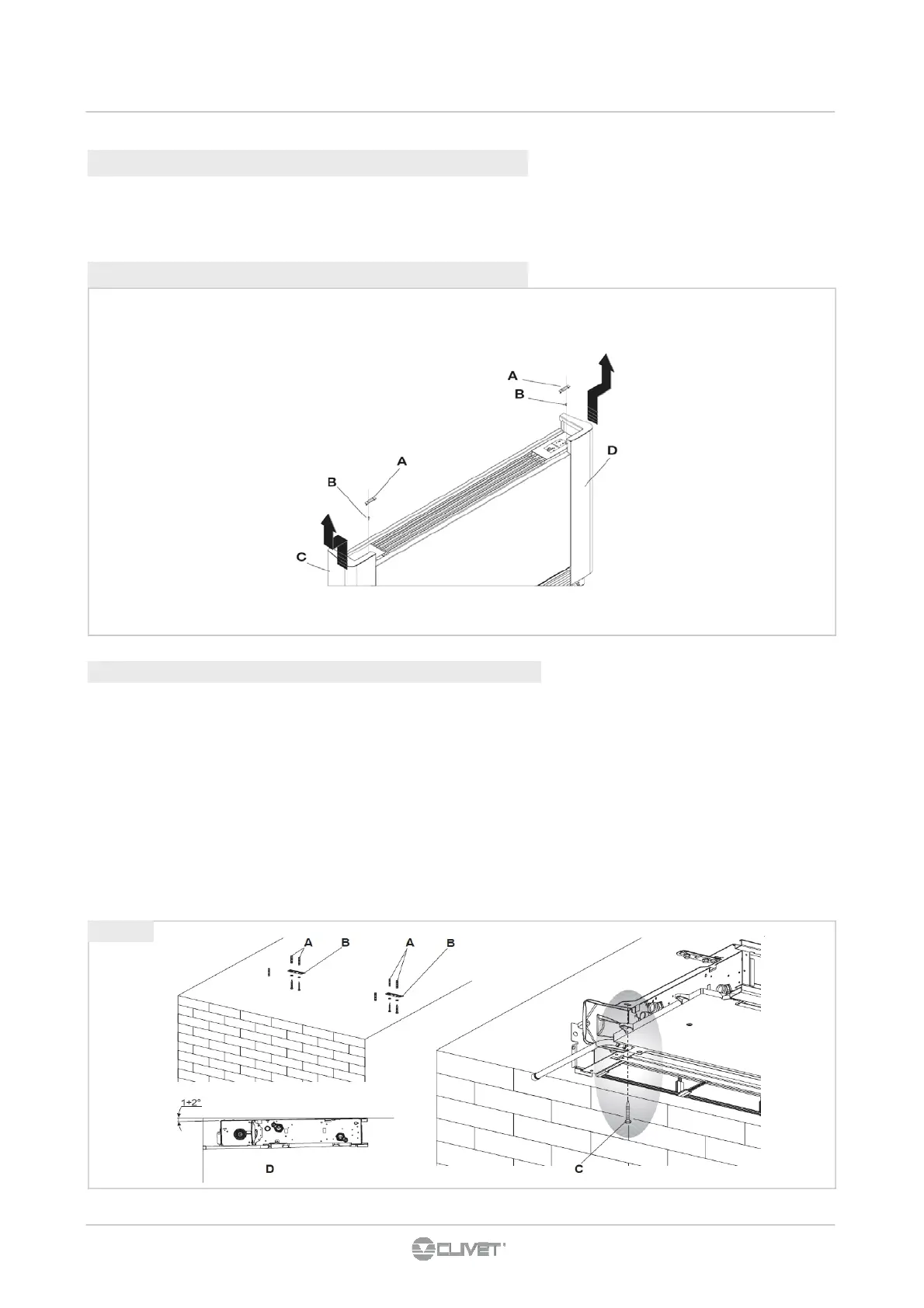

3.6 УСТАНОВКА ГОРИЗОНТАЛЬНАЯ ИЛИ ПОТОЛОЧНАЯ
• Используя бумажный шаблон разметьте на потолке положение двух крепящих кронштейнов и двух задних винтов.
• С помощью дрели сделайте отверстия и вставьте распорные болты (2 под каждый кронштейн) (рис. 3.1 поз. A); закрепите
два кронштейна (рис. 3.1 поз. B). Не перетягивайте винты.
• Установите машину на два кронштейна и поддерживая ее затяните два винта в задних распорных болтах (рис. 3.1 поз. C),
по одному с каждой стороны.
• Убедитесь, что для облегчения стока блок имеет достаточный наклон в направлении дренажной трубки отвода воды (рис.
3.1 поз. D).
• Полностью затяните все 6 винтов крепления.
3.5 ОТКРЫТИЕ БОКОВЫХ ПОВЕРХНОСТЕЙ
3 - УСТАНОВКА
Следующие описания различных фаз монтажа и соответствующих схем относятся к модели с подводами слева. Операции по
монтажу модели с подводами справа точно такие же.
Единственное отличие—схемы необходимо рассматривать в зеркальном отображении.
3.4 УСТАНОВКА
рис 3.1
• Поднять A
• Отвинтить B
• Подвинуть влево C
• Поднять C
• Поднять A
• Отвинтить B
• Подвинуть вправо D
• Поднять D
