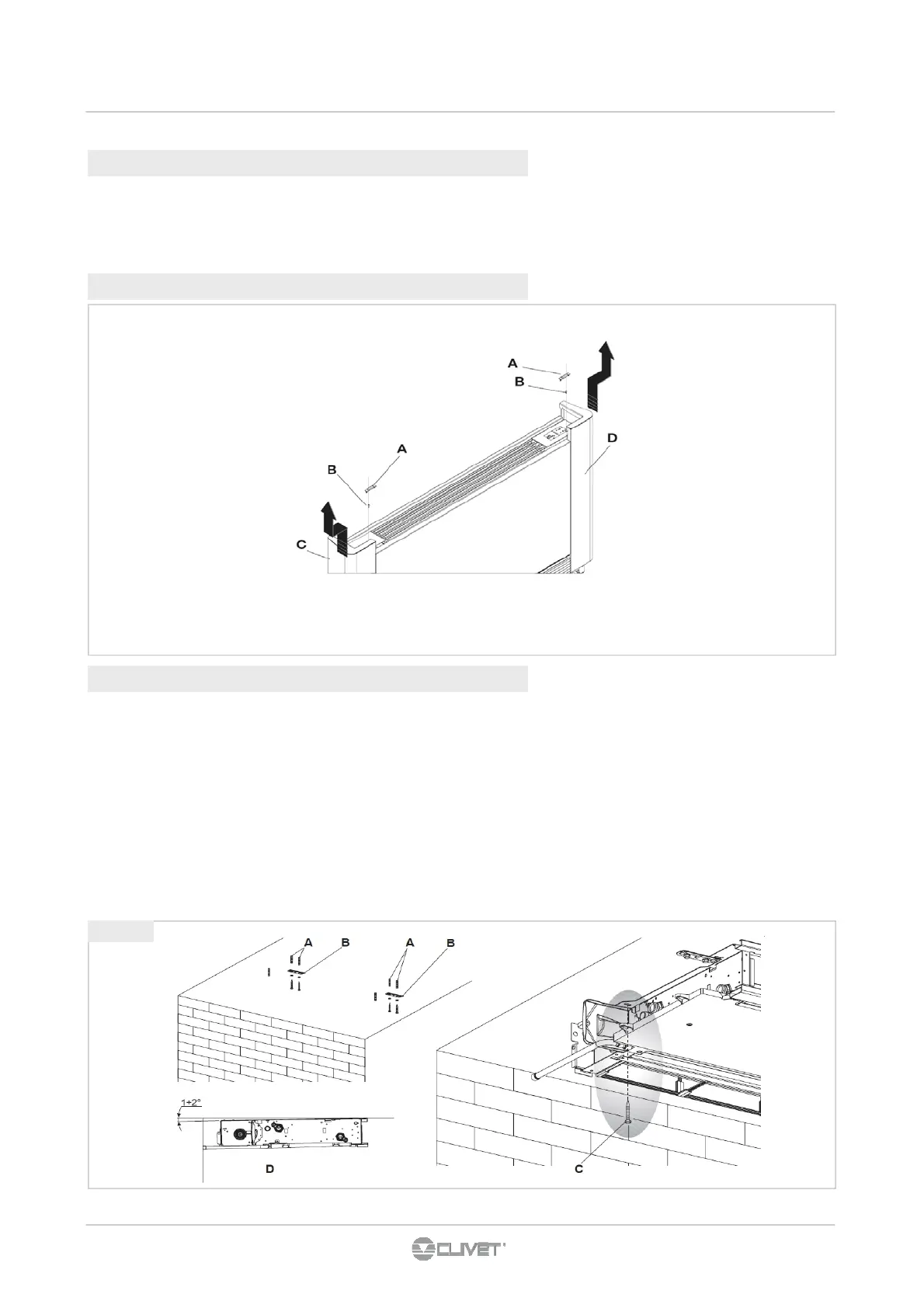

3.6 INSTALLATION AU PLAFOND
• Utiliser le gabarit en papier et tracer au plafond la position des deux étriers de fixation et des deux vis arrière.
• Percer avec un foret approprié et insérer les chevilles (2 par étrier) (fig. 3.1 réf. A); fixer les deux étriers (fig. 3.1 réf. B). Ne pas
trop serrer les vis.
• Mettre en place la machine sur les deux étriers, en la maintenant en position, puis fixer les deux vis dans les chevilles arrière (fig.
3.1 réf. C), une par côté.
• Il est conseillé de conférer une inclinaison appropriée de l’appareil vers le tube de drainage pour faciliter la sortie de l’eau (fig. 3.1
rif. D).
• Serrer définitivement les 6 vis de fixation.
3.5 OUVERTURE FLANCS
3 - POSITIONNEMENT
Les descriptions suivantes sur les différentes phases de montage et les dessins correspondants se réfèrent à une version de la
machine ayant les prises à gauche.
Les descriptions pour les opérations de montage des machines ayant les prises à droite sont les mêmes. Seulement les images
doivent être considérées comme représentées de façon spéculaire.
3.4 INSTALLATION
fig 3.1
• soulever A
• dévisser B
• déplacer à gauche C
• soulever C
• soulever A
• dévisser B
• déplacer à droite D
• soulever D
