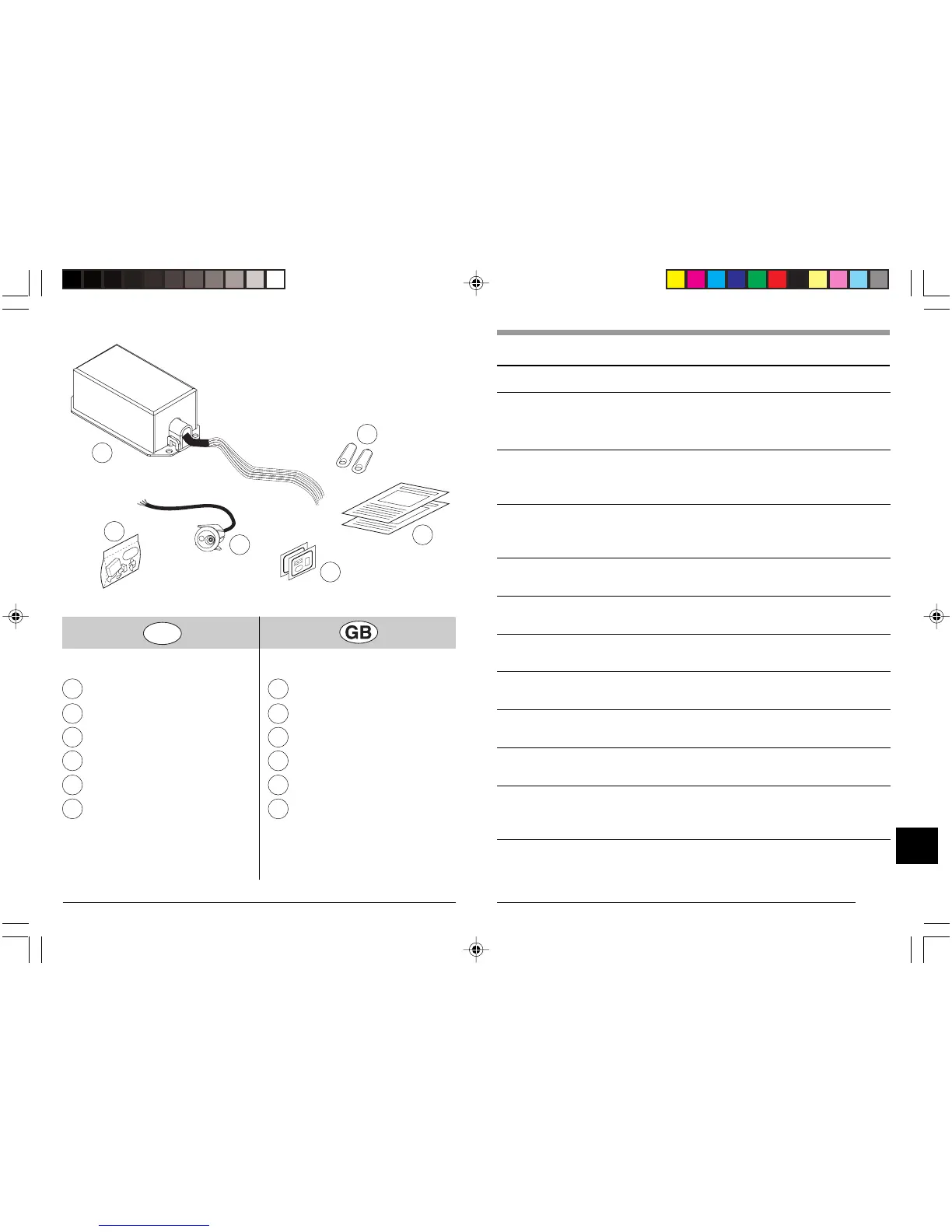

COMPOSIZIONE DEL KIT KIT CONTENTS
1 Immobiliser
2 Electronic keys (2)
3 Control panel with LED
4 Window stickers
5 Fitting accessories bag
6 Installation instruction
User instruction
1 Immobilizzatore
2 Chiavi elettroniche (2)
3 Pannello di controllo con LED
4 Vetrofanie
5 Sacchetto accessori
6 Manuale installazione
Manuale utente
2
4
6
1
5
3
29
Alimentación inmovilizador, conectar con
un positivo permanente el “+” de la caja
fusibles.
Para conectar con un “+” después del
contacto (+15). (ATENCION: que no
desaparezca al encendido).
Para conectar a un “+” después contacto
(+15). (ATENCION: que no desaparezca
al encendido).
Masa del inmovilizador, conectar a una
buena masa (chasis o “-” batería).
Masa del inmovilizador, conectar a una
buena masa (chasis o “-” batería).
Utilizar para efectuar el primer bloqueo
motor.
Utilizar para efectuar el segundo bloqueo
motor.
Conectar con el cable ROSA del tablero
de control.
Conectar al cable BLANCO / NEGRO del
tablero de control.
Conectar obligatoriamente en la masa
junto con uno de los dos cables GND del
inmovilizador.
Conectar junto con el + 30 del inmovi-
lizador.
CONEXIONES
IDENTIFICACION CABLE CONEXIONES
+ 30
+ 15
GND
+15
GND
1
2
ROSA
BLANCO / NEGRO
NEGRO / PANEL
ROJO / PANEL
