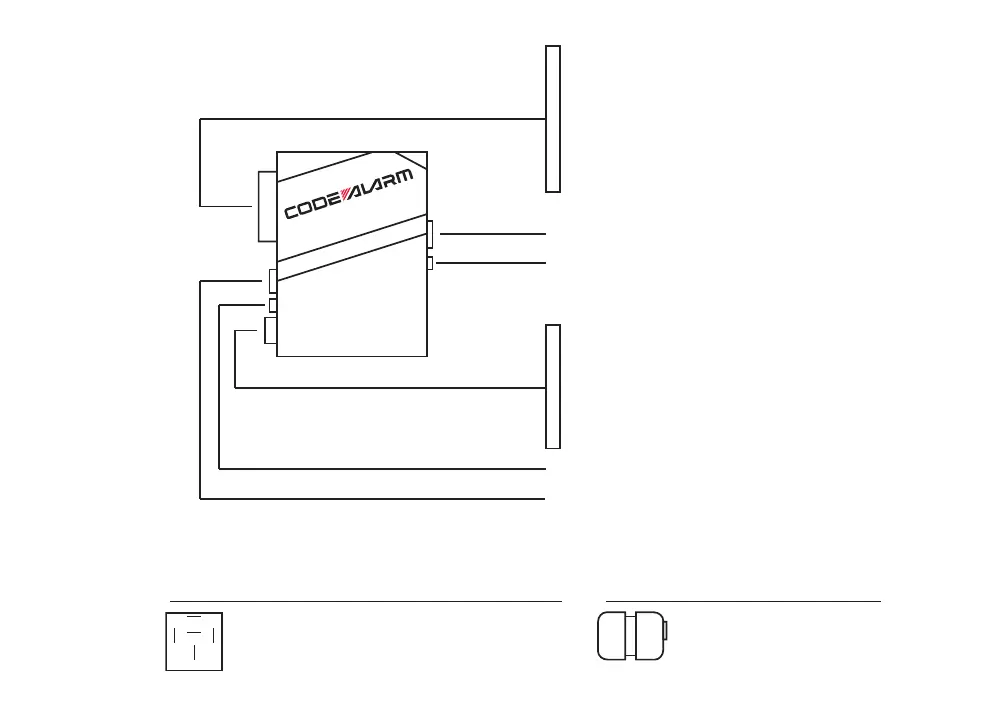

Code Alarm PROFESSIONAL SERIES - System Layout

Code Alarm PROFESSIONAL SERIES
24 pages
Print Icon
To Next Page IconTo Next Page
To Next Page IconTo Next Page
To Previous Page IconTo Previous Page
To Previous Page IconTo Previous Page
Loading...
23
2020 Voxx Electronics Corporation. All rights reserved.
SHOCK SENSOR PORT
PROGRAMMING / VALET PORT
LED PORT
DBI PORT
CA 1155
# 4360712
BROWN SIREN OUTPUT ( + )
RED BATTERY 12V ( + )
BLACK GROUND
BROWN/BLACK UNLOCK SWITCH ( 87A )
VIOLET/BLACK UNLOCK POLARITY ( 87 )
VIOLET LOCK POLARITY ( 87 )
GREEN/BLACK LOCK MOTOR ( 30 )
WHITE PARKING LIGHT OUTPUT
WHITE/RED PARKING LIGHT INPUT
WHITE PARKING LIGHT OUTPUT
WHITE/BLACK LOCK SWITCH ( 87A )
BLUE/BLACK UNLOCK MOTOR ( 30 )
# 4120402
PURPLE DOOR TRIGGER INPUT ( + )
GREEN/BLACK FACTORY DISARM OUTPUT ( - )
OPEN
GREEN DOOR TRIGGER INPUT ( - )
ORANGE ARMED OUTPUT ( - )
BROWN/BLACK HORN OUTPUT ( - )
VIOLET/BLACK AUX 1 OUTPUT ( - )
GRAY HOOD PIN INPUT ( - )
YELLOW IGNITION INPUT ( + )
RED/WHITE TRUNK RELEASE OUTPUT ( - )
# 4120403
# 1024363
# 1024389
RED
BATTERY 12V ( + )
BLACK
GROUND WHEN
ARMED ( -
)
BLUE FULL TRIGGER ( - )
GREEN WARN AWAY TRIGGER ( - )
SHOCK SENSOR & HARNESS
#4700023
ORANGE 86 - ARMED OUTPUT ( - )
RED 85 - IGNITION ( + )
BLACK 87A - STARTER OUTPUT - MOTOR SIDE
WHITE / BLACK 30 - STARTER INPUT - KEY SIDE
OPEN 87 - OPEN
STARTER INTERUPT RELAY & HARNESS
86
85
30
87
87a
#1024405
