ITALIANO

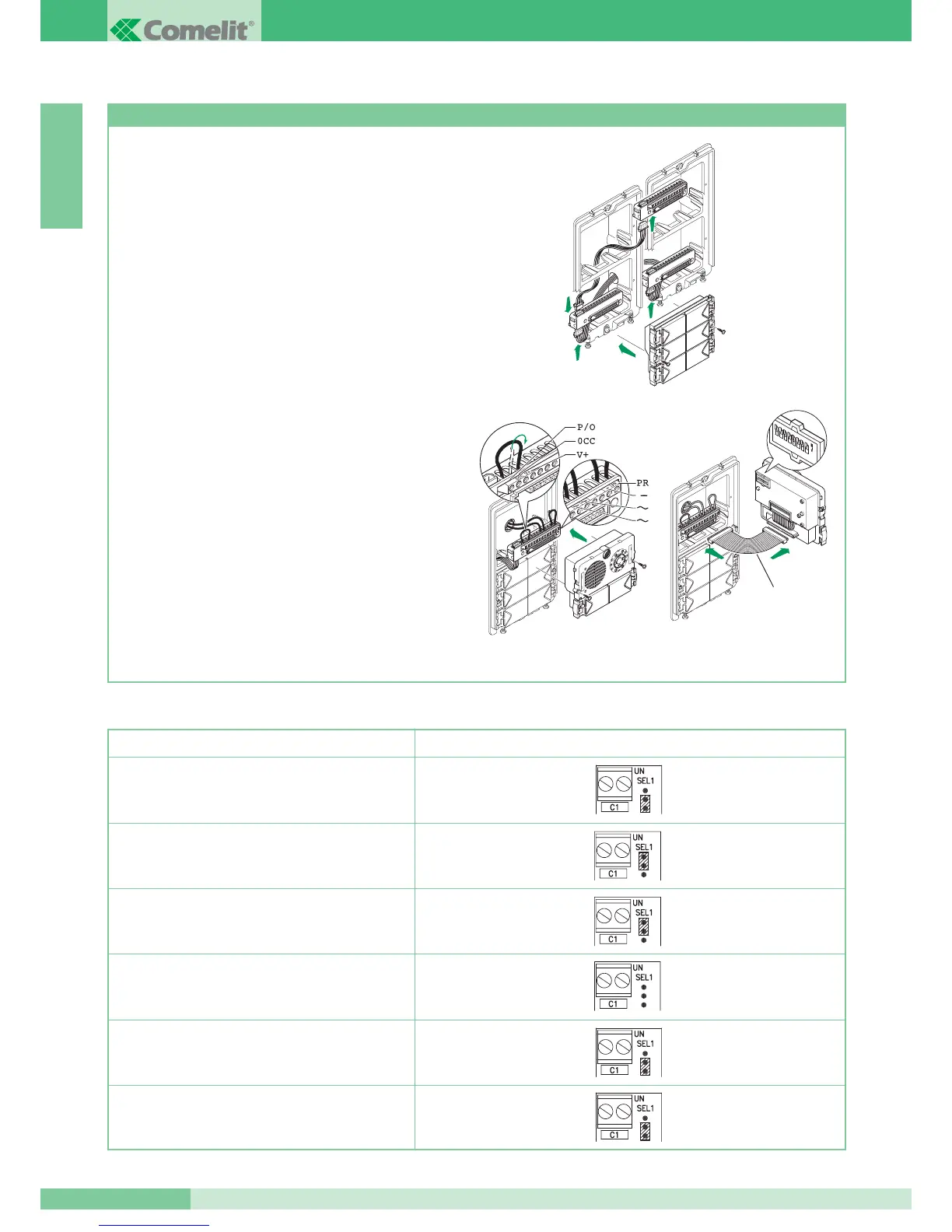

Programmazione pulsanti con gruppo audio Art. 1602 e video Art.4660 e moduli Art. 3323/4 e 3323/6
1. Connettere le morsettiere dei moduli Art. 3323/4 e Art. 3323/6
tra loro e con la morsettiera del gruppo Art. 4660 o Art. 1602
utilizzando gli appositi cavetti. Inserire i moduli Art. 3323/4
e Art. 3323/6 sulle relative morsettiere (figura 1).
2. Sulla morsettiera del modulo Art. 4660 o Art. 1602 collegare
l’alimentazione su
~~ , connettere PR a -- e spostare P/O
da OCC a V+ (figura 2) utilizzando i jumper presenti
sulla morsettiera stessa. Connettere la morsettiera al modulo
Art. 4660 o Art. 1602 assemblato come indicato precedentemente.
(attenzione i moduli Art. 3323/4 e Art. 3323/6 da programmare
devono essere già posizionati) (figura 2).
NOTA: per il collegamento tra la morsettiera e il modulo
Art. 4660 o Art. 1602 in fase di programmazione è possibile
usare il cavetto Art. 3309 disponibile come accessorio
opzionale (figura 3).
3. Impostare il Dip switches posto sul retro del modulo audio
con lo stesso codice assegnato al citofono o monitor secondo
la corrispondenza descritta nella tabella di programmazione a
pag. 19.
4. Premere il pulsante che si desidera associare alla chiamata
del citofono. L’avvenuta programmazione viene segnalata
con un tono di conferma.
5. Al termine della programmazione rimettere i jumper
nelle posizioni iniziali, PR su PR e P/O su OCC.
Impostazione posto esterno principale o secondario
I moduli Art. 4660 e Art. 1602 funzionano normalmente come
posto esterno principale (segnalazione di occupato a tempo).
Per impostarli come posto esterno secondario (segnalazione
di occupato attiva per tutta la durata di impegno del montante)
è necessario mettere tutti i Dip switches del selettore su ON.
Fig. 1
Fig. 3
Art. 3309
Fig. 2
Cavo bifilare sez. 1,5 mm
2
(Ø 1,4 mm)
Cavo intrecciato e schermato sez. 1 mm
2
(Ø 1,2 mm)
Doppino telefonico twistato sez. 0,28 mm
2
(Ø 0,6 mm)
Cavo UTP5 cat 5 AWG 24 sez. 0,2 mm
2
(Ø 0,5 mm)
Cavo bifilare sez. 0,5 mm
2
(Ø 0,8 mm)
