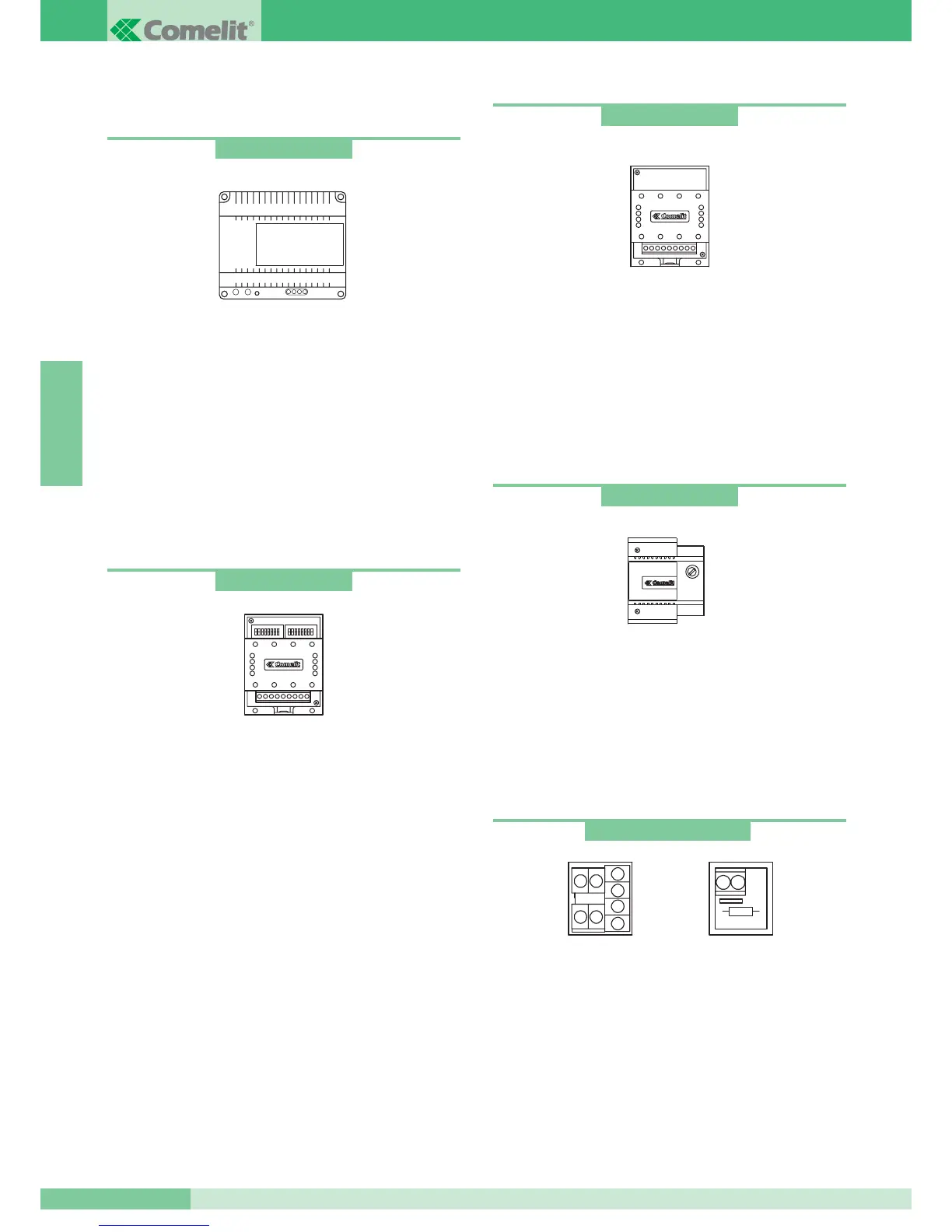

ALIMENTATIONS ET ACCESSOIRES
Transformateur pour mélangeur-alimentation
Transformateur 65VA. (T 1’on / 5’off).
Primaire 230VCA
Secondaire: OUT1: 36VAC 1,5A
OUT2: 14VAC 1A
Le transformateur est équipé d’un PTC intérieur de protection.
Dimensions: 107x90x60 (8 modules DIN).
Commutateur
Alimentation 12 VCA – 20 VCC.
Dimensions: 66x85x35 mm (4 modules DIN).
Bornes de connexion à l’installation:
~ ~ * alimentation 12VCA-20VCC.
LS LS entrée ligne bus plaque de rue secondaire.
LP LP entrée ligne bus plaque de rue principale.
LM LM sortie ligne bus du montant.
Pour la programmation du commutateur voir page 62.
Alimentation pour moniteur additionnel
Alimentation 15VA (interm.).
Entrée: 230VCA
Sortie: 0- 20VDC 700mA
Le transformateur est équipé d’un PTC intérieur de protection.
Dimensions: 87x105x65 (5 modules DIN).
Art. 1246
Borne de dérivation et borne de terminaison de ligne
Voir page 64 pour la configuration de l’Art. 1216 selon le câble
utilisé. Bornes de connexion à l’installation:
Lin Lin: entrée ligne montant.
Lout Lout: sortie ligne montant.
LM LM: ligne montant dérivée vers le moniteur/combiné
parlophonique.
+ +: bornes connexion alimentation pour compatibilité
avec les installations Simplebus1.
Art. 1212/B
Relais
Relais 12-24V CC-CA 5A pour usages généraux. Peut être
commandé directement par la sortie de répartition de l’appel
de la bride Art. 4714W/2 ou par les combinés parlophoniques
Art. 2428W. Dimensions: 66x85x35 mm (4 modules DIN).
Bornes connexion installation:
+ - alimentation relais.
C-NO-NC contacts relais.
Art. 1122/A
Art. 1214/2 et Art. 1216
Art. 1214/2
Art. 1216
Art. 1224
GROUP S.P.A.
MT SB2 01
56
FRANÇAIS
