CONFIGURATION DES DISPOSITIFS

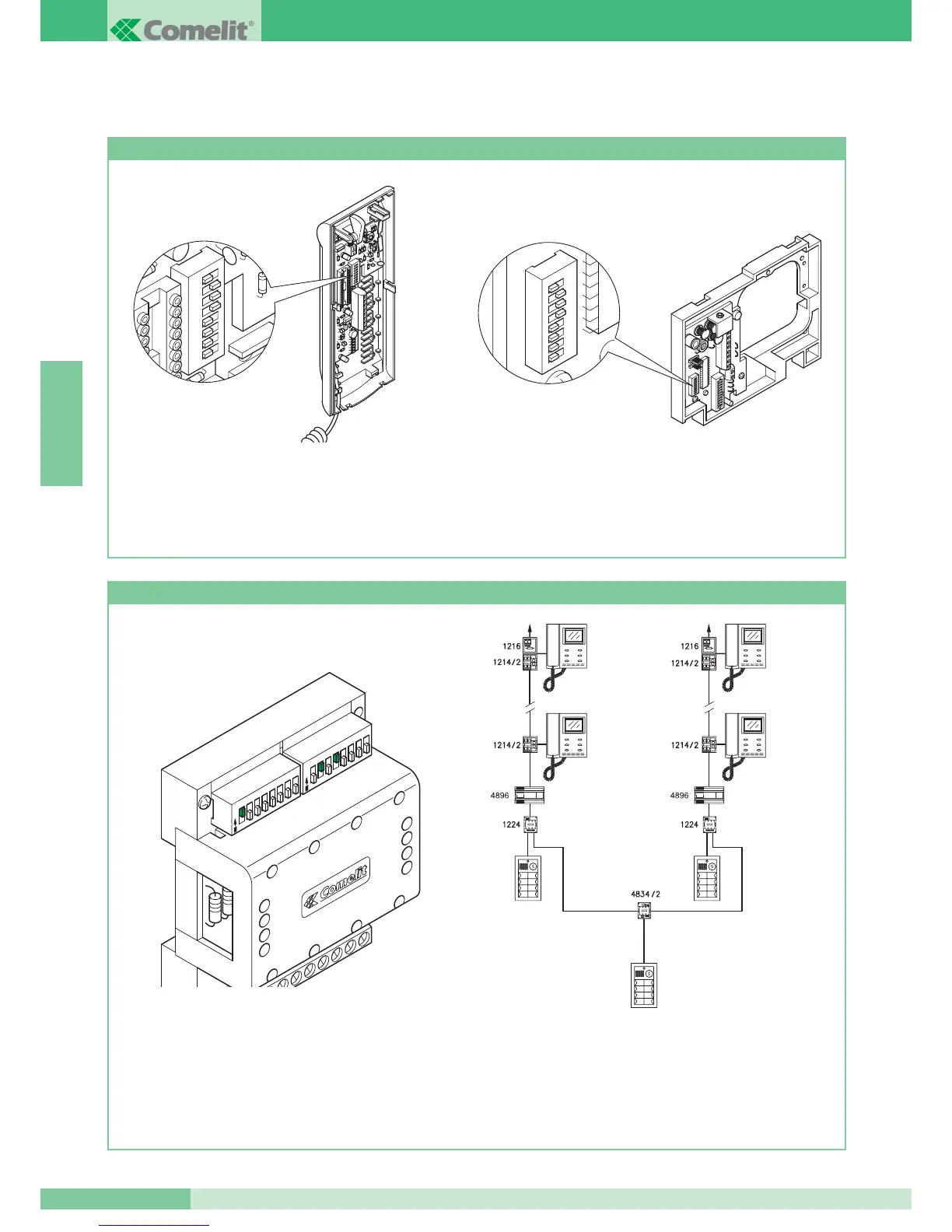

Programmation des combinés parlophoniques Art. 2408W/A, 2410W, 2428W et de la bride Art. 4714W/2
• Tous les combinés parlophoniques ou les brides du système
sont identifiés par un code propre qui doit être programmé
avec le dip switch présent sur la carte parlophonique ou sur
la bride (voir figures).
• Le code usager doit être programmé selon la correspondance
décrite dans le tableau de programmation de la page 63.
• Le codage peut être effectué à n’importe quel moment, même
en l’absence d’alimentation.
1 2
3
4 5
6 7
8
1 2
3
4 5
6 7
8
Programmation du commutateur Art. 1224
• Chaque module de commutation monte deux dip switches
à 8 sélecteurs (voir figure). Les deux dip switches définissent
la plage minimum MIN et maximum MAX des codes pouvant
être reconnus par le commutateur.
• N’oubliez pas que les dip switches MIN et MAX définissent
respectivement le code usager le plus bas et le code usager
le plus haut pouvant être branchés au montant.
• Pour programmer les valeurs désirées, se référer au tableau
de la page 63.
• Des commutations distinctes doivent gérer des intervalles
de codes non superposés.
PORTA PRINCIPALE DAL N° 1÷20.
SCALA A SCALA B
4700 W
4700 W/I
4701 W/A
4700 W
4700 W/I
4701 W/A
N° 1÷10 N° 11÷20
4700 W
4700 W/I
4701 W/A
4700 W
4700 W/I
4701 W/A
MAX
MIN
1
2
3
4
5
6
7
8
1
2
3
4
5
6
7
8
O
N
O
N
• Exemple de codage du commutateur Art. 1224 de l’escalier A
nombre minimum 1, nombre maximum 10.
GROUP S.P.A.
MT SB2 01
62
FRANÇAIS
ESCALIER A
N° 1÷10.
PORTE PRINCIPALE DU N° 1÷20.
ESCALIER B
N° 11÷20.
