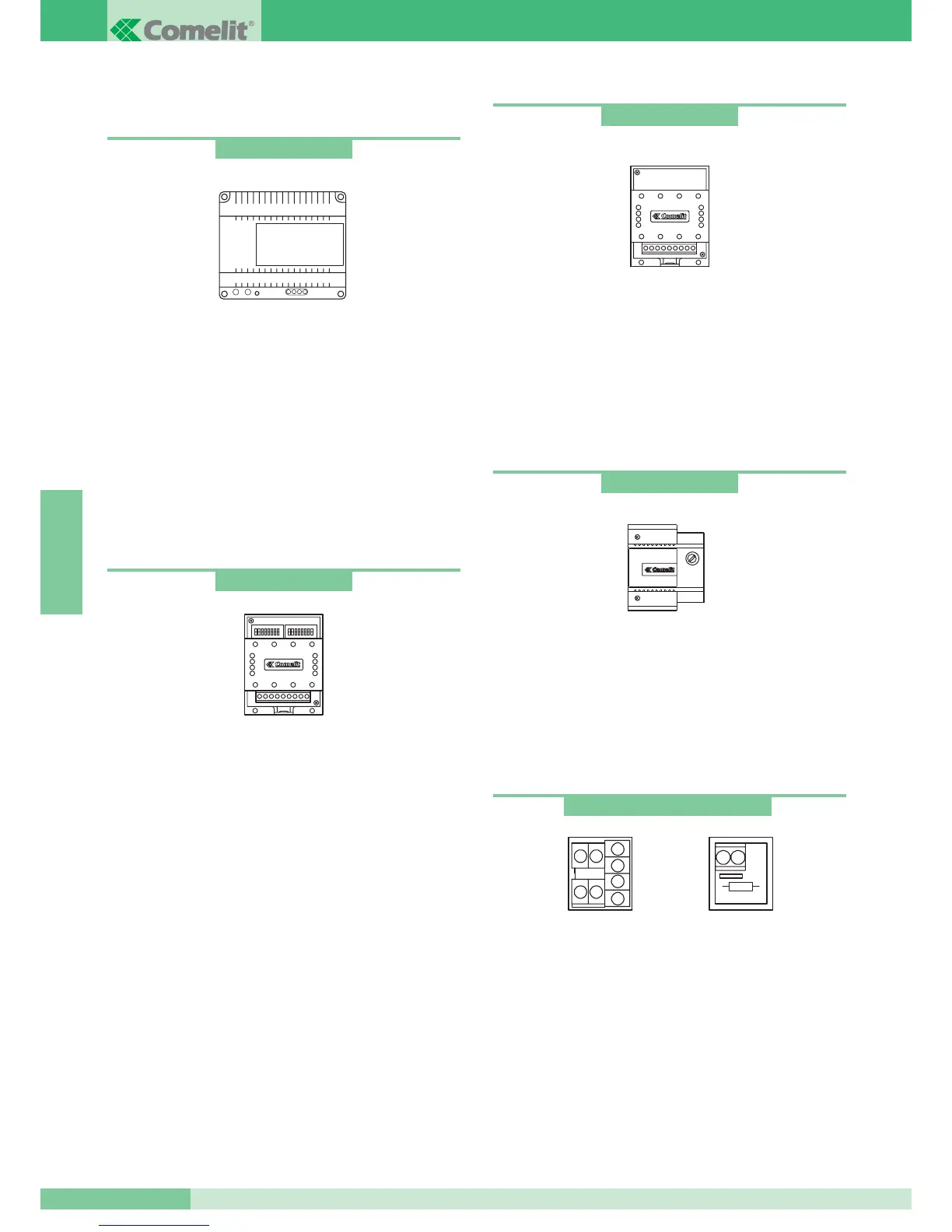

VOEDINGEN EN ACCESSOIRES
Transformator voor voedingsmixer
Transformator 65VA. (T 1’on / 5’off).
Primair: 230VAC
Secundair: OUT1: 36VAC 1.5A
OUT2: 14VAC 1A
De transformator is uitgerust met interne PTC beveiliging.
Afmetingen: 107x90x60 (8 DIN modulen).
Deurselector
Voeding 12VAC.
Afmetingen 66x85x35mm (4 DIN modulen).
Aansluitklemmen:
~ ~ * voeding 12VAC-20VDC.
LS LS ingang buslijn secundaire buitenapparatuur.
LP LP ingang buslijn primair entreepaneel.
LM LM uitgang buslijn stamleiding.
Voor het programmeren van de deurselector zie pag. 84.
Voeding voor extra monitor
Voeding 15VA
Input: 230VAC
Output: 0- 20VDC 700mA
De transformator is uitgerust met interne PTC beveiliging.
Afmetingen: 87x105x65 (5 DIN modulen).
art. 1246
Aftakblok en Afsluitblok
Zie pag. 86 voor de configuratie van art. 1216 i.c.m. de gebruikte
kabel. Aansluitklemmen:
Lin Lin: ingang stamleiding.
Lout Lout: uitgang stamleiding.
LM LM: Aftakking naar de monitor/deurtelefoon.
+ +: klemmen voor aansluiting voeding voor compatibiliteit
met Simplebus1 installaties.
art. 1212/B
Relais
Relais 12-24V DC-AC 5A voor algemeen gebruik.
Direct aanstuurbaar vanaf de extra
beluitgang van de grondplaat art. 4714W/2 of deurtelefoon
art. 2428W. Afmetingen: 66x85x35 mm (4 DIN modulen).
Aansluitklemmen:
+ - voeding relais.
C-NO-NC contacten relais.
art. 1122/A
art. 1214/2 en art. 1216
art. 1214/2
art. 1216
art. 1224
