FRANÇAIS

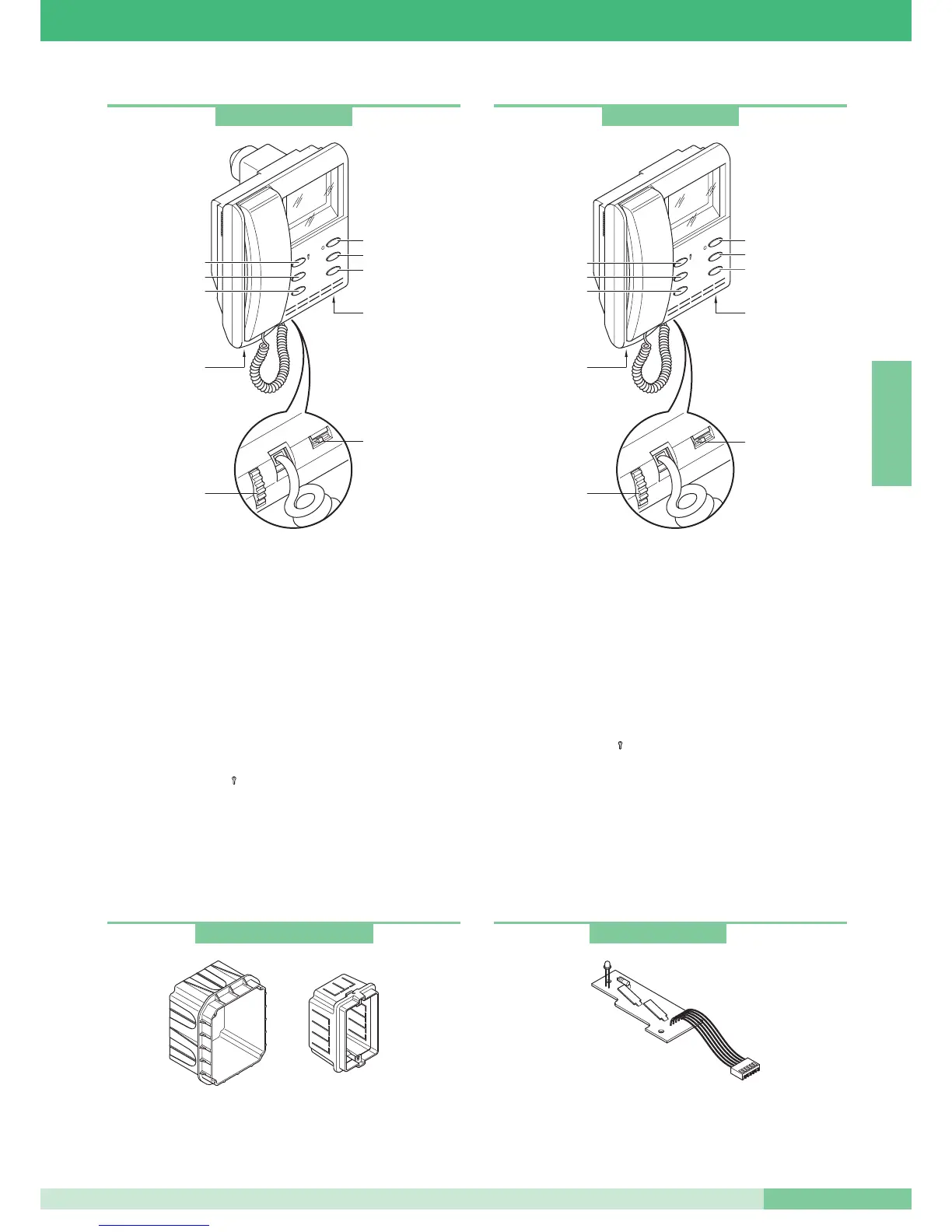

Moniteur semi-encastrable série Videocom (tube long)
Caractéristiques techniques:
Moniteur de la série Videocom, dimensions: 193x223x65 mm,
à encastrer (68 mm de profondeur murale), couleur blanc
RAL9010, avec écran en N/B de 4,5”, vision directe. A installer
uniquement sur le boîtier à encastrer Art. 4514, voir page 49.
A compléter avec la bride Art. 4714W/2.
Le moniteur est muni de:
1. Crochets de fixation à la bride.
2. Réglage de la luminosité (tourner pour varier l’intensité).
3. Réglage du volume d’appel (déplacer vers la gauche pour
augmenter le volume).
4. Bouton ouvre-porte
().
5. Bouton d’appel au standard / libre (1).
6. Bouton Autoallumage / demande vidéo (2).
7. Bouton d’actionnement * (3).
8. Bouton Privacy * (4).
9. LED * (0).
* disponibles seulement avec la carte en option Art. 4703W.
Art. 4514 boîtier à encastrer moniteur Art. 4700W et Art. 4700W/I.
Art. 4517 boîtier série civile 3 modules DIN utilisable pour
encastrer le moniteur Art. 4700W.
Moniteur mural série Videocom
Caractéristiques techniques:
Moniteur de la série Videocom, dimensions: 193x223x65 mm,
mural, couleur blanc RAL9010, avec écran en N/B de 4,5”,
vision directe. A compléter avec la bride Art. 4714W/2.
Le moniteur est muni de:
1. Crochets de fixation à la bride.
2. Réglage de la luminosité (tourner pour varier l’intensité).
3. Réglage du volume d’appel (déplacer vers la gauche pour
augmenter le volume).
4. Bouton ouvre-porte
().
5. Bouton d’appel au standard / libre (1).
6. Bouton de Autoallumage / demande vidéo (2).
7. Bouton actionneur * (3).
8. Bouton Privacy * (4).
9. LED * (0).
* disponibles seulement avec la carte en option Art. 4703W.
L’utilisation du moniteur Videocom, ancienne série 4701W risque
de provoquer des problèmes de fonctionnement.
Art. 4700W/I
1
2
4
3
4
5
6
9
1
3
2
1
8
7
Art. 4701W/A
1
2
4
3
4
5
6
1
3
2
1
9
8
7
Art. 4514W et Art. 4517
Cartes boutons additionnels et LED
Carte en option avec 2 boutons additionnels et LED de signalisation.
A introduire dans tous les moniteurs de la série Videocom.
Art. 4703
