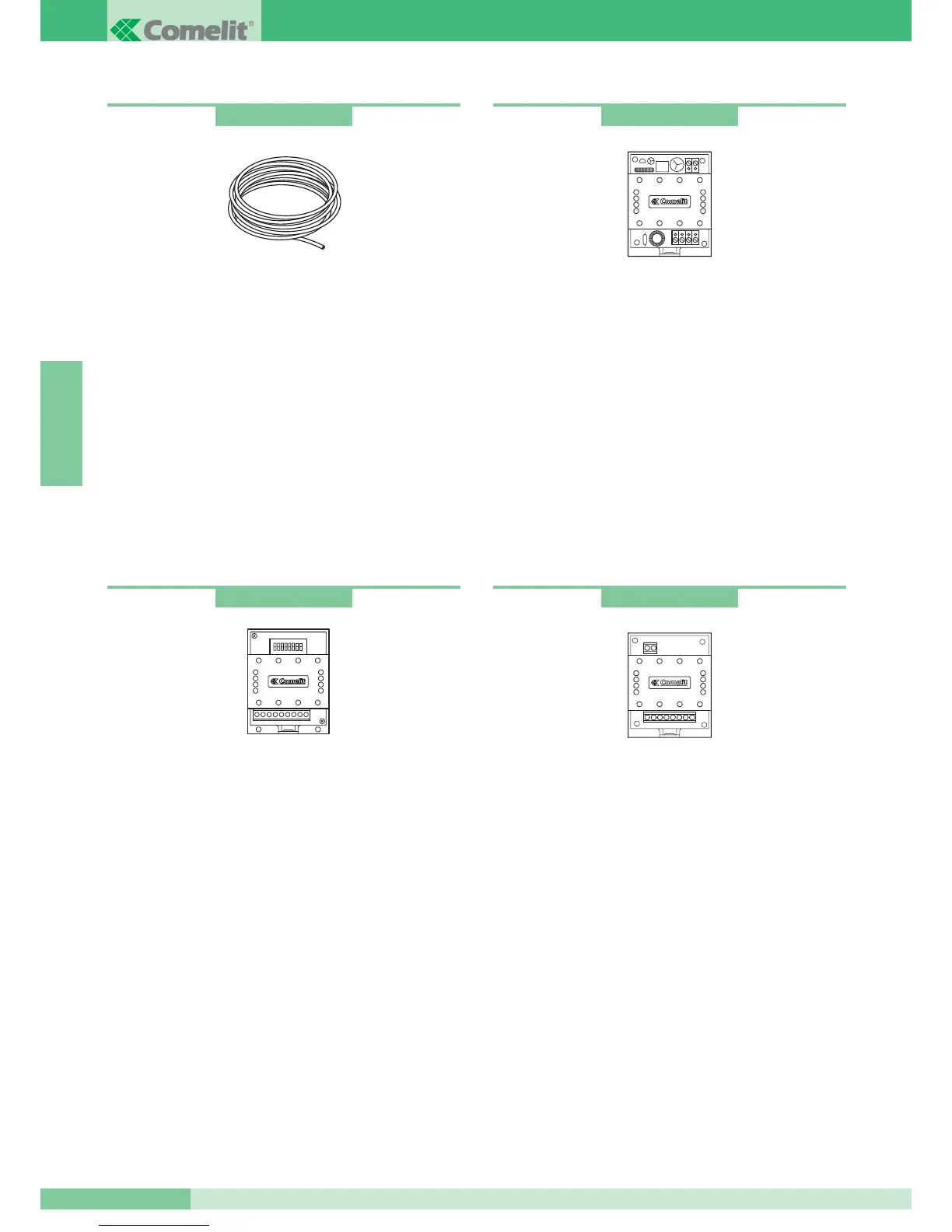

Amplificateur de ligne
Amplificateur pour installations vidéo Simplebus1.
Il régénère le signal du montant relativement au composant vidéo.
Alimentation: 12V CA ou 20V CC.
A monter exclusivement sur le tronçon en entrée aux
mélangeurs-alimentations Art. 4896.
Dimensions: 66x85x35 mm (4 modules DIN).
Bornes connexion installation:
Lin Lin: entrée ligne montant.
Lout Lout: sortie ligne montant.
~+ ~-: alimentation module.
Art. 4833/A
Concentrateur de ligne
Concentrateur de ligne pour installation Simplebus vidéo.
Il permet de distribuer le signal sur 4 montants.
A monter exclusivement sur le tronçon d’installation en entrée dans
les mélangeurs art. 4896.
Dimensions: 66x85x35 mm (4 modules DIN).
Bornes connexion installation:
Lin Lin: entrée ligne montant.
L1 L1: sortie dérivation 1 du montant.
L2 L2: sortie dérivation 2 du montant.
L3 L3: sortie dérivation 3 du montant
(couper la résistance avant d’introduire les câbles).
L4 L4: sortie dérivation 4 du montant
(couper la résistance avant d’introduire les câbles).
Art. 4834/2
Câble Comelit Simplebus2
Câble spécial pour les installations Simplebus2: il se compose de
deux conducteurs ayant une section de 1mm
2
tressés de couleur
rouge et noire. Disponibles en bobines de 100 et de 500 m.
Relais pour services divers
Alimentation 12VCA, 20VCC.
Portée relais: 10A.
Cet accessoire permet:
• service répétition sonnerie.
• service commande relais du poste intérieur dans des installations
sans standard.
• service éclairage escalier.
• service ouvre-porte secondaire.
Pour le câblage et l’explication des services voir la documentation
de l’Art. 1254.
Art. 4577
Art. 1254
