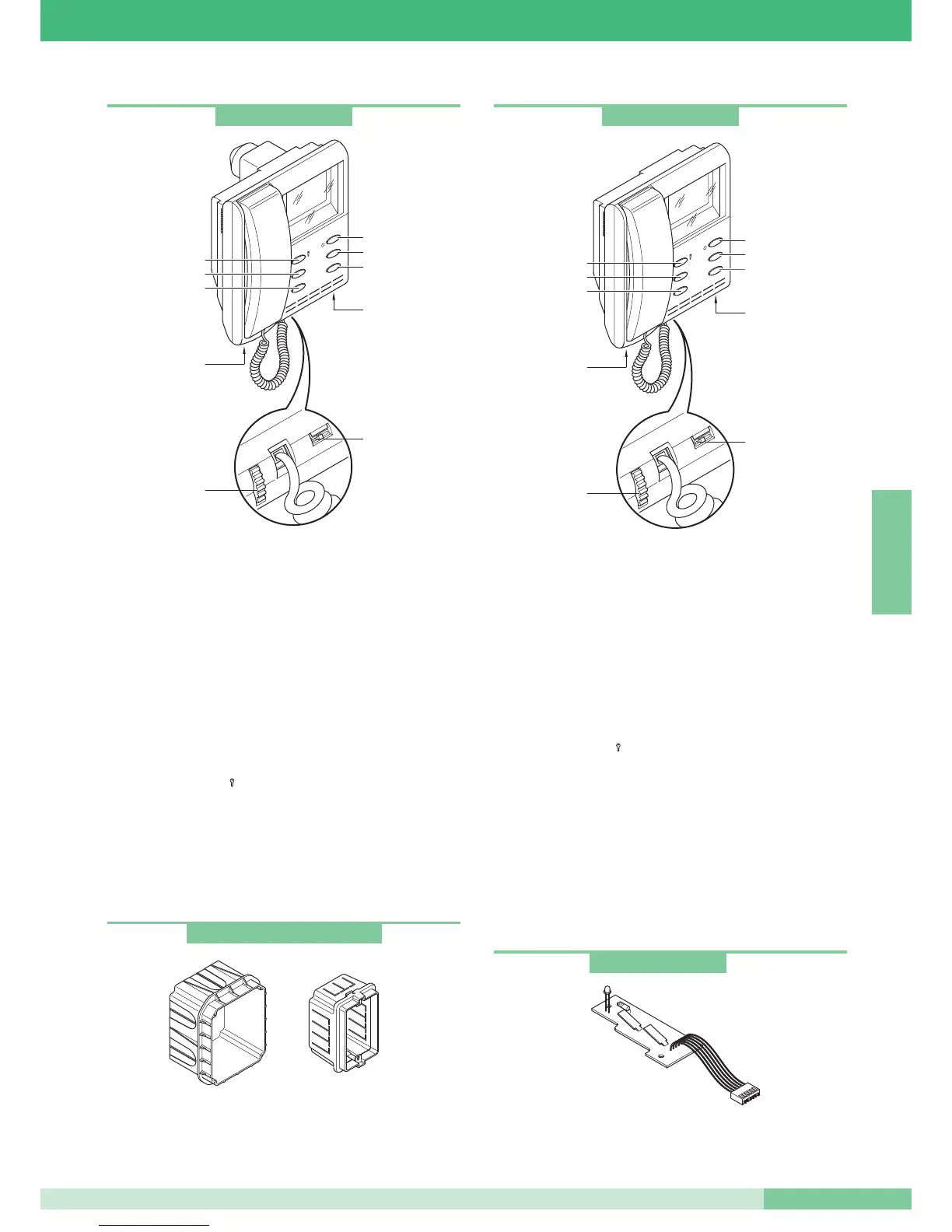

Halfinbouwmonitor serie Videocom (lange buis)
Technische gegevens:
Monitor van de serie Videocom met afmetingen 193x223x65 mm,
ingebouwd (68 mm diep in de muur), wit (RAL9010) met Z/W 4.5”
direct-vision. Kan alleen geïnstalleerd worden op de inbouwdoos
art. 4514, zie pag. 71.
Te completeren met grondplaat art. 4714W/2.
De monitor is compleet met:
1. Bevestigingshaken op de grondplaat.
2. Afstelling van de helderheid (draaien om de lichtsterkte te
veranderen).
3. Afstelling van het belvolume (naar links schuiven om het volume
te verhogen).
4. Deuropeningsknop
().
5. Knop om de centrale te bellen / vrij (1).
6. Knop voor beeldoproep / verzoek om video (2).
7. Knop voor actuator * (3).
8. Privacy knop * (4).
9. LED * (0).
* alleen beschikbaar met optionele kaart art. 4703W.
art. 4514 inbouwdoos monitor art. 4700W en art. 4700W/I.
art. 4517 doos burgerlijke serie 3 DIN modulen bruikbaar voor
inbouw monitor art. 4700W.
Wandmonitor serie Videocom
Technische gegevens:
Monitor van de serie Videocom met afmetingen 193x223x65, voor
aan de wand, wit RAL9010 met B/W 4.5” direct-zicht-scherm.
Te completeren met aansluitgrondplaat art. 4714W/2.
De monitor is compleet met:
1. Bevestigingshaken aan de aansluitgrondplaat.
2. Afstelling van de helderheid (draaien om de lichtsterkte te
veranderen).
3. Afstelling van het belvolume (naar links verplaatsen om het
volume te verhogen).
4. Deuropeningsknop
()
.
5. Knop om de centrale te bellen / vrij (1).
6. Knop voor beeldoproep / verzoek om video (2).
7. Knop voor actuator * (3).
8. Privacy knop * (4).
9. LED * (0).
* alleen beschikbaar met optionele kaart art. 4703W.
Het gebruik van de monitor Videocom oude serie 4701W kan
problemen in de werking geven.
art. 4700W/I
1
2
4
3
4
5
6
9
1
3
2
1
8
7
art. 4701W/A
1
2
4
3
4
5
6
1
3
2
1
9
8
7
art. 4514W en art. 4517
Kaart extra knoppen en LED
Optionele kaart met twee extra knoppen en signalerings LED.
Kunnen in alle monitors van de serie Videocom aangebracht worden.
art. 4703
